Pastilhas · Pastilha para broca de ponta assimétrica
DS20-0104-C-L5 1344
Pastilha CoroDrill® DS20 para furação
Pastilha para furação · classe 1344 com cobertura PVD · círculo inscrito 6,02 mm, raio de ponta 0,35 mm, espessura 2,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Recomendado Classe 1344 Preço na loja
Indicada em 1º lugar para: P (aço), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)
Entrega imediata
R$ 1.651,20a caixa · 10 un · R$ 165,12/un
A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para DS20-0104-C-L5 1344.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Demo of the World's longest short hole drill – CoroDrill® DS20 4-7xDSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroDrill DS20 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- DS20-0104-C-L5 1344
- Código compactado
- DS20-0104-C-L51344
- Material ID
- 7549896
- Família
- Pastilhas
- Tipo
- Pastilha para broca de ponta assimétrica
- Classe
- 1344
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 0,3 g
- EAN
- 7323223649591
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182090
- Origem
- SE
- Lançamento
- 24/09/2019
- CoroPak de lançamento
- 19.2
Arquivos CAD
- STP básico 73341648.stp
- STP detalhado 73341647.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 826 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 90 |
| Ângulo de saída da pastilha | GAN | 2.5 |
| Classe | GRADE | 1344 |
| Cobertura | COATING | PVD TiAlN |
| Código da pastilha | INSUC | C |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | 01C |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | L5 |

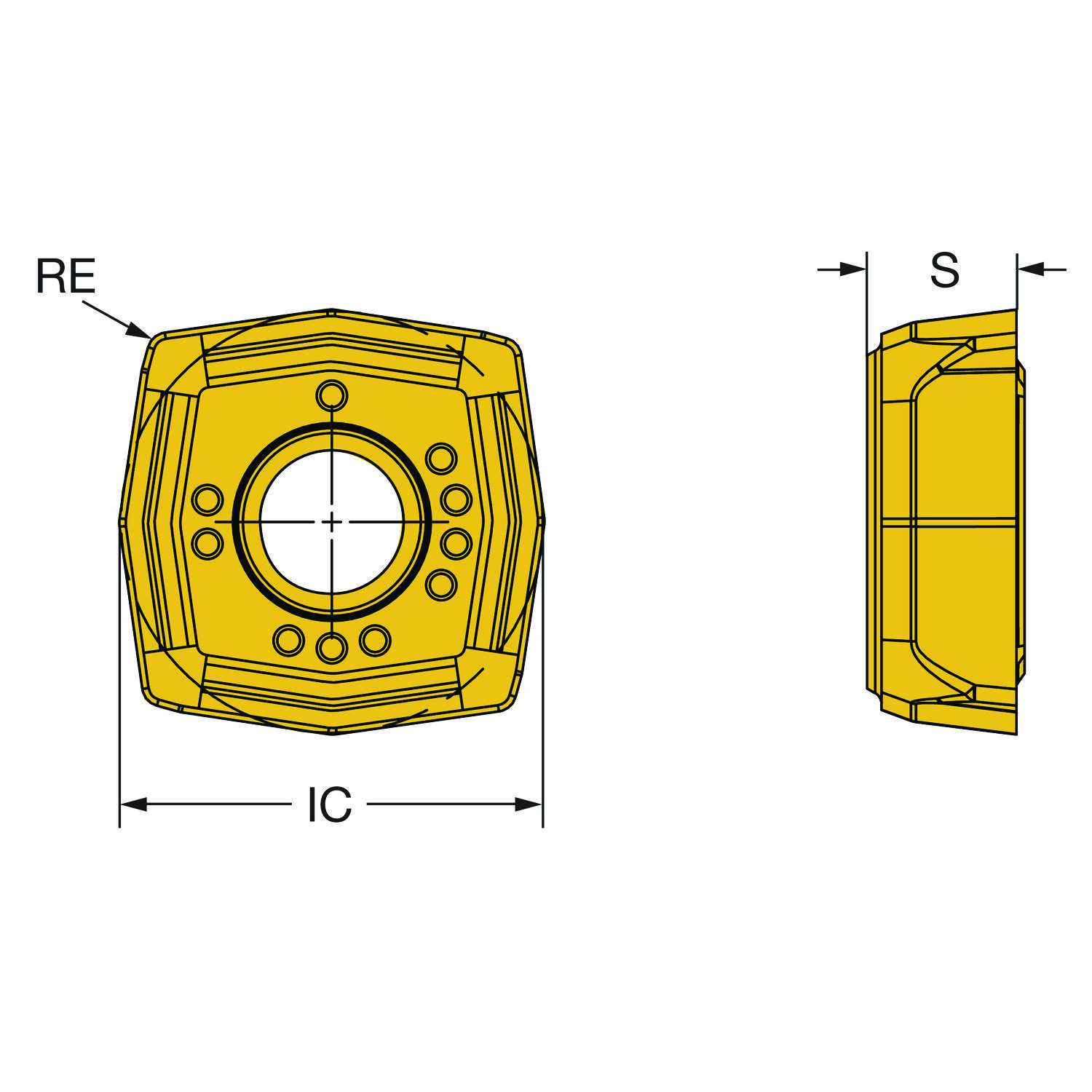

| Diâmetro do círculo inscrito | IC | 6.02 mm |
| Espessura da pastilha | S | 2.3 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroDrill DS20-0104-C |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | PNSH |
| Número de arestas de corte | CEDC | 4 |
| Peso do item | WT | 0.0003 kg |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 0.35 mm |
| Sensor embutido | SEP | Não |
| Substrato | SUBSTRATE | HC |
Suportes que recebem esta pastilha · 48 no catálogo
DS20-D1500L20-04 Corpo de Broca com pastilha intercambiável CoroDrill® Entrega imediata Recomendado
DS20-D1800L25-04 Corpo de Broca com pastilha intercambiável CoroDrill® Entrega imediata Recomendado
DS20-D1500DM20-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1500DM20-07 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D1500L20-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1500L20-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1500L20-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1550L20-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1550L20-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1588DM20-04 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D1588DM20-07 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D1588LX19-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1588LX19-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1588LX19-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1588LX19-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1600DM20-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1600DM20-07 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D1600L20-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1600L20-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1600L20-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1600L20-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1650L20-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1650L20-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1666DM20-04 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D1666DM20-07 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D1666LX19-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1666LX19-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1666LX19-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1666LX19-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1700DM20-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1700DM20-07 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D1700L20-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1700L20-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1700L20-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1700L20-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1745DM25-04 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D1745DM25-07 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D1745LX25-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1745LX25-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1745LX25-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1745LX25-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1750L25-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1750L25-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1800DM25-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1800DM25-07 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D1800L25-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1800L25-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D1800L25-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado Nada com esse termo. Tente só o início do código.
