DNGX150712T02520 6190 — Foto do produto

Foto do produto

Pastilhas · Pastilha de torneamento — geral

DNGX150712T02520 6190

T-Max® P, pastilha para torneamento

Pastilha ISO · classe 6190 · círculo inscrito 12,7 mm, raio de ponta 1,191 mm, espessura 7,938 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 6190 Descontinuado

Indicada em 1º lugar para: K (ferro fundido)

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Dados principais

Código ISO
DNGX150712T02520 6190
Código ANSI
DNGX453T0820 6190
Código compactado
DNGX150712T025206190
Material ID
5731790
Família
Pastilhas
Tipo
Pastilha de torneamento — geral
Classe
6190
Substrato
CN
Peso unitário
4,7 g
EAN
12459462
UNSPSC
23242105
eCl@ss 13
21182003
Lançamento
25/09/2010
CoroPak de lançamento
10.2

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
650 m/min
Avanço por rotação
0,3 mm/r
Profundidade de corte
4,5 mm
Espessura máxima do cavaco
0,3 mm/r
Vida da ferramenta
1.200 s

Para Ferro fundido · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 93°

Material vc m/minfn mm/rhex mm/rap mm Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 650 (495 – 780)0,3 (0,15 – 0,54)0,3 (0,15 – 0,54)4,5 (0,1 – 7,5) 1.200 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

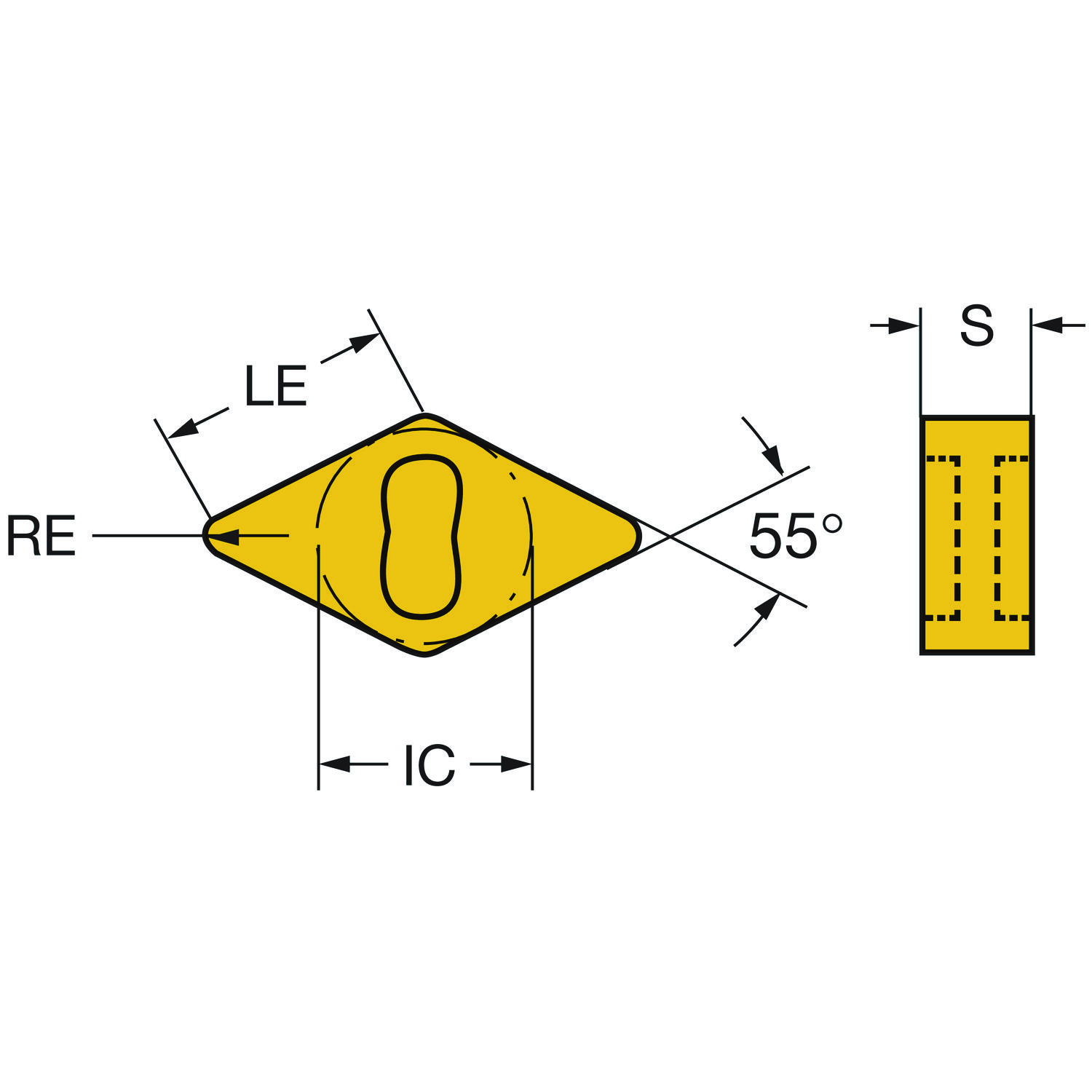

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da fase frontal GB 20
Ângulo da ponta da pastilha EPSR 55
Ângulo de folga principal AN 0
Classe GRADE 6190
Código de montagem da pastilha IFS Fixação por entalhe
Código do formato da pastilha SC Rômbica 55°
Código do tamanho do assento da pastilha SSC_M 15
Código do tamanho do assento da pastilha SSC_N 1/2
Comprimento efetivo da aresta de corte LE 14.3038 mm
Diâmetro do círculo inscrito IC 12.7 mm
Diâmetro do furo de fixação D1 5.156 mm
Espessura da pastilha S 7.9375 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE DN1507
Largura da fase plana BN 0.25 mm
Número de arestas de corte CEDC 4
Peso do item WT 0.0047 kg
Propriedade da aresta Wiper WEP Não
Raio do canto RE 1.1906 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Substrato SUBSTRATE CN
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
