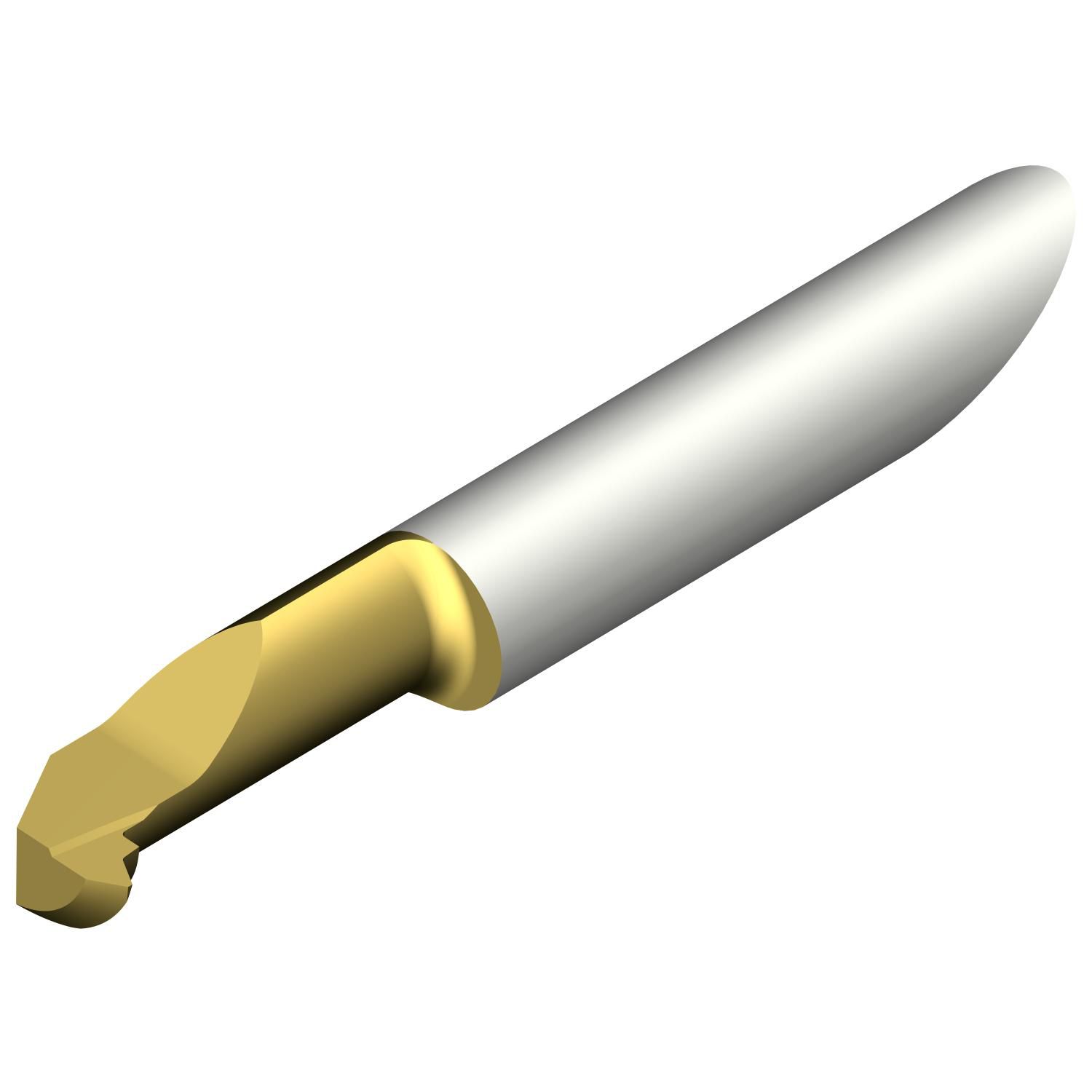

CXS-06TH150VM-6215R 7014 — Foto do produto

Foto do produto

Ferramentas · Torneamento de rosca — inteiriça

CXS-06TH150VM-6215R 7014

Ferramenta CoroTurn® XS inteiriça de metal duro para torneamento de roscas

Ferramenta para torneamento · classe 7014 com cobertura Uncoated Grade · comprimento funcional 37,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 7014 Sob encomenda na Sandvik Coromant

Indicada em 1º lugar para: S (superligas e titânio), H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
CXS-06TH150VM-6215R 7014
Código compactado
CXS-06TH150VM-6215R7014
Material ID
7940802
Família
Ferramentas
Tipo
Torneamento de rosca — inteiriça
Classe
7014
Cobertura
Sem cobertura
Processo de cobertura
Classe sem cobertura
Substrato
CBN
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
21 g
EAN
7323225429283
NCM
820900
UNSPSC
23242105
eCl@ss 13
21181106
Origem
TR
Lançamento
17/04/2020
CoroPak de lançamento
20.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Altura teórica da rosca HA 1.14 mm
Balanço máximo OHX 17.16 mm
Classe GRADE 7014
Código de condições da aresta de corte CECC Aresta viva
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento da saliência LPR 38.28 mm
Comprimento de fixação LSCMS 19.25 mm
Comprimento funcional LF 37.3 mm
Comprimento util LU 15 mm
Diâmetro da conexão DCONMS 6 mm
Diâmetro mínimo do furo DMIN 6.2 mm
Direção da interface de adaptação da máquina ADINTMS CoroTurn XS — métrica: 6
ISO Cutting Tool Material ISOMAT CBN de baixo teor
ISO nível de classificação de material Todos TMC1 SH
Largura funcional WF 2.95 mm
Máximo de roscas por polegadas TPIX 18
Mínimo de roscas por polegadas TPIN 16
Passo máximo da rosca TPX 1.75 mm
Passo mínimo da rosca TPN 1.5 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tipo de formato de rosca THFT M (métrica 60°), MF 60°, UN 60°, UNC 60°, UNF 60°
Tipo de perfil da rosca TPT Perfil parcial

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
