Pastilhas · Pastilha de corte e canal
CSGX120708T01020 675
Pastilha T-Max® para usinagem de canais

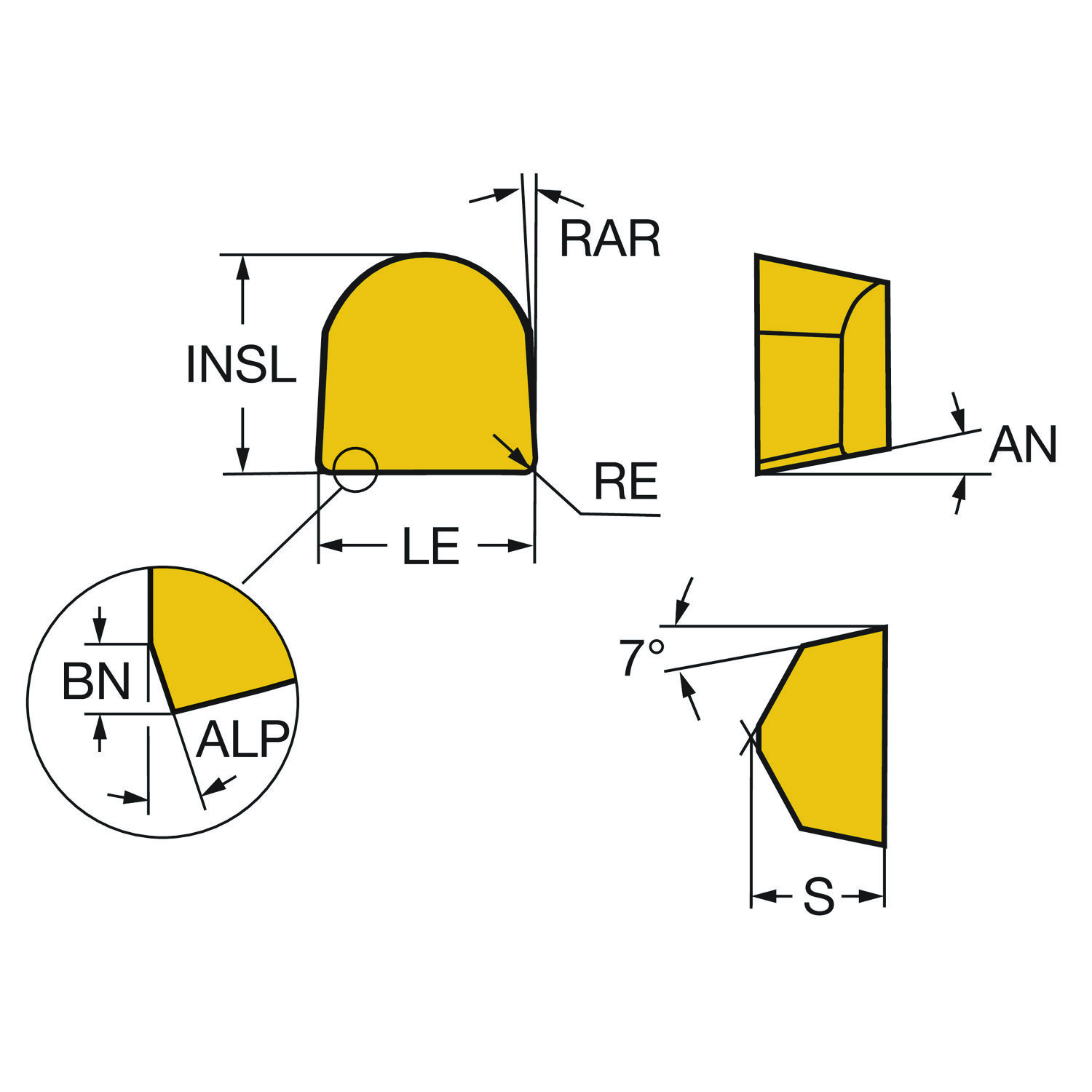

Pastilha geradora de perfil · classe 675 com cobertura Uncoated grade · espessura 7,94 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 675
Indicada em 1º lugar para: S (superligas e titânio)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- CSGX120708T01020 675
- Código ANSI
- CSGX 452 T0320 675
- Código compactado
- CSGX120708T01020675
- Material ID
- 8672086
- Família
- Pastilhas
- Tipo
- Pastilha de corte e canal
- Classe
- 675
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- Cerâmica
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 4,199 g
- EAN
- 7323228430415
- NCM
- 68207502
- UNSPSC
- 23242105
- eCl@ss 13
- 21182101
- Origem
- US
- Lançamento
- 24/06/2024
- CoroPak de lançamento
- 24.2
Arquivos CAD
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de folga principal | AN | 11 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Classe | GRADE | 675 |
| Código de condições da aresta de corte | CECC | Chanfrada |
| Código de montagem da pastilha | IFS | Seção transversal prismática convexa |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Espessura da pastilha | S | 7.94 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | RC1207 -forma CSGX |
| ISO Cutting Tool Material | ISOMAT | Cerâmica Al2O3 reforçada |
| ISO nível de classificação de material Todos | TMC1 | S |
| Largura de corte | CW | 12.7 mm |
| Número de arestas de corte | CEDC | 1 |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio de canto esquerdo | REL | 0.79 mm |
| Raio do canto direito | RER | 0.79 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |
Mesmo formato e tamanho — outras classes e geometrias.

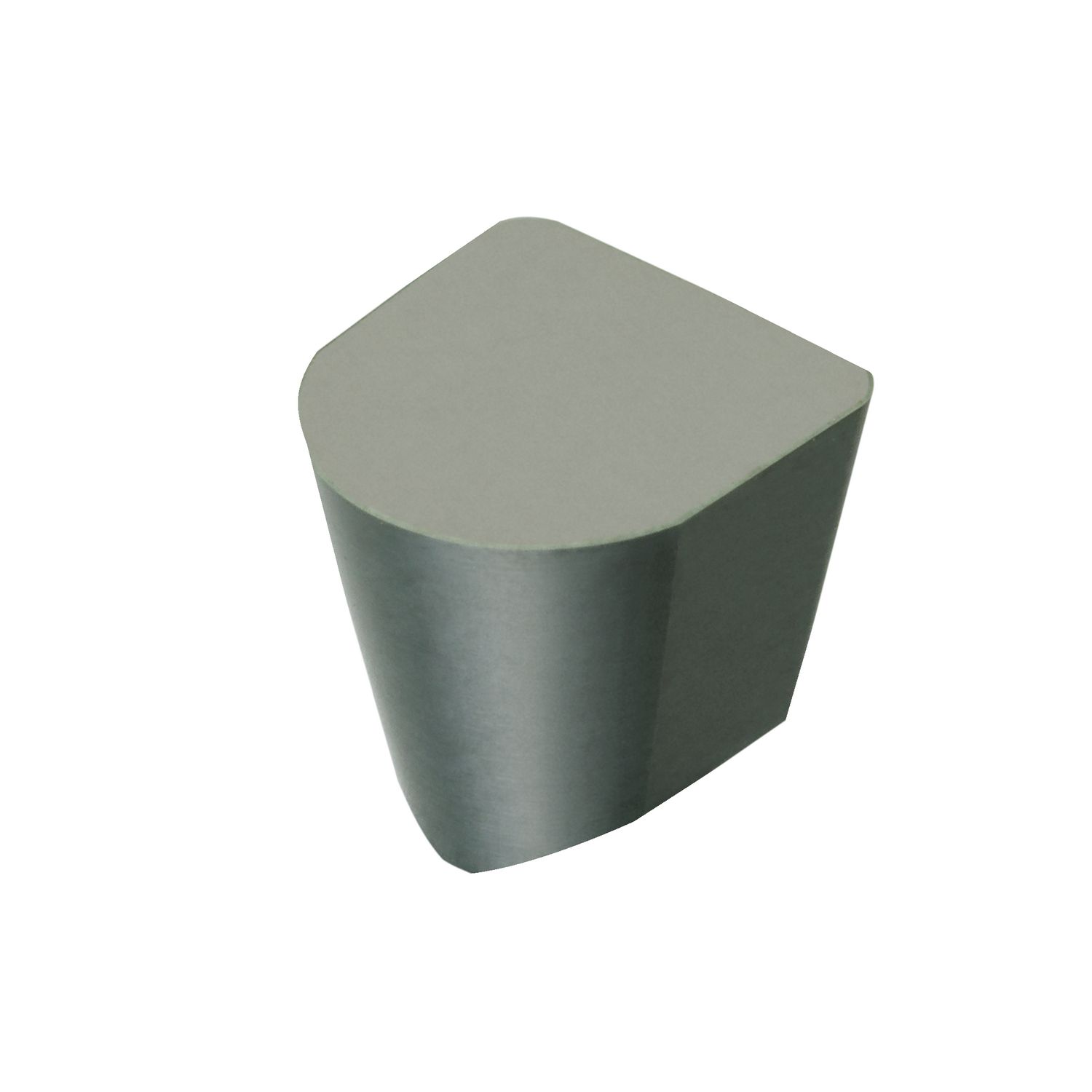

CSGX120708E 6160 Últimos produtos visitados
