Pastilhas · Pastilha de torneamento — geral
CPMT 06 02 04-KM H13A
Pastilha CoroTurn® 111 para torneamento
Pastilha para torneamento para superligas e titânio (ISO S) · classe H13A com cobertura Uncoated Grade · círculo inscrito 6,35 mm, raio de ponta 0,4 mm, espessura 2,38 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Classe H13A Preço na loja
Indicada em 1º lugar para: K (ferro fundido), N (não ferrosos), S (superligas e titânio)
Entrega imediata
R$ 563,00a caixa · 10 un · R$ 56,30/un
A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para CPMT 06 02 04-KM H13A.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroTurn 111 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- CPMT 06 02 04-KM H13A
- Código ANSI
- CPMT 2(1.5)1-KM H13A
- Código compactado
- CPMT060204-KMH13A
- Material ID
- 5725925
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- H13A
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- WC
- Material ISO principal
- S
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 0,49 g
- EAN
- 11153671
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182003
- Origem
- SE
- Lançamento
- 19/06/2000
- CoroPak de lançamento
- 00.2
Arquivos CAD
- STP básico 73554129.stp
- STP detalhado 73554128.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 1.430 triângulos.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 40 m/min
- Avanço por rotação
- 0,08 mm/r
- Profundidade de corte
- 0,7 mm
- Espessura máxima do cavaco
- 0,08 mm/r
- Vida da ferramenta
- 420 s
Para Superligas e titânio · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.
Lista oficial de materiais da Sandvik Coromant · ver todos

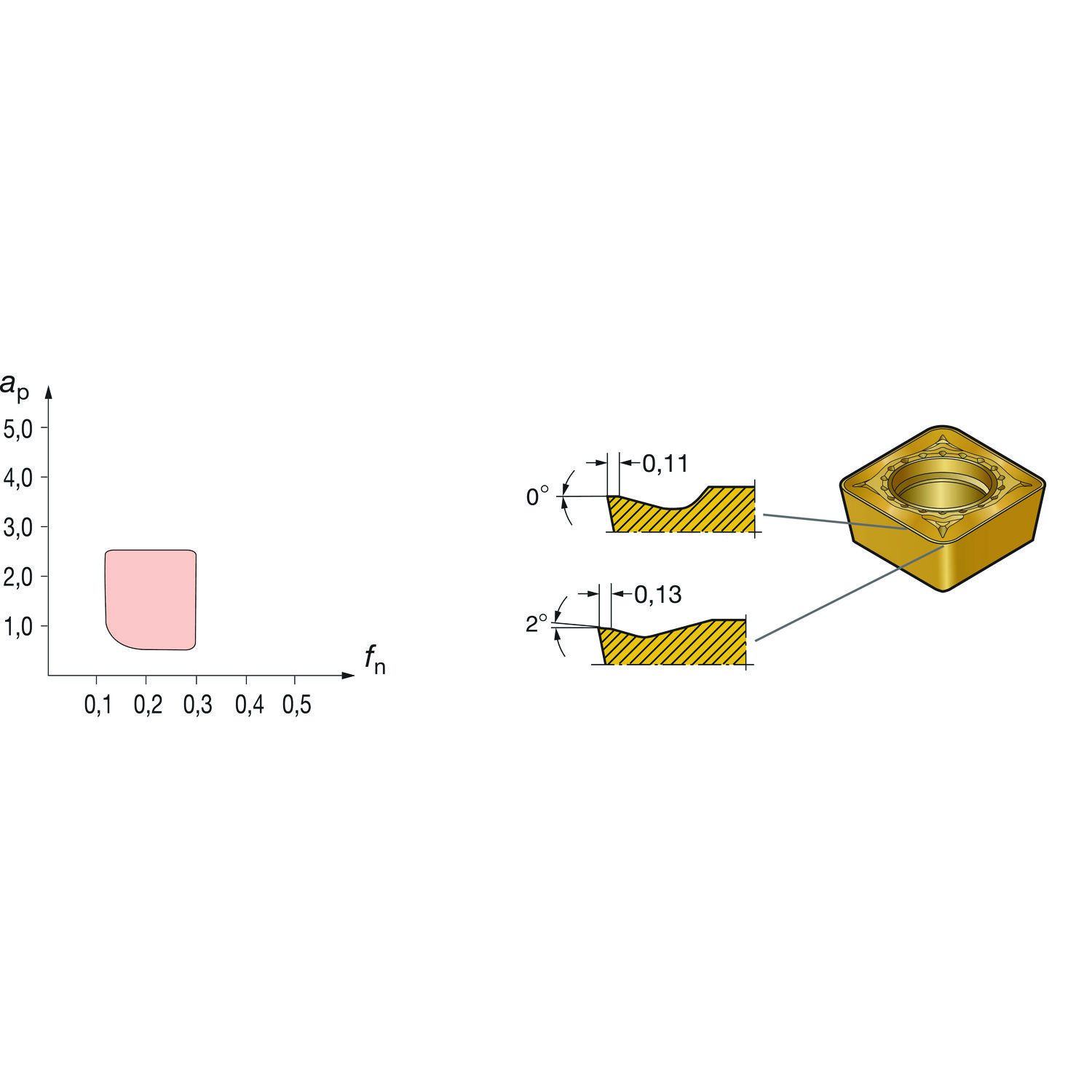

Torneamento geral · Ângulo de posição 95°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB | 40 | 0,08 (0,06 – 0,12) | 0,08 (0,06 – 0,12) | 0,7 (0,2 – 1,5) | 420 s |
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 130 (120 – 130) | 0,11 (0,06 – 0,18) | 0,11 (0,06 – 0,18) | 1,2 (0,3 – 2,2) | 900 s |
Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

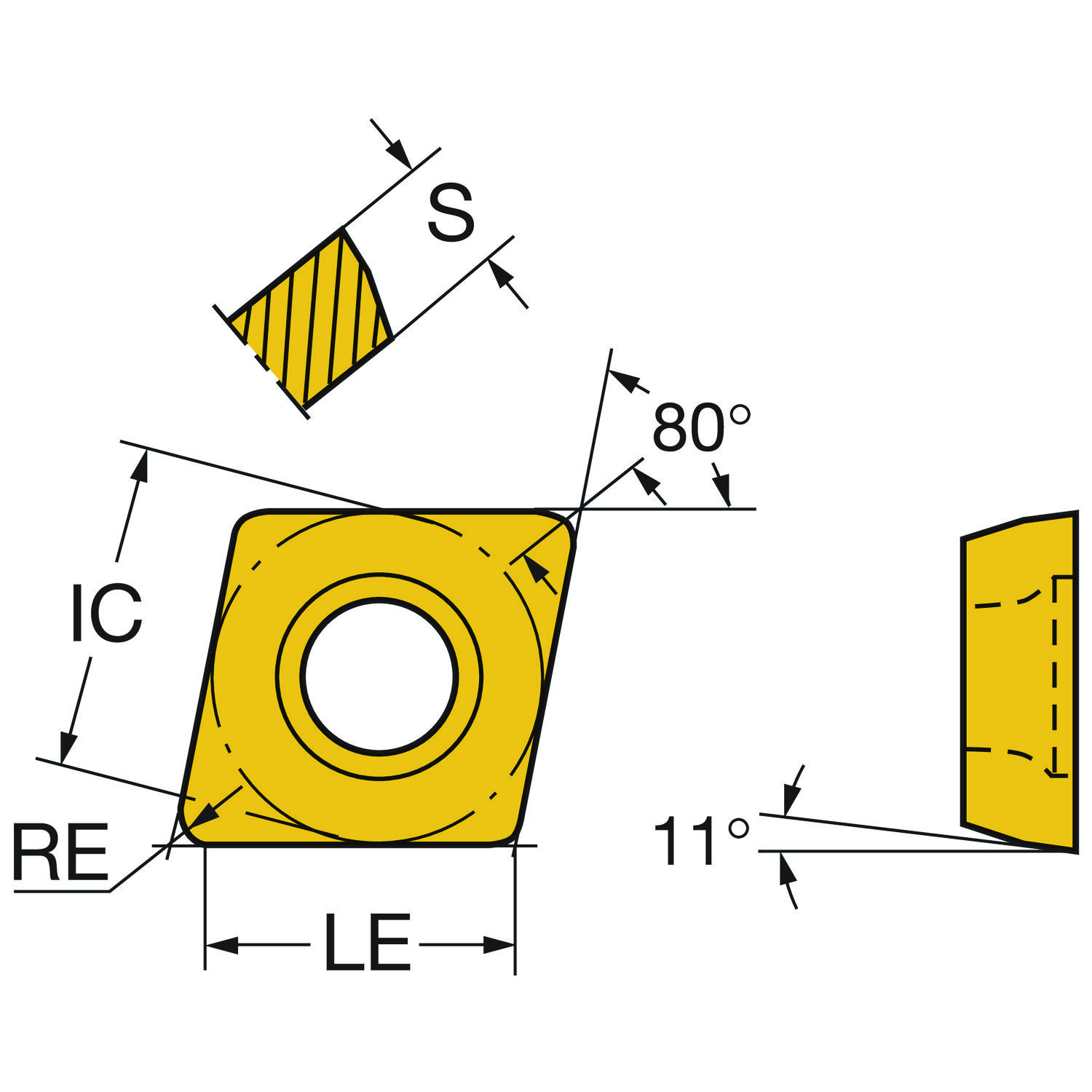

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 80 |
| Ângulo de folga principal | AN | 11 |
| Classe | GRADE | H13A |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Rômbica 80° |
| Código do tamanho do assento da pastilha | SSC_M | 6 |
| Código do tamanho do assento da pastilha | SSC_N | 1/4 |
| Comprimento efetivo da aresta de corte | LE | 6.05 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | KM |
| Diâmetro do círculo inscrito | IC | 6.35 mm |
| Diâmetro do furo de fixação | D1 | 2.8 mm |
| Espessura da pastilha | S | 2.38 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CP0602 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) sem cobertura, grão ≥ 1 |
| ISO nível de classificação de material Primário | TMC1 | S |
| ISO nível de classificação de material Secundário | TMC1 | K |
| ISO nível de classificação de material Todos | TMC1 | KNS |
| Número de arestas de corte | CEDC | 2 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 0.4 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |
Suportes que recebem esta pastilha · 34 no catálogo
