Adaptação · Adaptador rotativo
C8-391.02-32 135
Adaptador de redução Coromant Capto®

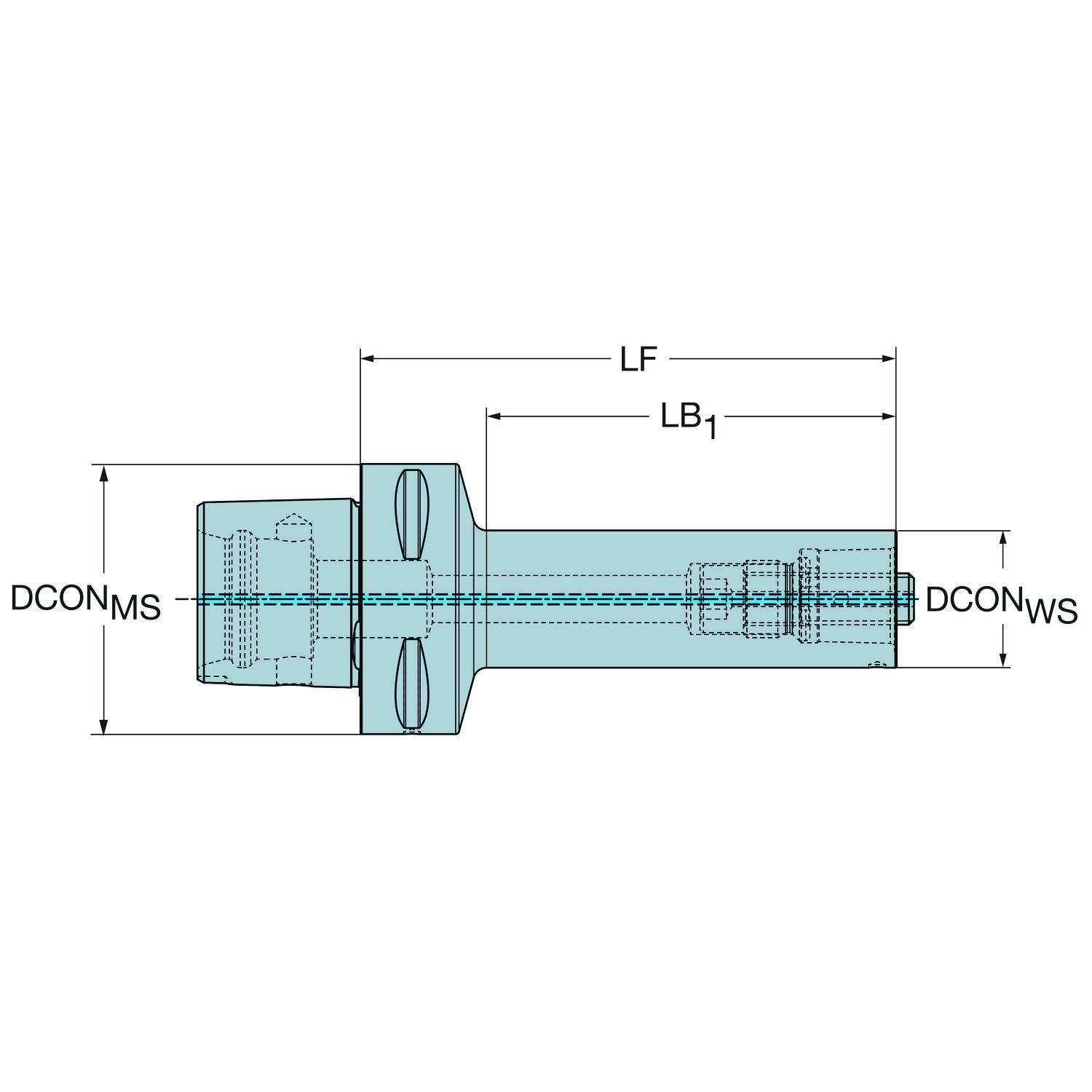

Adaptador simétrico rotativo · comprimento funcional 135 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C8-391.02-32 135
- Código compactado
- C8-391.02-32135
- Material ID
- 6763461
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,408 kg
- EAN
- 26763461
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Origem
- DE
- Lançamento
- 16/02/2016
- CoroPak de lançamento
- 16.1
Arquivos CAD
Itens inclusos
- 1 × 5512 067-01 Parafuso central
- 1 × 5512 091-04 Porca de retenção
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB_1 | 95.7 mm |
| Comprimento do corpo | LB_2 | 135 mm |
| Comprimento funcional | LF | 135 mm |
| Diâmetro da conexão | DCONMS | 80 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do corpo | BD_1 | 32 mm |
| Diâmetro do corpo | BD_2 | 80 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C8 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (parafuso fixação) — tamanho C3 |
| Numero standard | STDNO | ISO26623-1 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 45 mm |
