Adaptação · Rotating adaptor
C6-390.410-100 110A
Adaptador com acoplamento HSK para Coromant Capto®

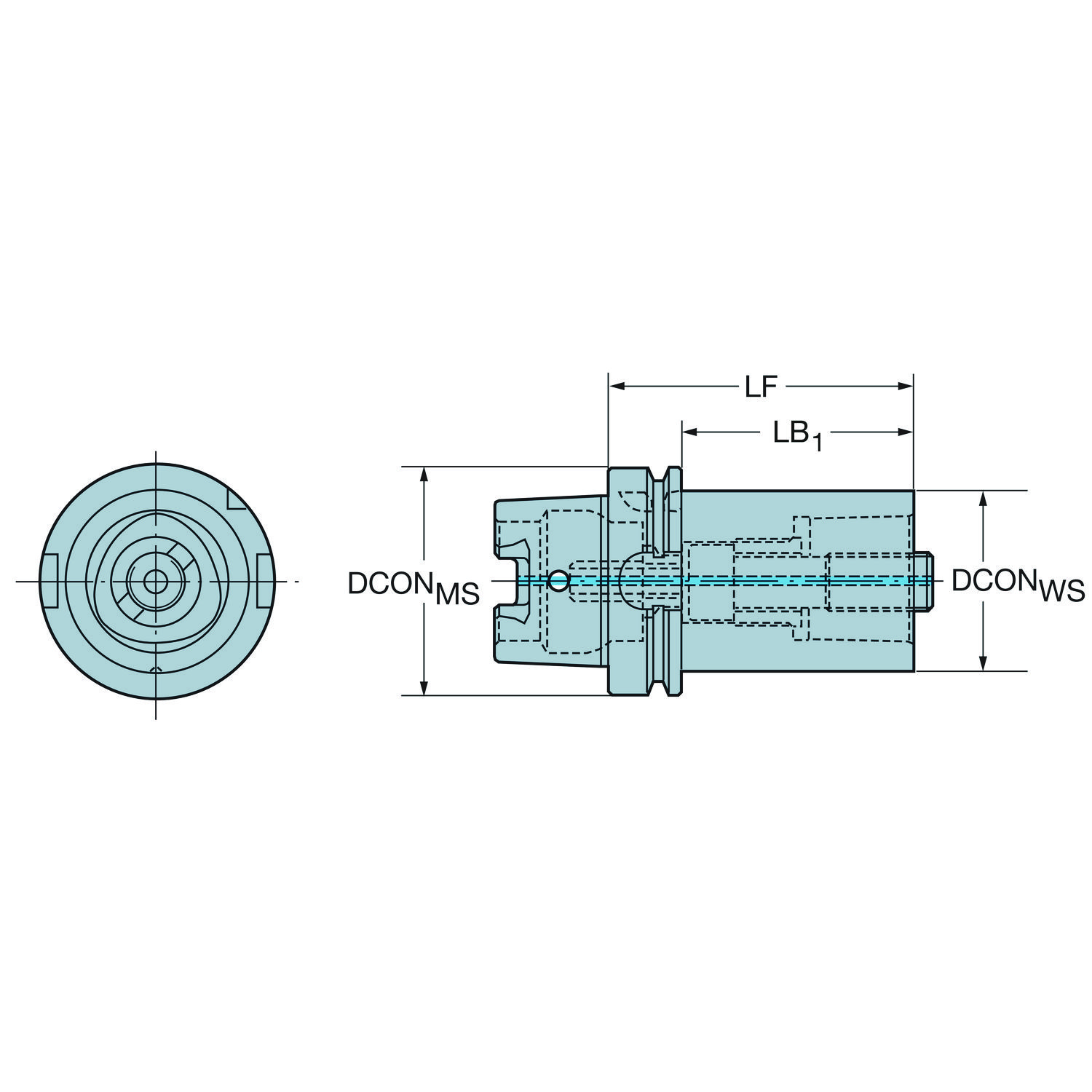

Adaptador simétrico rotativo · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja Sem reposição — só estoque
Entrega imediata
R$5.153,50 a unidade. Prazo e condições da loja Hailtools.
A Sandvik Coromant indica no lugar:
HA10-C6-063-110 — HSK para adaptador Coromant Capto®Totalmente intercambiável com o produto original.
Dados principais
- Código ISO
- C6-390.410-100 110A
- Código compactado
- C6-390.410-100110A
- Material ID
- 5730136
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Peso unitário (kg)
- 3.586 Kilogram
- EAN
- 12131840
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 05/12/2005
- CoroPak de lançamento
- 05.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| ângulo de conicidade | BHTA_2 | 0 |
| Balancing method code | BLMC | No balancing |
| Bolso para chip de dados | DCP | Não |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento do corpo | LB_1 | 81 mm |
| Comprimento do corpo | LB_2 | 110 mm |
| Comprimento funcional | LF | 110 mm |
| Comprimento total | OAL | 160 mm |
| Diâmetro da conexão | DCONMS | 100 mm |
| Diâmetro da conexão | DCONWS | 63 mm |
| Diâmetro do corpo | BD_1 | 63 mm |
| Diâmetro do corpo | BD_2 | 100 mm |
| Diâmetro funcional | DFC | 44 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A -size 100 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (bolt clamping) -size C6 |
| Kappa (eixo z rot.) | KAP | 0 |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO12164-1 |
| Peso do item | WT | 3.586 kg |
| Pressão de refrigeração | CP | 100 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | axial concentric exit |
| Torque | TQ | 170 Nm |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5692 020-06
