C5-A390B.45-40 040

CAT-V para adaptador Coromant Capto®

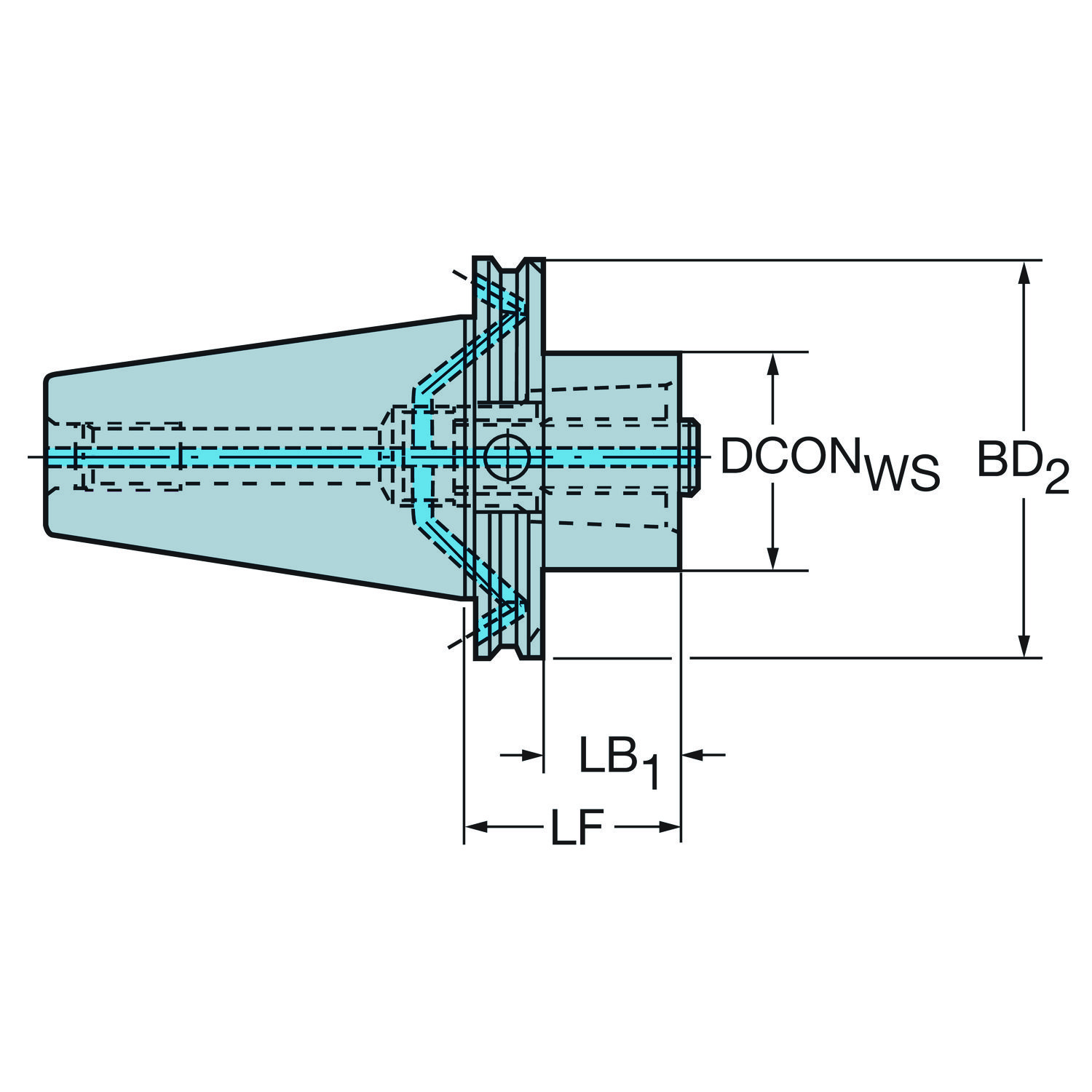

Adaptador simétrico rotativo · comprimento funcional 40 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C5-A390B.45-40 040
Código compactado: C5-A390B.45-40040
Material ID: 6408295
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 905,2 g
EAN: 26408295
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: DE
Lançamento: 20/09/2014
CoroPak de lançamento: 14.2

Arquivos CAD

Itens inclusos

1 × 5512 063-08 Parafuso central
1 × 5512 091-01 Porca de retenção
2 × 5643 017-01M Jogo de pinos-guia

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Ângulo de conicidade	BHTA_2	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento do corpo	LB_1	20.9 mm
Comprimento do corpo	LB_2	40 mm
Comprimento funcional	LF	40 mm
Diâmetro da conexão	DCONWS	50 mm
Diâmetro do corpo	BD_1	50 mm
Diâmetro do corpo	BD_2	63.5 mm
Direção da interface de adaptação da máquina	ADINTMS	CAT-V -AD/B central/refrigeração pelo flange - CAT-V40
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (parafuso fixação) — tamanho C5
Pressão de refrigeração	CP	80 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Tamanho da rosca do tirante de tração	CRKS	Polegada 5/8"-11
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	95 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
