Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo
Vista explodida
Adaptação · Adaptador rotativo
C5-A390.4504-50 080
CAT-V para adaptador Coromant Capto®
Adaptador simétrico rotativo · comprimento funcional 80,01 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
V50-QC-C5-095 — CAT-V para adaptador Coromant Capto® com troca rápidaSistema de fixação diferente x o produto original, mas compatível com a pastilhas originais
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C5-A390.4504-50 080.
Troca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDF
Coromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDF
Troca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDF
Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDF
Silent Tools Plus with Capto flyerCatálogo · CoroPak 26.2 · Sandvik Coromant · ler no site
Silent Tools Plus CaptoApresentação · CoroPak 26.2 · Sandvik Coromant · ler no site
Coromant Capto DTH PlusApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
H1-140301-CoromantCapto-QuickChange PorApresentação · CoroPak 14.1 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube
Coromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTube
Coromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTube
Coromant Capto Quick Change Driven Tools - Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- C5-A390.4504-50 080
- Código compactado
- C5-A390.4504-50080
- Material ID
- 5728595
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 3,44 kg
- EAN
- 10702333
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 08/11/1993
- CoroPak de lançamento
- 93.3
Arquivos CAD
- STP básico 73312831.stp
- STP detalhado 73312830.stp
- DXF 2D 73312832.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

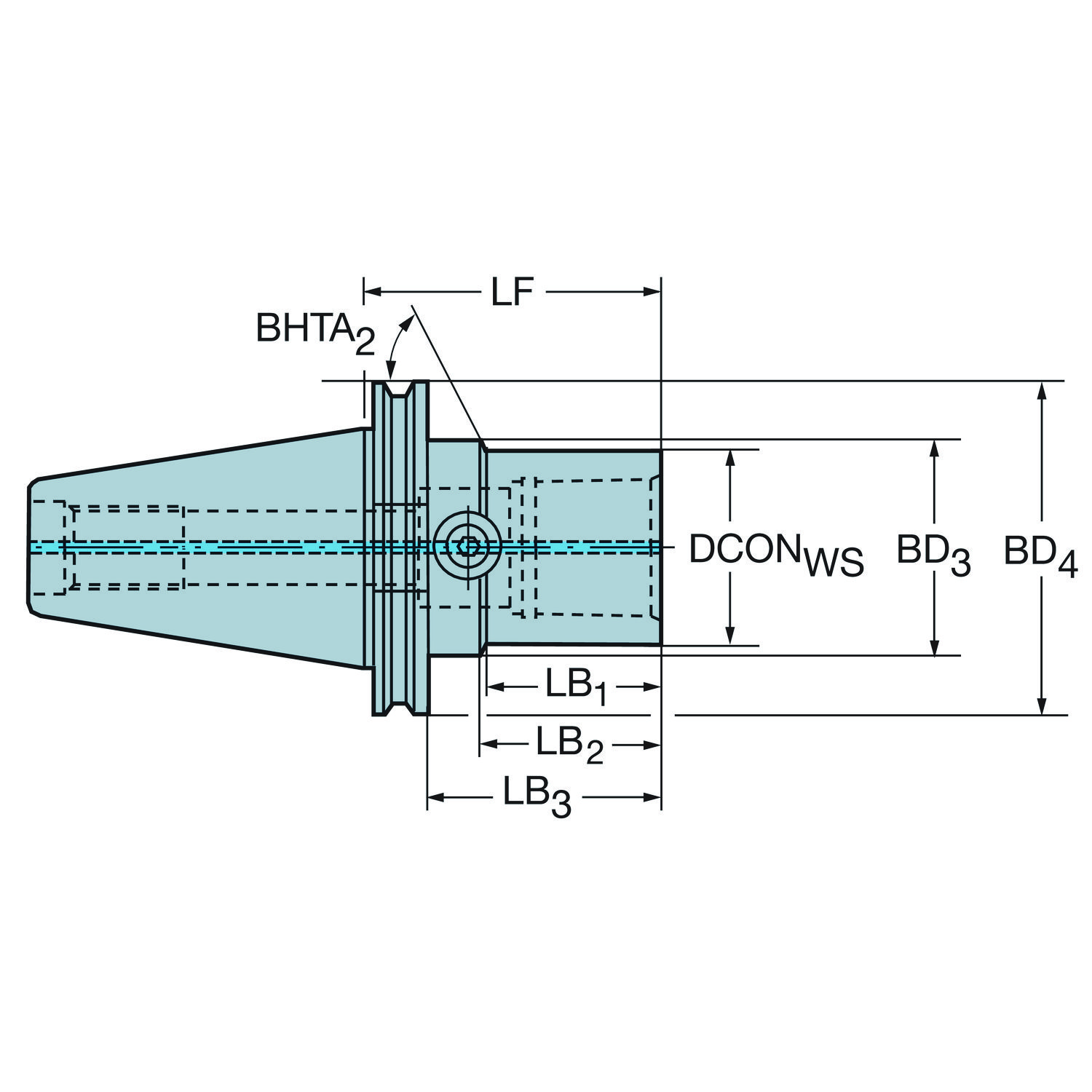

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 75 |
| Ângulo de conicidade | BHTA_3 | 0 |
| Ângulo de conicidade | BHTA_4 | 0 |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Sem balanceamento |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 42.4 mm |
| Comprimento do corpo | LB_2 | 45 mm |
| Comprimento do corpo | LB_3 | 60.9 mm |
| Comprimento do corpo | LB_4 | 80 mm |
| Comprimento funcional | LF | 80.01 mm |
| Comprimento total | OAL | 181.81 mm |
| Diâmetro da conexão | DCONWS | 50 mm |
| Diâmetro do corpo | BD_1 | 50 mm |
| Diâmetro do corpo | BD_2 | 50 mm |
| Diâmetro do corpo | BD_3 | 70.1 mm |
| Diâmetro do corpo | BD_4 | 98.4 mm |
| Diâmetro funcional | DFC | 69.85 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CAT-V -AD refrigeração central - CAT-V50 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (parafuso fixação) — tamanho C5 |
| Kappa (eixo z rot.) | KAP | 0 |
| Peso do item | WT | 3.44 kg |
| Pressão de refrigeração | CP | 20 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Polegada 1"-8 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 45 Nm |
