Adaptação · Adaptador rotativo
C5-391.327-09 035
Coromant Capto® para adaptador CoroMill® 327
Adaptador simétrico rotativo · comprimento funcional 35 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C5-391.327-09 035
- Código compactado
- C5-391.327-09035
- Material ID
- 6265092
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 335 g
- EAN
- 26265092
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- AT,SE
- Lançamento
- 19/09/2012
- CoroPak de lançamento
- 12.2
Arquivos CAD

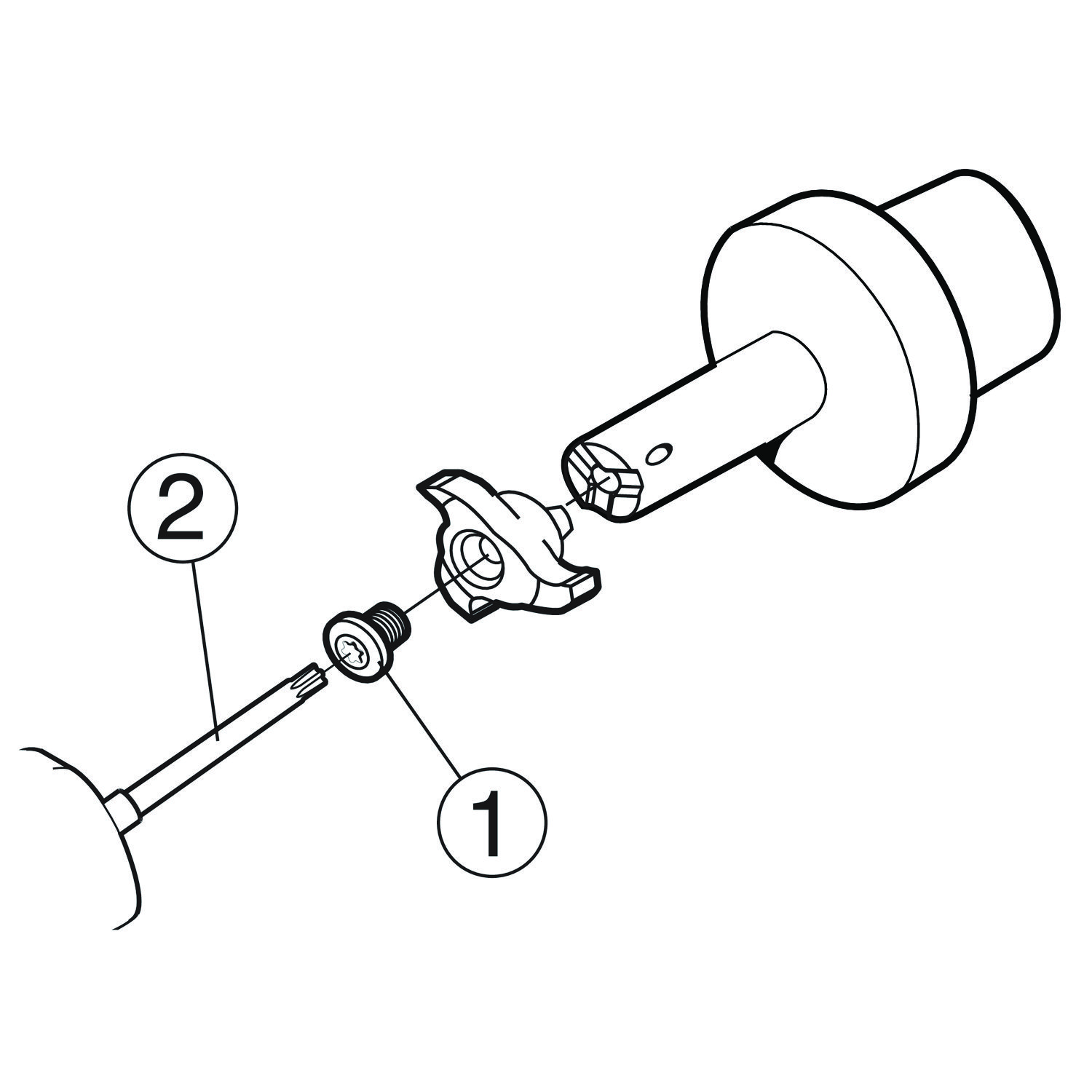

Itens inclusos
- 1 × 5513 039-02 Parafuso
- 1 × 5680 084-15 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

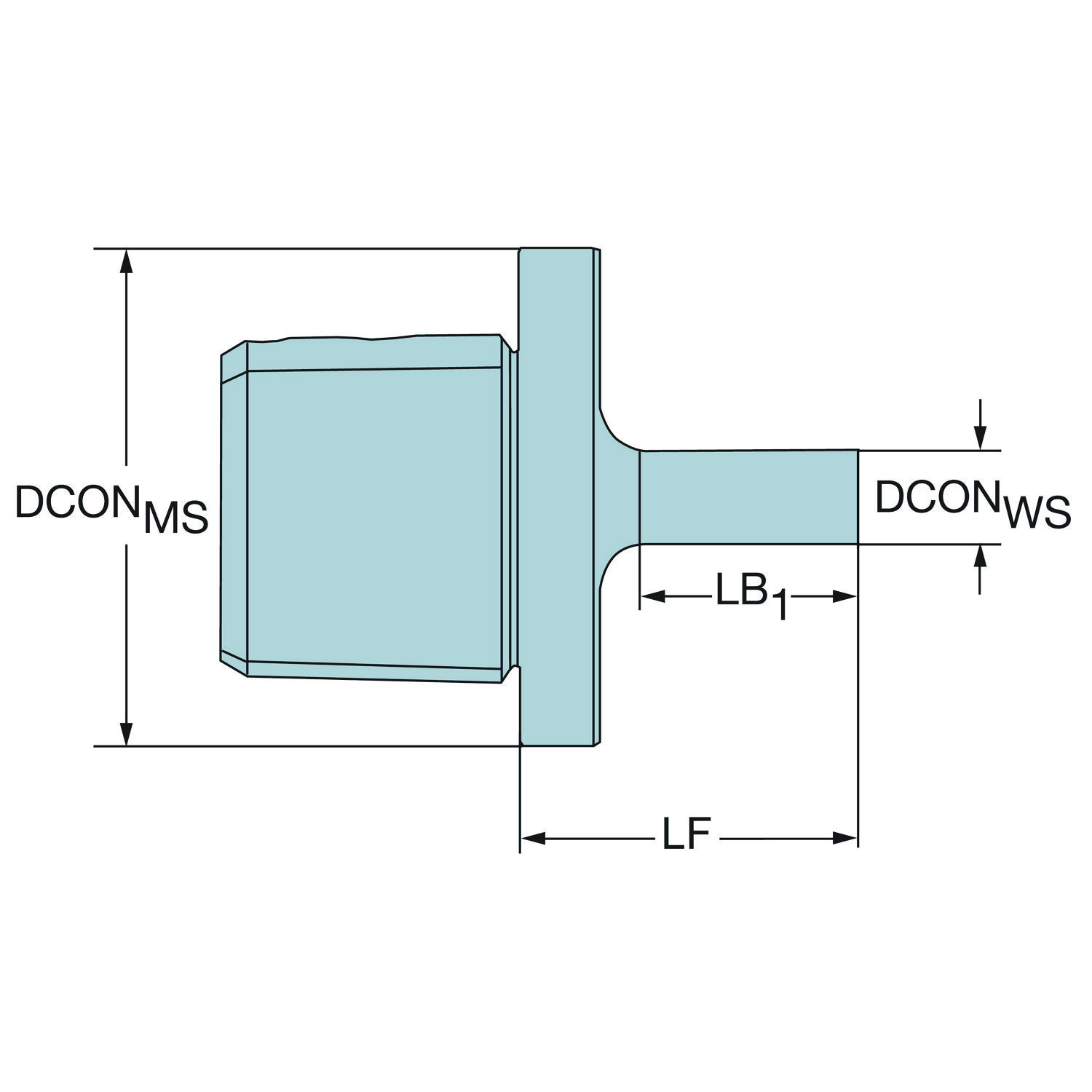

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento do corpo | LB_1 | 22 mm |
| Comprimento do corpo | LB_2 | 35 mm |
| Comprimento funcional | LF | 35 mm |
| Diâmetro da conexão | DCONMS | 50 mm |
| Diâmetro da conexão | DCONWS | 9 mm |
| Diâmetro do corpo | BD_1 | 9 mm |
| Diâmetro do corpo | BD_2 | 50 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (segmento fixação somente) — tamanho C5 |
| Direção de interface de adaptação da peça | ADINTWS | CoroMill 327 — tamanho 09 |
| Numero standard | STDNO | ISO26623-1 |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 28000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 4.3 mm |
