Adaptação · Rotating adaptor
C5-390.540-50 030A
BIG-PLUS ISO para adaptador Coromant Capto®

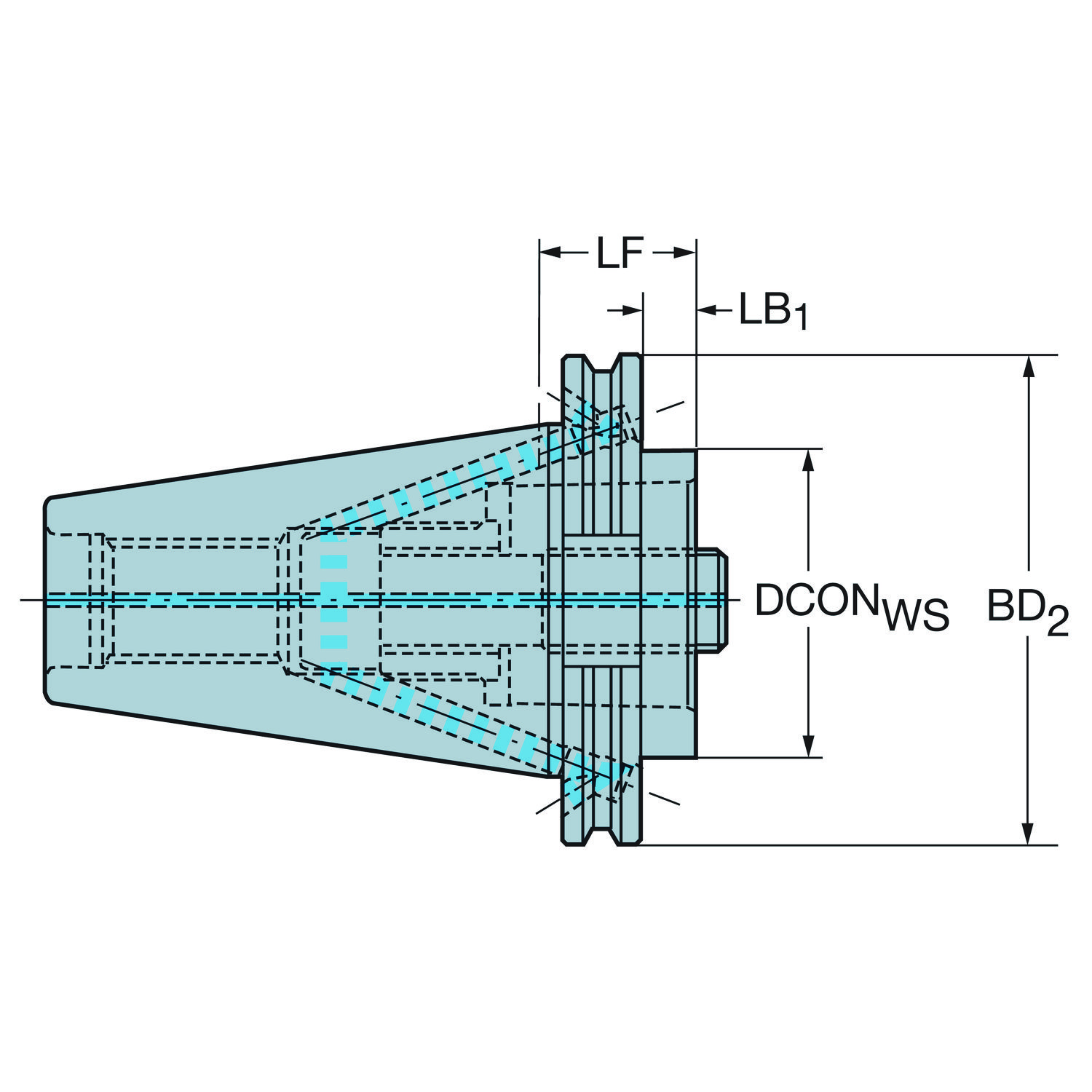

Adaptador simétrico rotativo · comprimento funcional 30 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja
Entrega imediata
R$4.914,70 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- C5-390.540-50 030A
- Código compactado
- C5-390.540-50030A
- Material ID
- 5728954
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 2.583 Kilogram
- EAN
- 11544341
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 02/12/2002
- CoroPak de lançamento
- 03.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | decentral over flange and axial |
| Comprimento do corpo | LB_1 | 10.9 mm |
| Comprimento do corpo | LB_2 | 30 mm |
| Comprimento funcional | LF | 30 mm |
| Diâmetro da conexão | DCONWS | 50 mm |
| Diâmetro do corpo | BD_1 | 50 mm |
| Diâmetro do corpo | BD_2 | 97.5 mm |
| Direção da interface de adaptação da máquina | ADINTMS | BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO50 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (bolt clamping) -size C5 |
| Letra standard | STDLET | AD/AF |
| Numero standard | STDNO | ISO7388-1 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Metric M24 |
| Tipo código de saída de refrigeração | CXSC | axial concentric exit |
| Torque | TQ | 95 mm |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5512 063-08
5680 015-01 Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
