Adaptação · Adaptador rotativo

C4-X22D-040-160

Adaptador Coromant Capto® para fixação tipo árvore com com parafusos para fresa disco

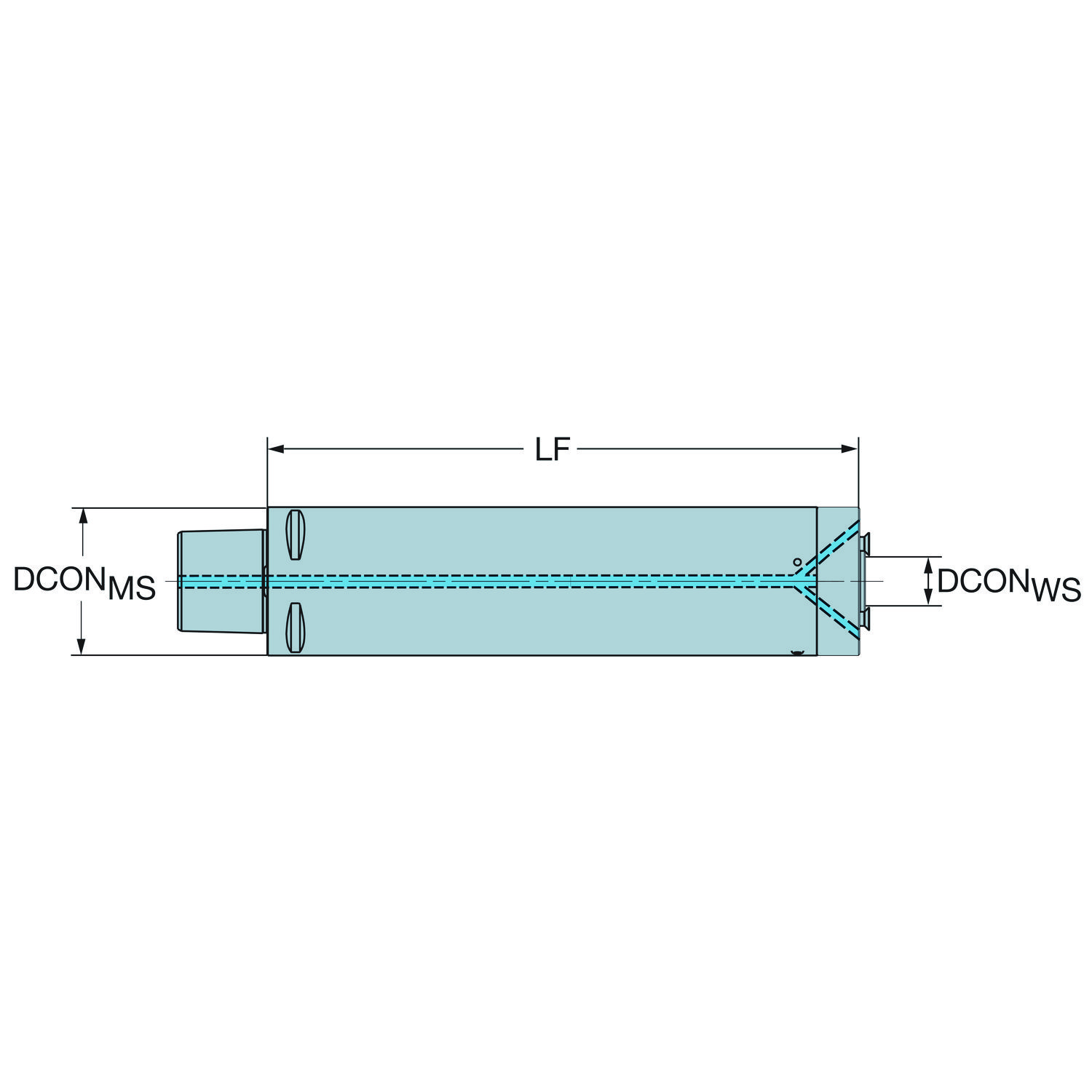

Adaptador simétrico rotativo · comprimento funcional 160 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$32.331,50a unidade

Prazo e condições da loja Hailtools. Como comprar

R$32.331,50 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C4-X22D-040-160.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C4-X22D-040-160
Código compactado
C4-X22D-040-160
Material ID
6734138
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,3 kg
EAN
26734138
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022002
Origem
NO
Lançamento
27/11/2014
CoroPak de lançamento
15.1

Arquivos CAD

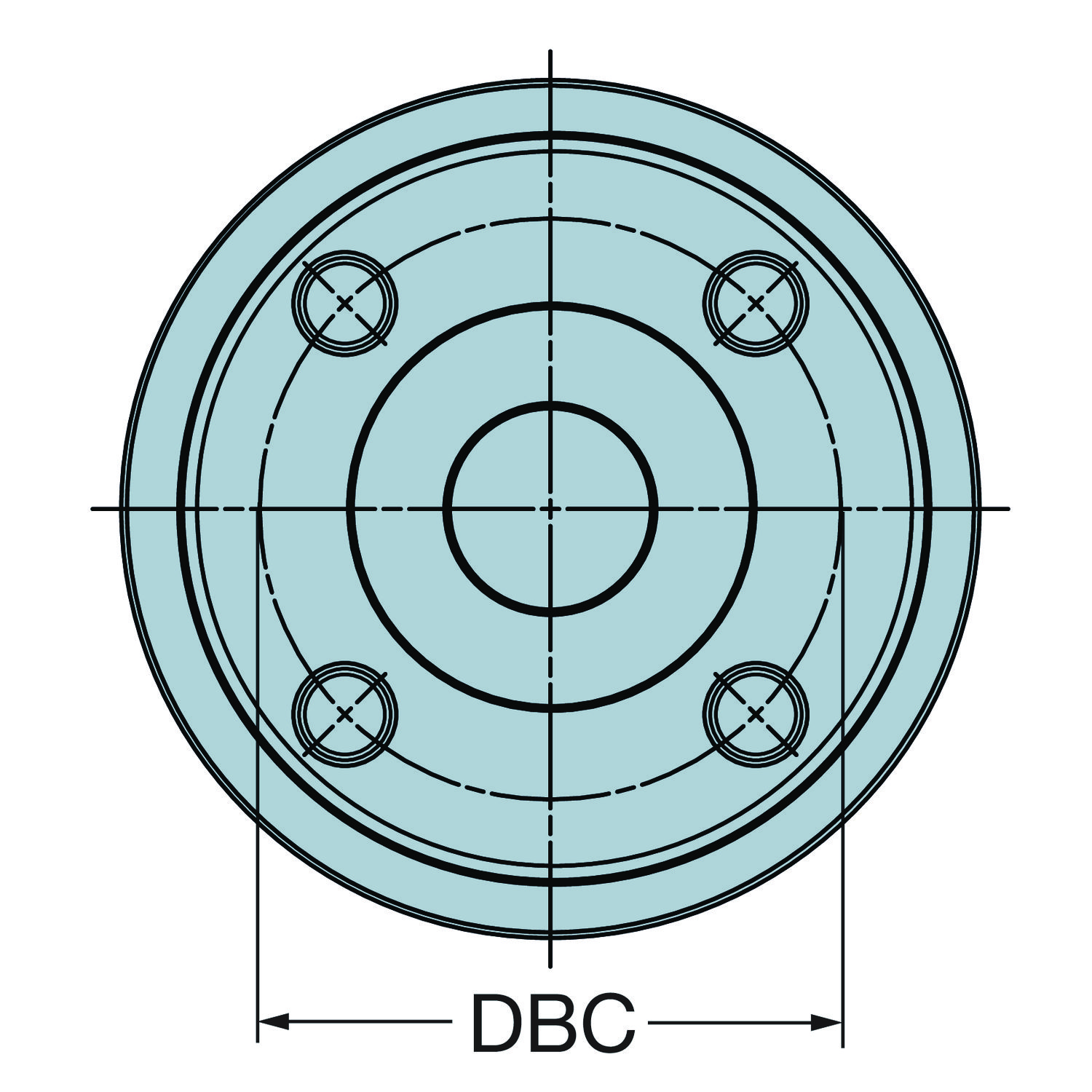

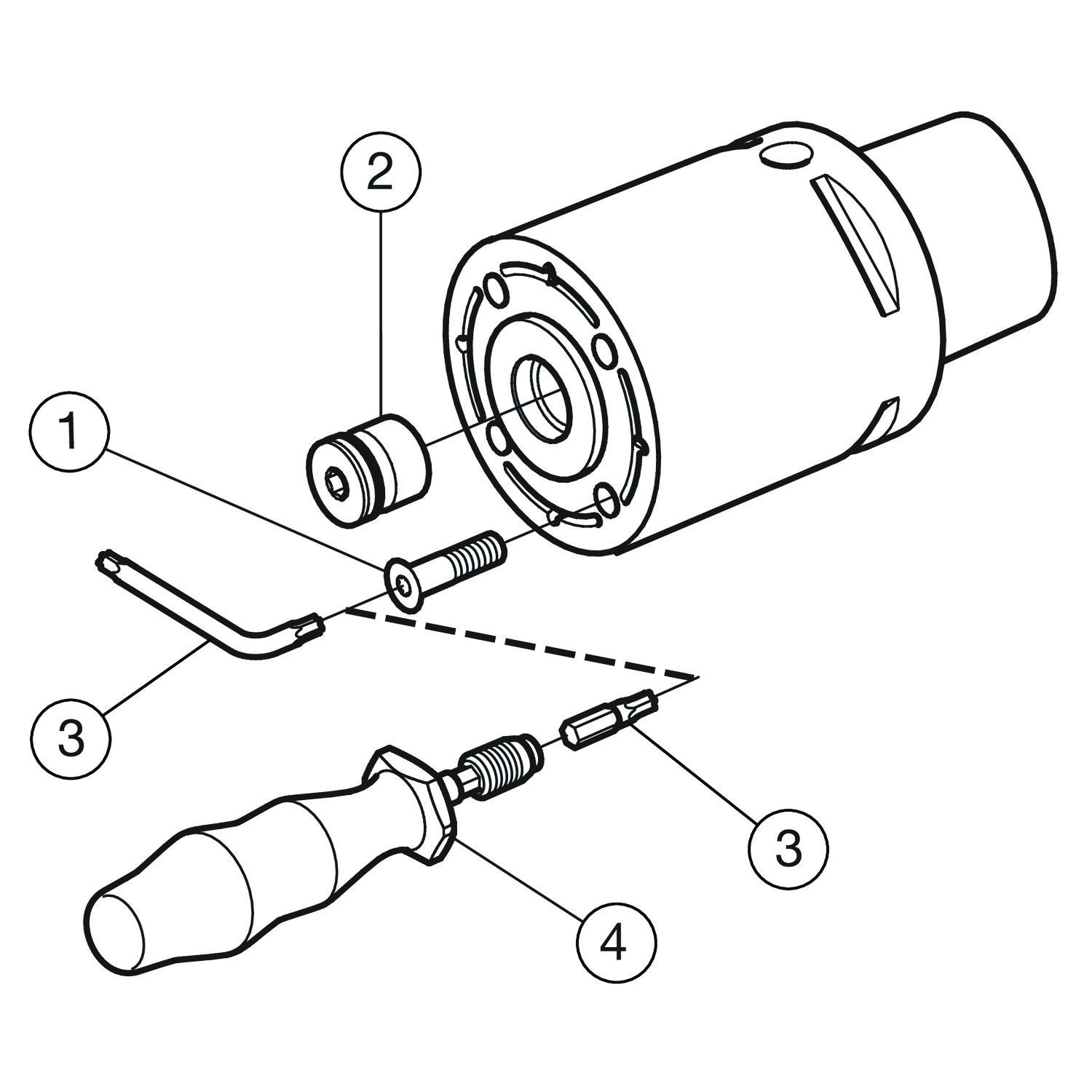

Itens inclusos

  • 4 × 5513 015-10 Parafuso
  • 1 × 5643 044-02 Tampão de vedação

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C4-X22D-040-160 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 5.302 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código do método de balanceamento BLMC Sem balanceamento
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento de fixação LSCWS 2.4 mm
Comprimento do corpo LB_1 160 mm
Comprimento funcional LF 160 mm
Comprimento total OAL 160 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro da conexão DCONWS 22 mm
Diâmetro do corpo BD_1 40 mm
Diâmetro funcional DFC 28 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C4
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -Coromant disco fresa (4 parafusos) — métrica: X22
Kappa (eixo z rot.) KAP 0
Máxima força de corte FFCX 1600 N
Numero standard STDNO ISO26623-1
Peso do item WT 1.3 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Sim
Rotação máxima RPMX 15000
Sensor embutido SEP Não
Temperatura máxima admissível do corpo TBX 100 C
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 3.9 Nm
Torque TQ 3.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
