Adaptação · Adaptador rotativo
C4-W-391.14-25035-A
Coromant Capto® para mandril porta-pinça ER

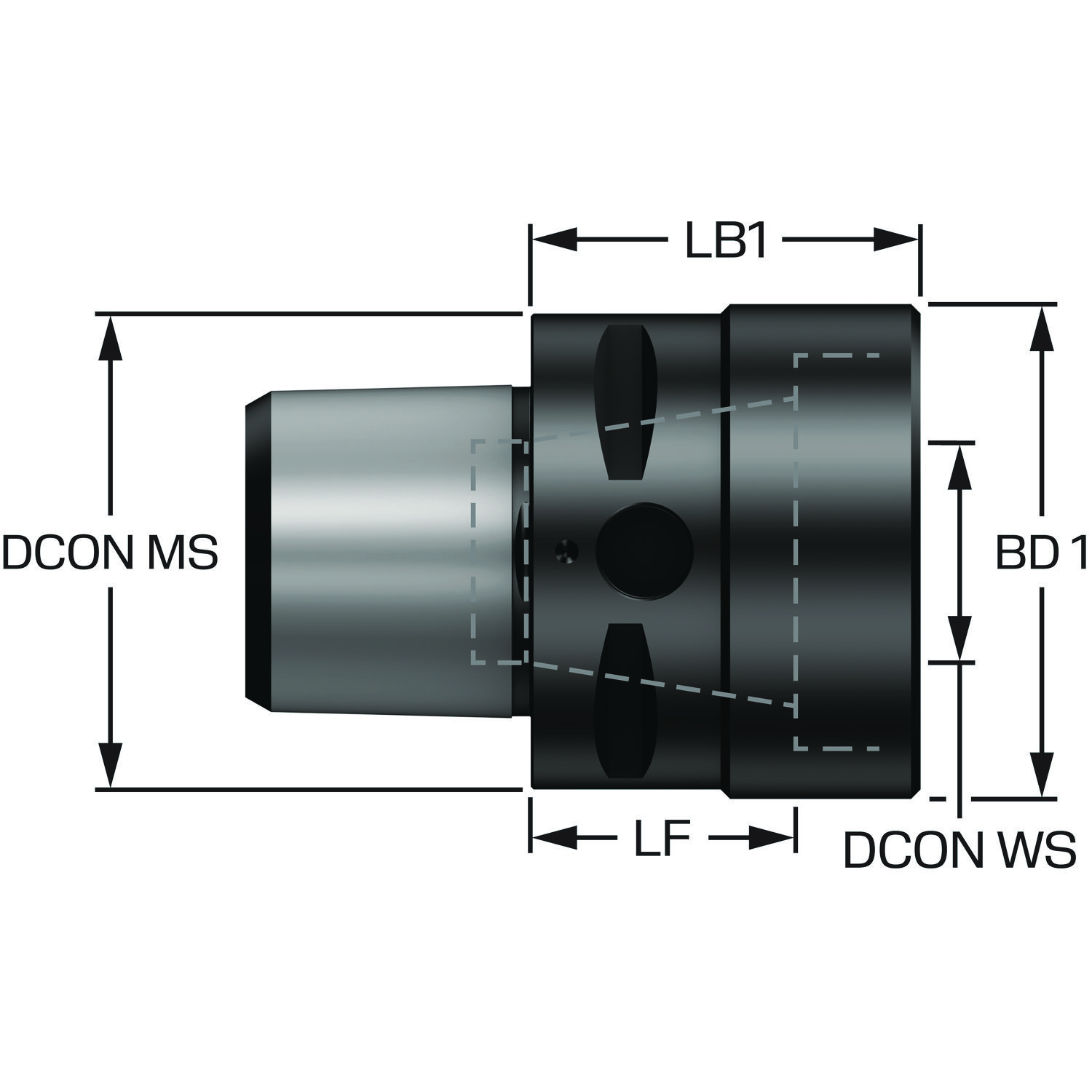

Adaptador simétrico rotativo · comprimento funcional 23 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C4-W-391.14-25035-A
- Código compactado
- C4-W-391.14-25035-A
- Material ID
- 8489560
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 0,35 kg
- EAN
- 7323227764986
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 24/10/2025
- CoroPak de lançamento
- 26.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB_1 | 35 mm |
| Comprimento funcional | LF | 23 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro da conexão | DCONWS | 26 mm |
| Diâmetro do corpo | BD_1 | 43 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (segmento fixação somente) — tamanho C4 |
| Direção de interface de adaptação da peça | ADINTWS | ER pinça (DIN6499-B) -ER25 |
| Numero standard | STDNO | ISO26623-1 |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
