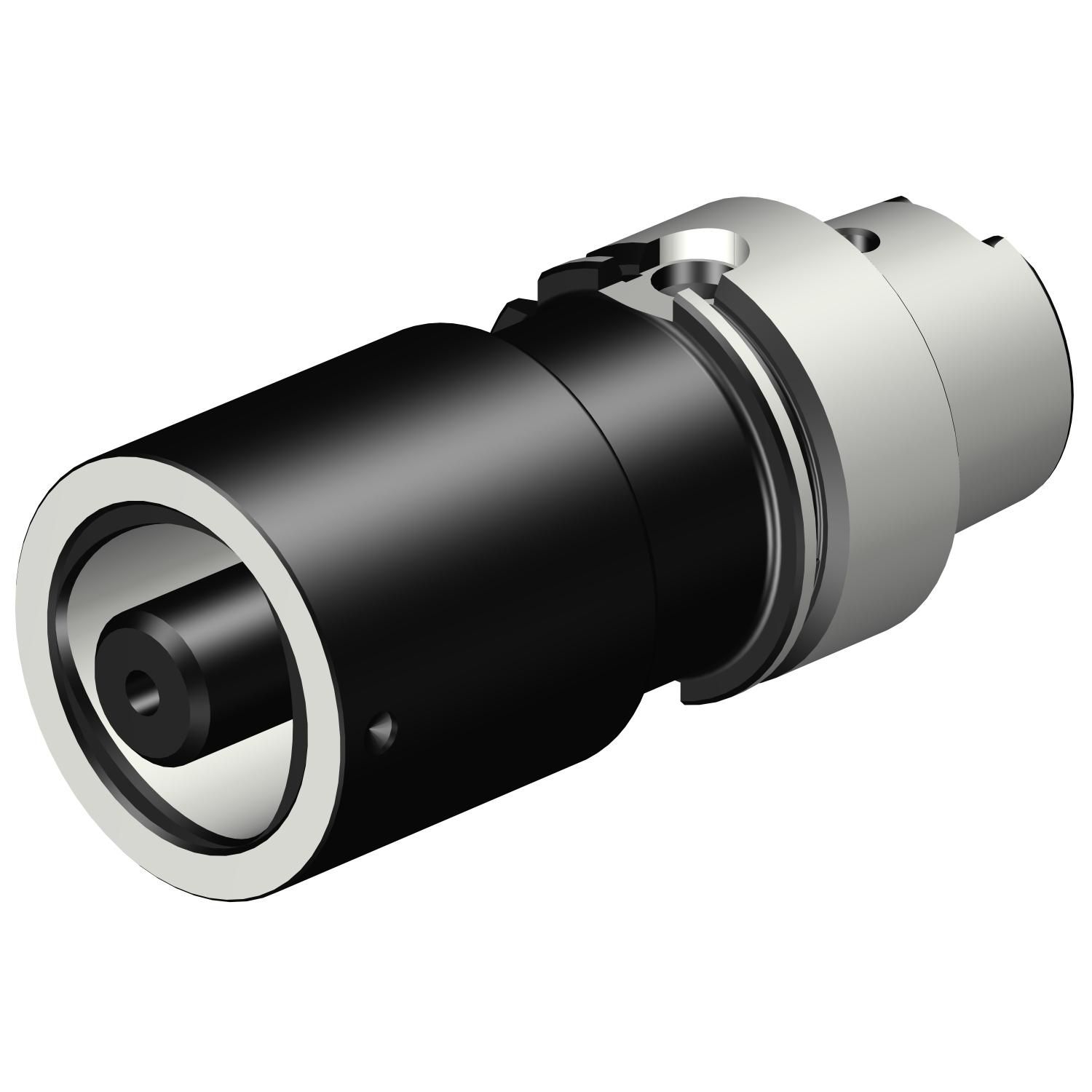

C4-390.419-40 075

Adaptador com acoplamento HSK para Coromant Capto®

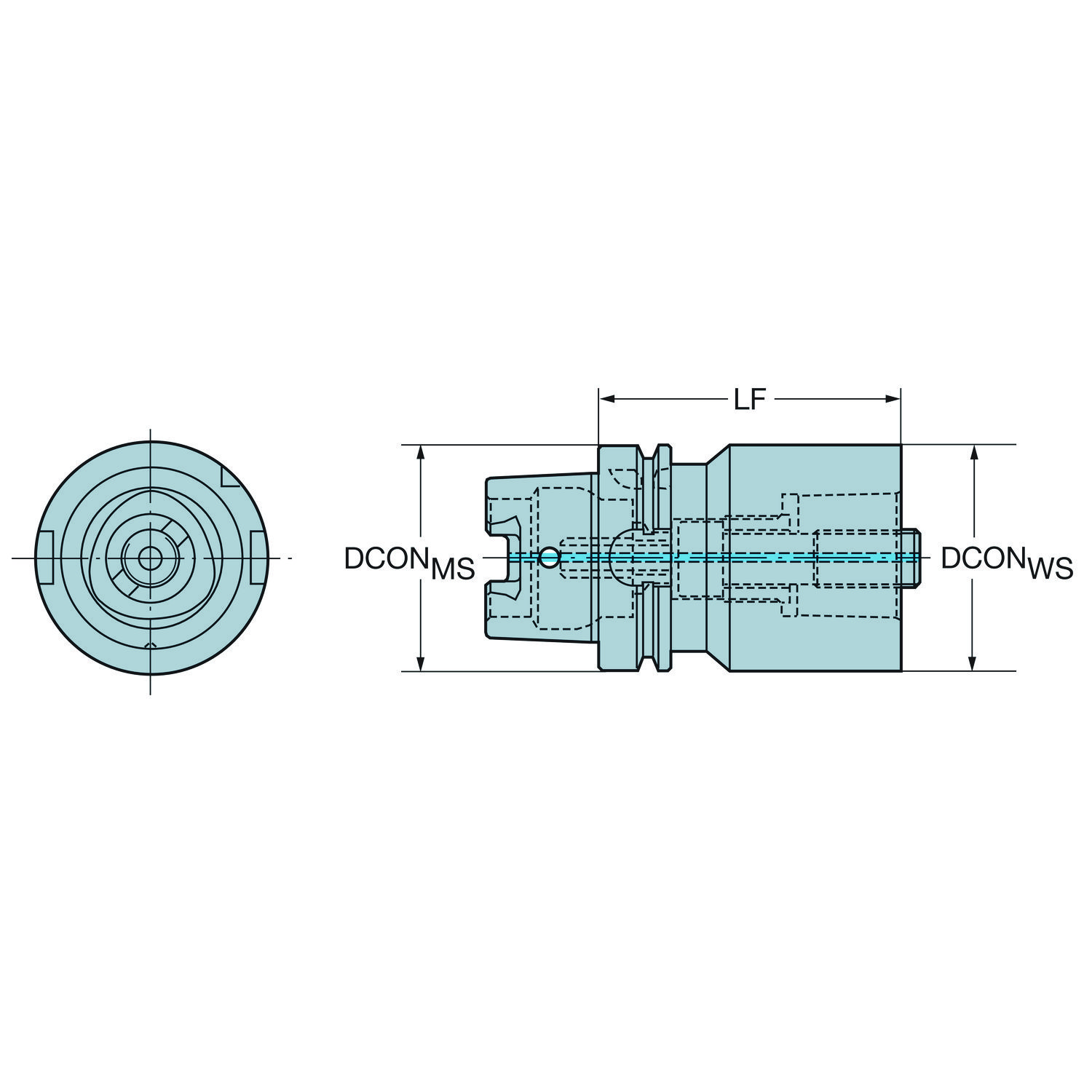

Adaptador simétrico rotativo · comprimento funcional 75 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

HT04-C4-040-075 — HSK para adaptador Coromant Capto®

Totalmente intercambiável com o produto original.

Dados principais

Código ISO: C4-390.419-40 075
Código compactado: C4-390.419-40075
Material ID: 6078847
Família: Adaptação
Tipo: Adaptador rotativo
Peso unitário: 584 g
EAN: 26078847
UNSPSC: 27112807
eCl@ss 13: 21022002
Lançamento: 20/09/2011
CoroPak de lançamento: 11.2

Arquivos CAD

Itens inclusos

1 × 5512 067-02 Parafuso central
1 × 5512 091-03 Porca de retenção
1 × 5692 020-02 Tubo de refrigeração

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Bolso para chip de dados	DCP	Não
Código do material do corpo	BMC	Aço
Código do método de balanceamento	BLMC	Sem balanceamento
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento do corpo	LB_1	75 mm
Comprimento funcional	LF	75 mm
Comprimento total	OAL	95 mm
Diâmetro da conexão	DCONMS	40 mm
Diâmetro da conexão	DCONWS	40 mm
Diâmetro do corpo	BD_1	40 mm
Diâmetro funcional	DFC	30.007 mm
Direção da interface de adaptação da máquina	ADINTMS	HSK -T — tamanho 40
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (parafuso fixação) — tamanho C4
Kappa (eixo z rot.)	KAP	0
Letra standard	STDLET	T
Numero standard	STDNO	ISO12164-3
Peso do item	WT	0.584 kg
Pressão de refrigeração	CP	100 bar
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	55 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
