C3-390.34705-40 060

DIN 2079 para adaptador Coromant Capto®

Adaptador simétrico rotativo · comprimento funcional 60 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C3-390.34705-40 060
Código compactado: C3-390.34705-40060
Material ID: 5726951
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 3,99 kg
EAN: 10702311
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022004
Origem: DE
Lançamento: 08/11/1993
CoroPak de lançamento: 00.2

Arquivos CAD

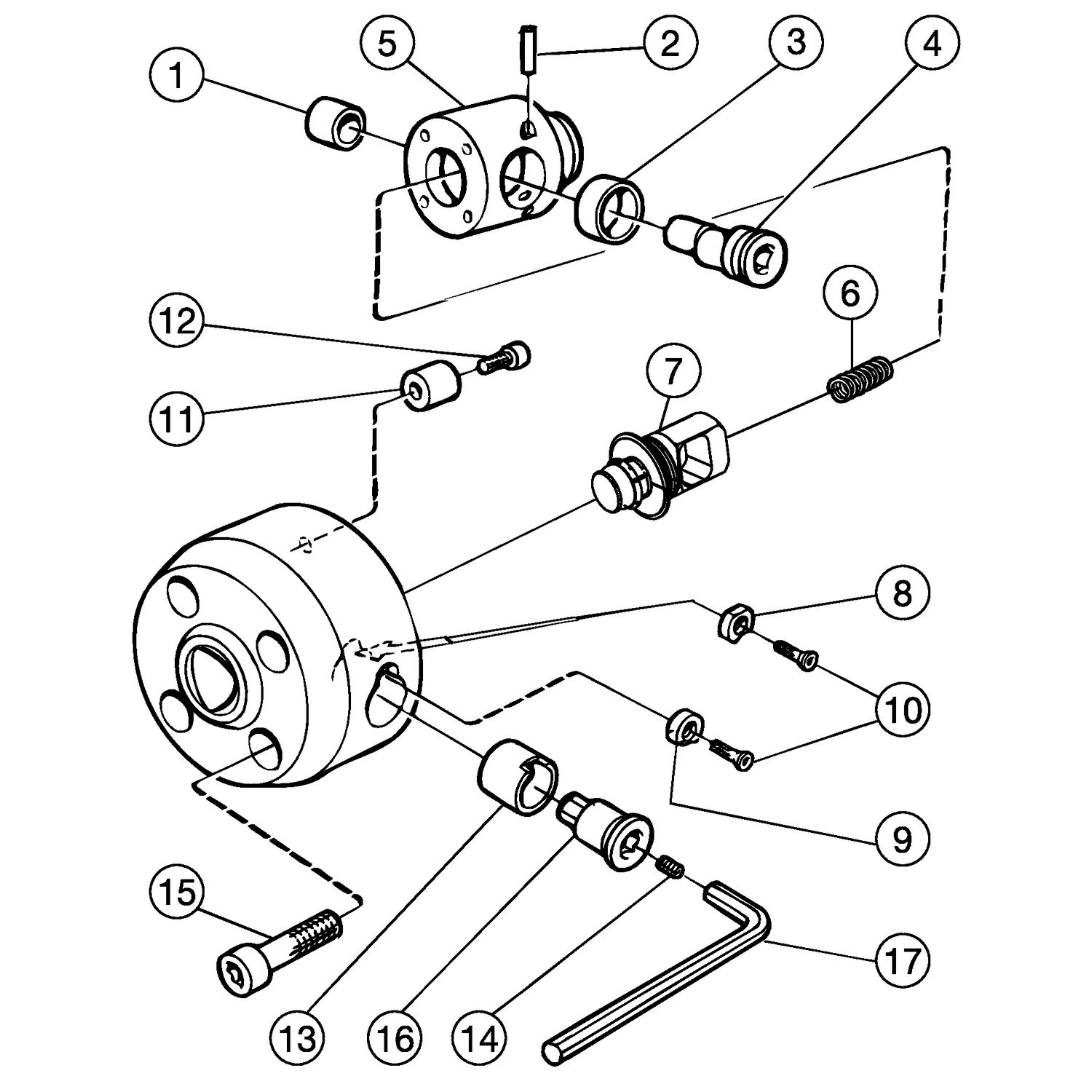

Itens inclusos

1 × 3823 010-101 Mancal liso
1 × 5638 022-01 Mancal liso
1 × 5333 025-01 Eixo excêntrico
1 × 5251 030-02 Carcaça
1 × 5561 001-71 Mola de compressão
1 × 5461 100-101 Jogo de tirante
1 × 5541 030-06 Arruela de trava
1 × 5541 030-01 Arruela de trava
2 × 416.1-834 Parafuso
2 × 3212 010-309 Chaveta de arraste
2 × 5635 012-01 Parafuso
1 × 3823 011-182 Mancal liso
1 × 3214 010-355 Parafuso
4 × 3212 010-518 Parafuso
1 × 5680 038-02 Extensão de chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

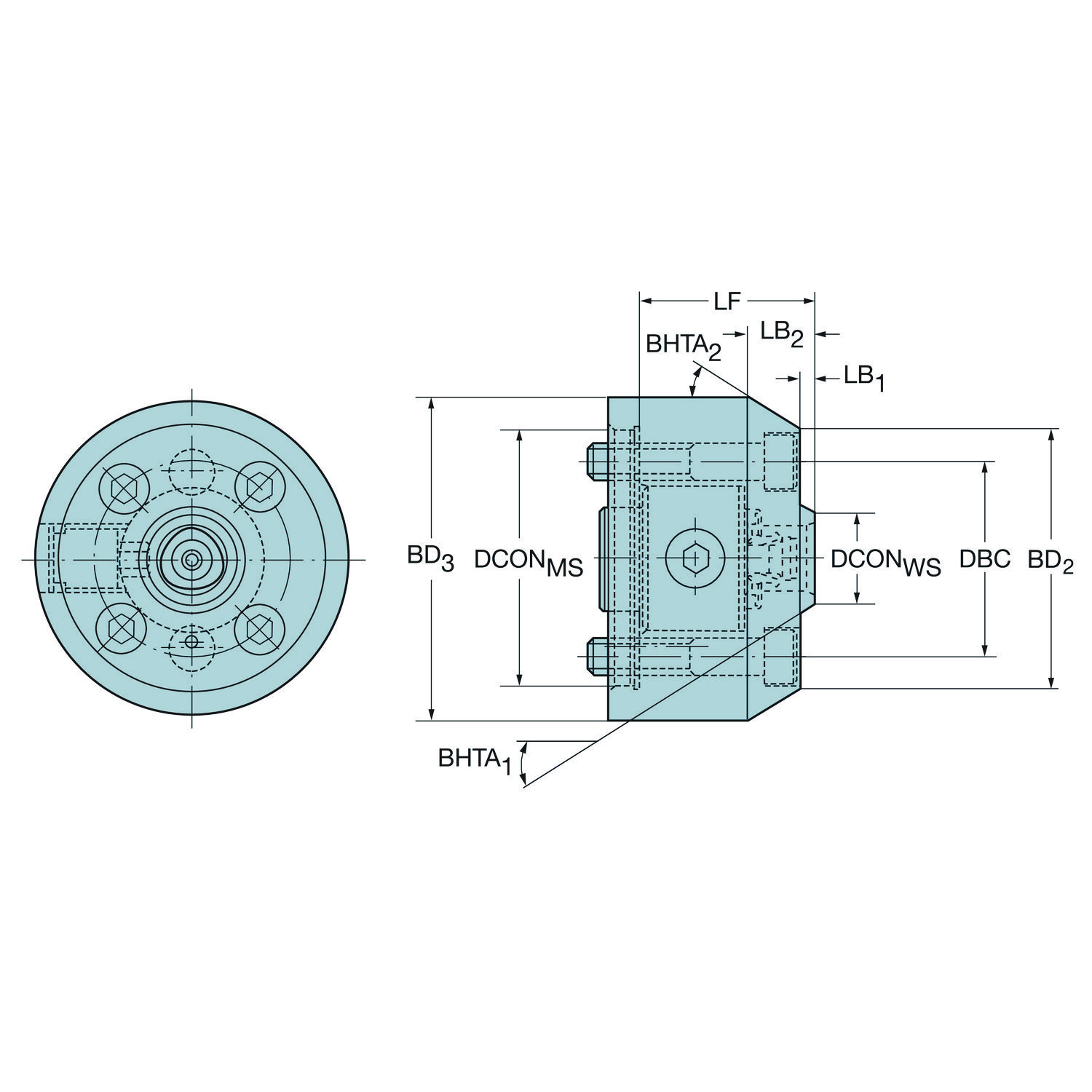

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	30
Ângulo de conicidade	BHTA_2	30
Ângulo de conicidade	BHTA_3	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento do corpo	LB_1	5 mm
Comprimento do corpo	LB_2	22.3 mm
Comprimento do corpo	LB_3	60 mm
Comprimento funcional	LF	60 mm
Diâmetro da conexão	DCONMS	88.88 mm
Diâmetro da conexão	DCONWS	32 mm
Diâmetro do corpo	BD_1	32 mm
Diâmetro do corpo	BD_2	90 mm
Diâmetro do corpo	BD_3	110 mm
Diâmetro do parafuso circular	DBC	66.7 mm
Direção da interface de adaptação da máquina	ADINTMS	DIN2079 (01) - tamanho 40
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (parafuso fixação) — tamanho C3
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC	Sem saída de refrigerante
Torque	TQ	35 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
