C2A-SL32-RGH18A-040GB

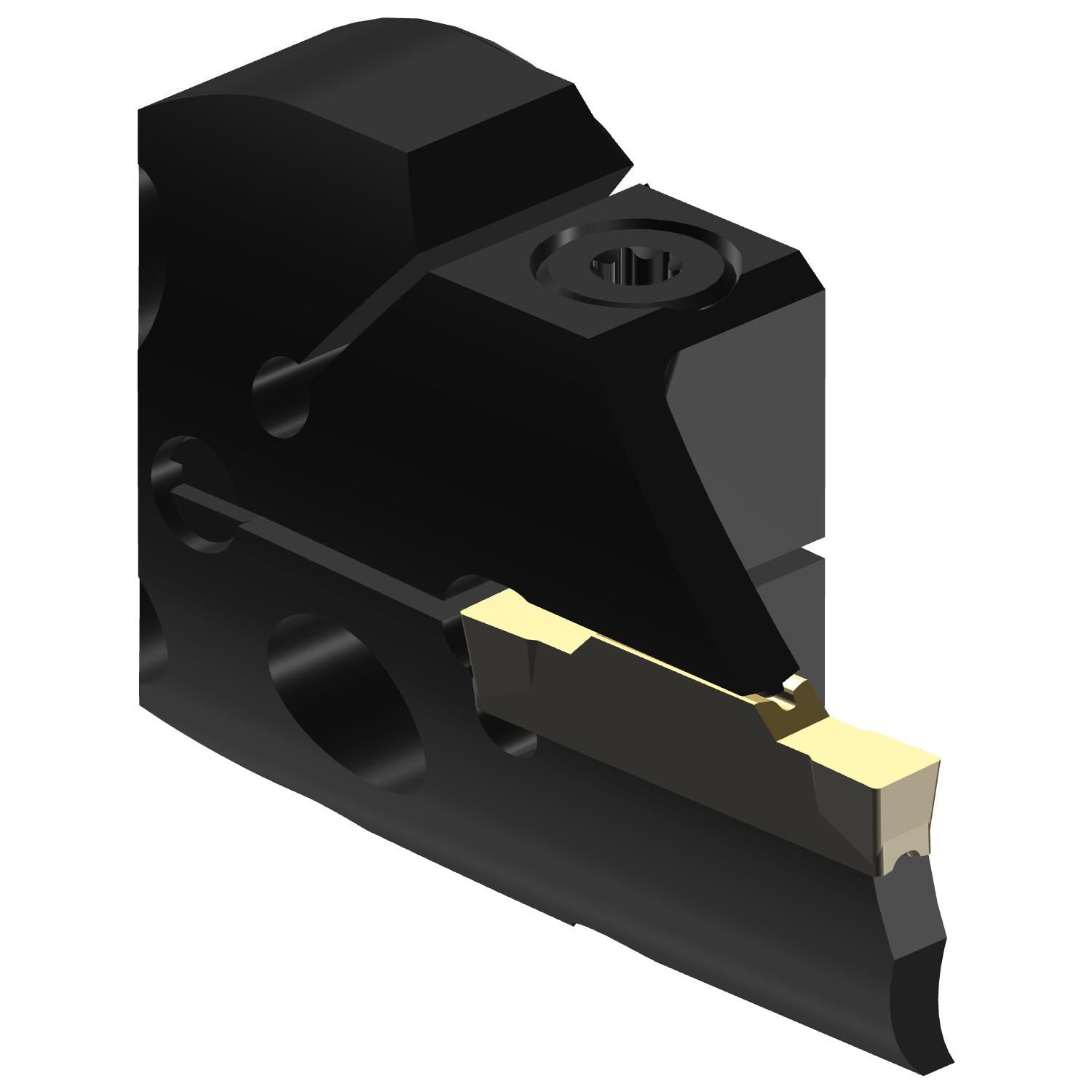

Cabeça de corte CoroCut® 2 para usinagem de canais frontais

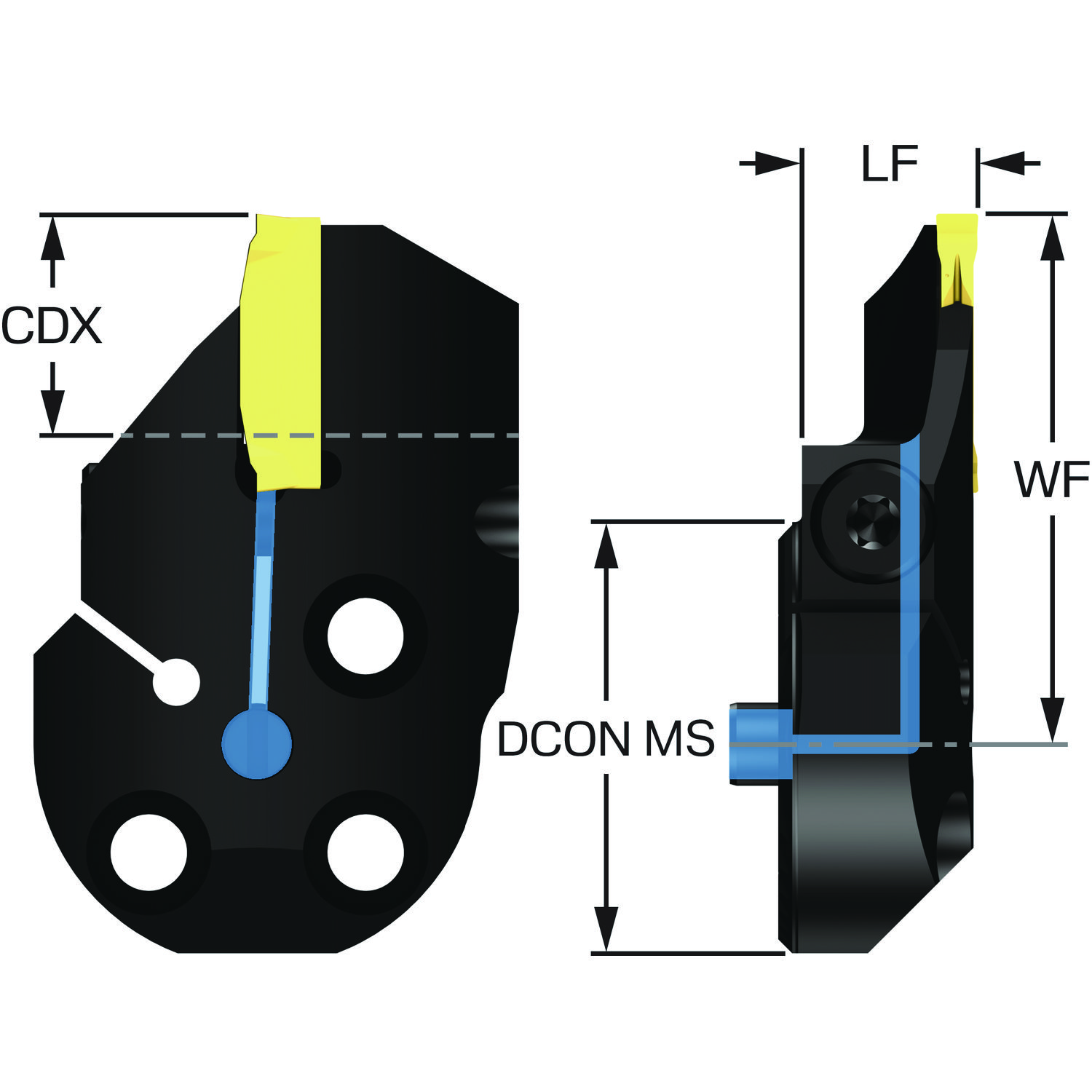

Ferramenta para torneamento · comprimento funcional 18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Recomendado
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C2A-SL32-RGH18A-040GB
- Código compactado
- C2A-SL32-RGH18A-040GB
- Material ID
- 8359208
- Família
- Ferramentas
- Tipo
- Axial P&G Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 0.095 Kilogram
- EAN
- 7323227239460
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181090
- Origem
- SE
- Lançamento
- 30/12/2023
- CoroPak de lançamento
- 24.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0.1 mm |
| Altura total | OAH | 36 mm |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 90 |
| Balanço máximo | OHX | 18 mm |
| Código do tamanho do assento da pastilha | SSC_M | H |
| Código do tamanho do assento da pastilha | SSC_N | H |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento funcional | LF | 18 mm |
| Coolant exit supply type | CXST | over the cutting edge |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro externo máximo do canal axial | DAXX | 60 mm |
| Diâmetro interno mínimo do canal axial | DAXIN | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL head (screw mounted) -size 32 |
| Largura funcional | WF | 41.1 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut 2 -size H (C2I-H2-0400-) |
| Pressão de refrigeração | CP | 150 mm |
| Profundidade máxima de corte | CDX | 18 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | radial exit |
| Torque | TQ | 3 mm |

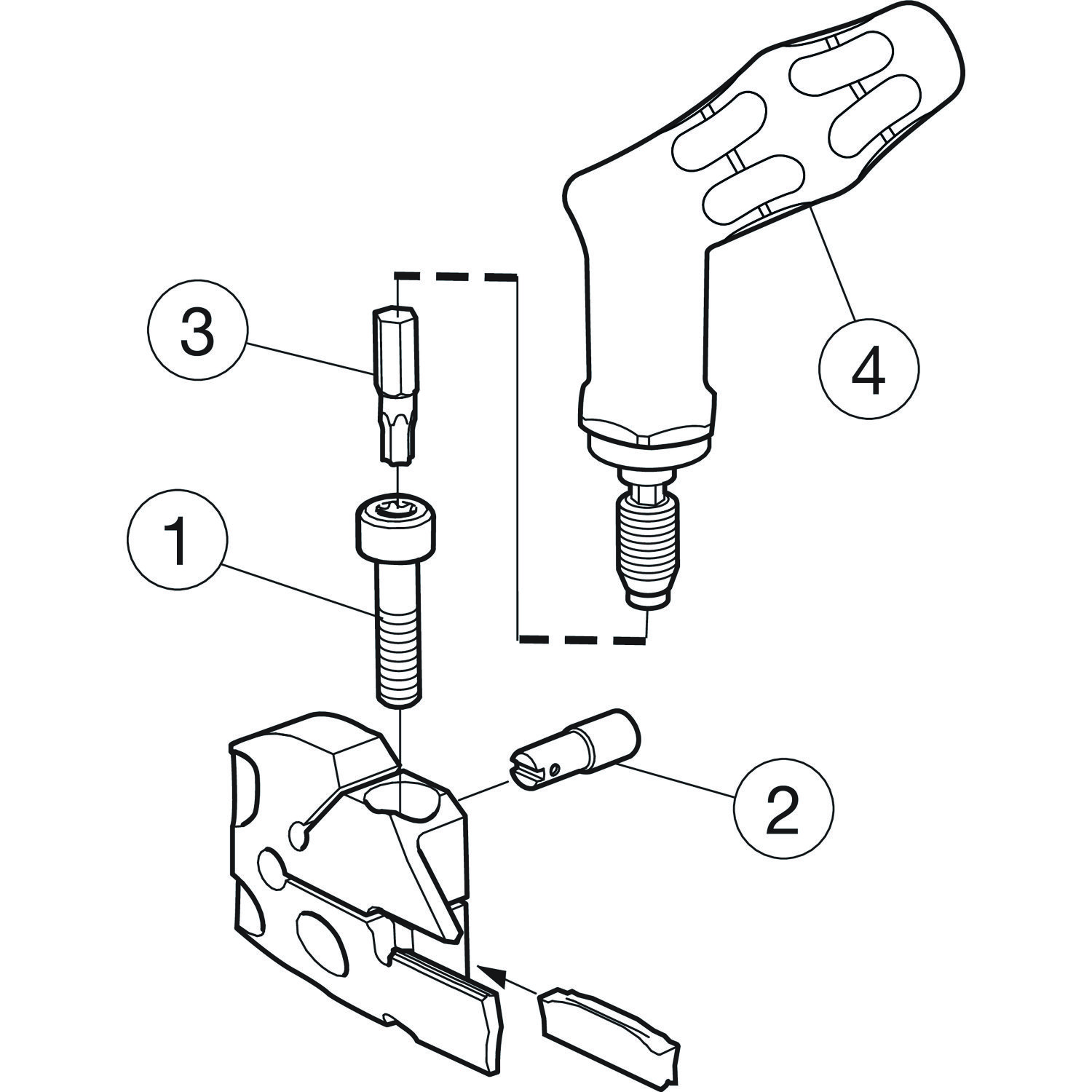

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 012-310
5691 041-02
5680 084-23
5680 105-05 Últimos produtos visitados
