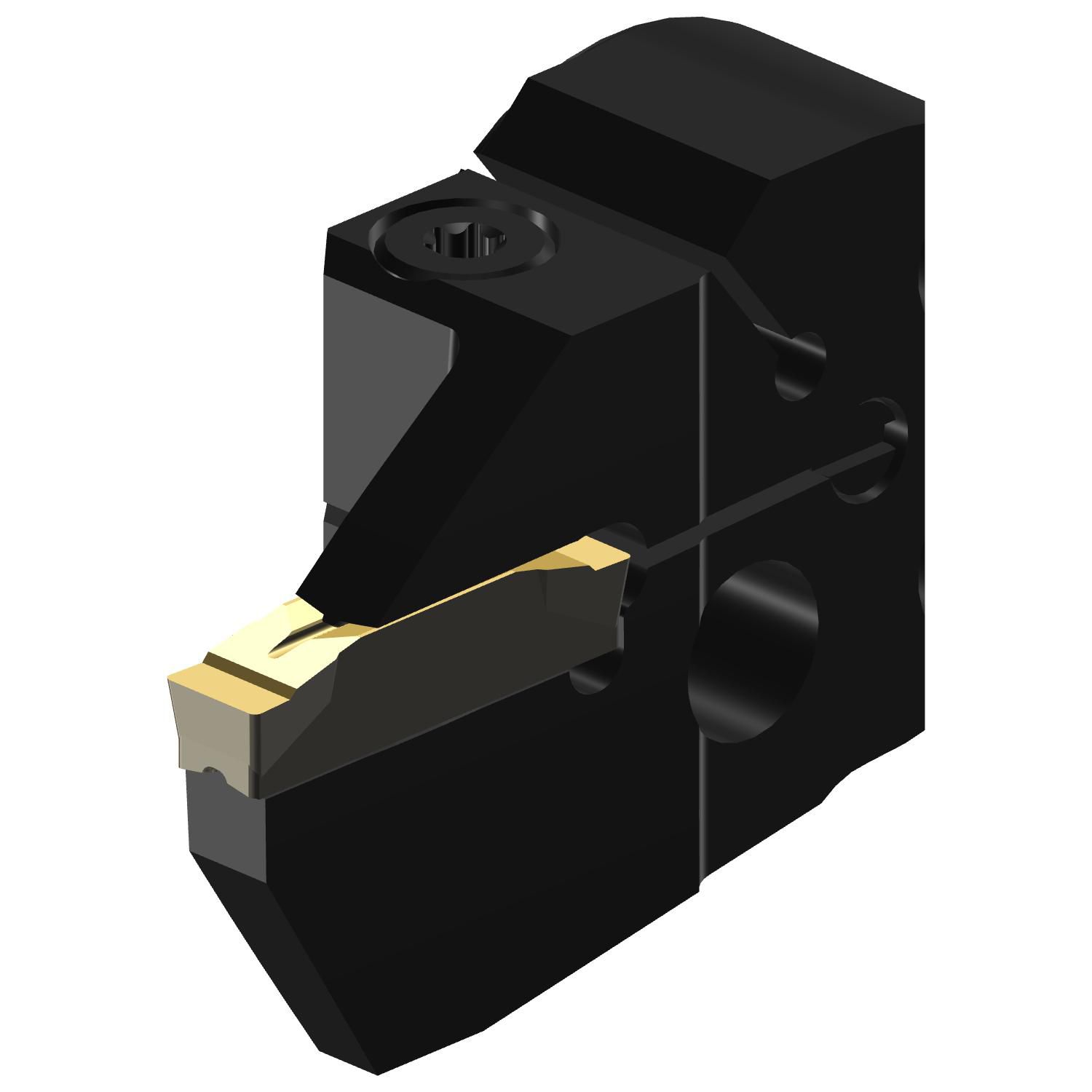

C2A-SL32-LGK18B-220GB

Cabeça de corte CoroCut® 2 para usinagem de canais frontais

Ferramenta para torneamento · comprimento funcional 18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C2A-SL32-LGK18B-220GB
Código compactado: C2A-SL32-LGK18B-220GB
Material ID: 8359173
Família: Ferramentas
Tipo: Corte e canal axial — intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 0,112 kg
EAN: 7323227239118
NCM: 846610
UNSPSC: 27112809
eCl@ss 13: 21181090
Origem: SE
Lançamento: 30/12/2023
CoroPak de lançamento: 24.1

Arquivos CAD

Itens inclusos

1 × 3212 012-310 Parafuso
1 × 5691 041-02 Tubo de refrigeração
1 × 5680 084-23 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C2A-SL32-LGK18B-220GB em realidade aumentada

RA no celular

Modelo gerado do CAD da fábrica, em escala real · 2.014 triângulos.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF	0.1 mm
Altura total	OAH	36 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	90
Balanço máximo	OHX	18 mm
Código do tamanho do assento da pastilha	SSC_M	K
Código do tamanho do assento da pastilha	SSC_N	K
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento funcional	LF	18 mm
Diâmetro da conexão	DCONMS	32 mm
Diâmetro externo máximo do canal axial	DAXX	1000 mm
Diâmetro interno mínimo do canal axial	DAXIN	220 mm
Direção da interface de adaptação da máquina	ADINTMS	SL cabeça (parafuso montado) — tamanho 32
Largura funcional	WF	41.1 mm
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroCut 2 — tamanho K (C2I-K2-0600-)
Pressão de refrigeração	CP	150 mm
Profundidade máxima de corte	CDX	18 mm
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda
Tipo código de saída de refrigeração	CXSC	Saída radial
Tipo de alimentação da saída de refrigerante	CXST	Acima da aresta de corte
Torque	TQ	4 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
