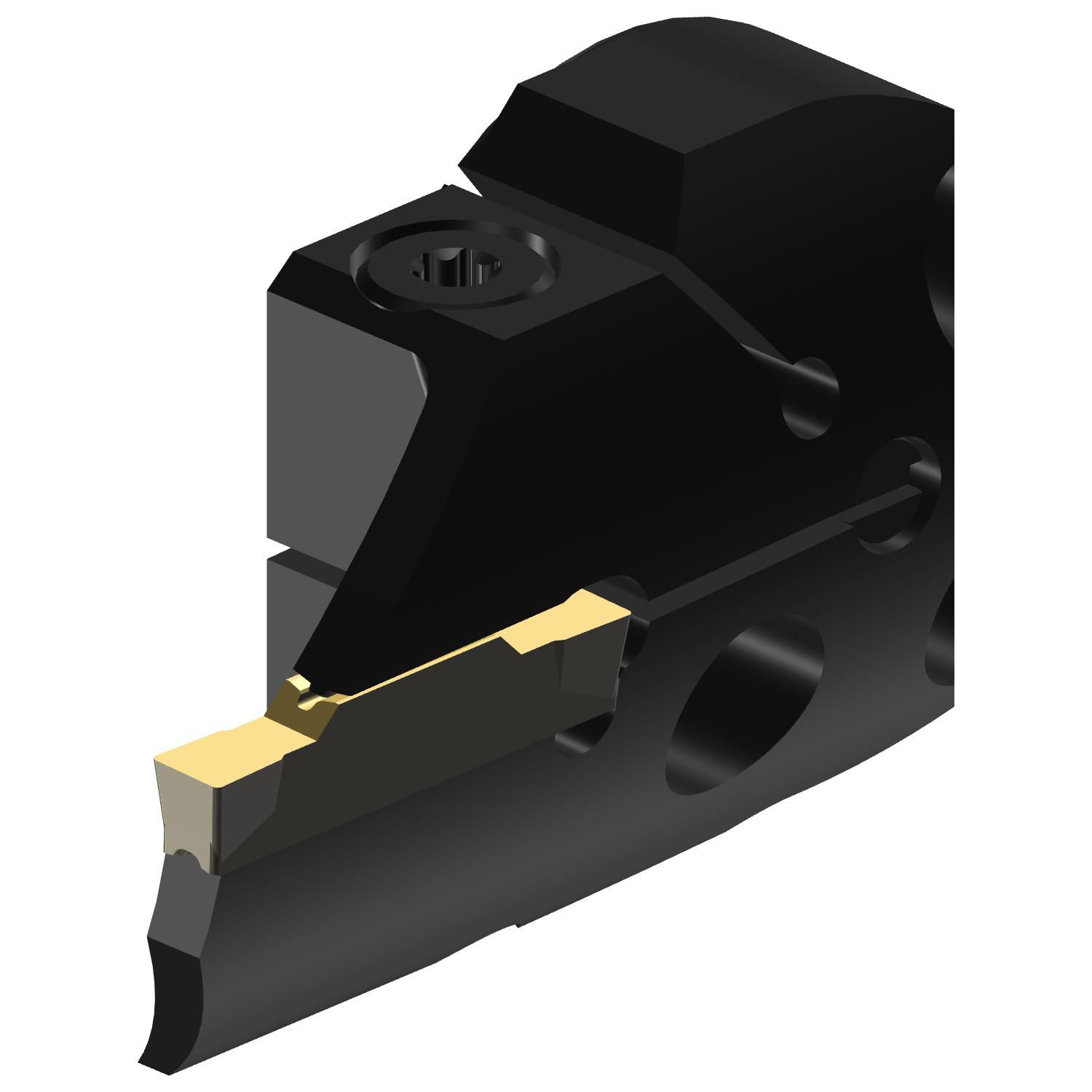

C2A-SL32-LGH18A-040GB
Cabeça de corte CoroCut® 2 para usinagem de canais frontais
Ferramenta para torneamento · comprimento funcional 18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Cotação com a engenharia da Hailtools.
Recomendado
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C2A-SL32-LGH18A-040GB
- Código compactado
- C2A-SL32-LGH18A-040GB
- Material ID
- 8359201
- Família
- Ferramentas
- Tipo
- Axial P&G Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 0.095 Kilogram
- EAN
- 7323227239392
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181090
- Origem
- SE
- Lançamento
- 30/12/2023
- CoroPak de lançamento
- 24.1
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 2.198 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0.1 mm |
| Altura total | OAH | 36 mm |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 90 |
| Balanço máximo | OHX | 18 mm |
| Código do tamanho do assento da pastilha | SSC_M | H |
| Código do tamanho do assento da pastilha | SSC_N | H |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento funcional | LF | 18 mm |
| Coolant exit supply type | CXST | over the cutting edge |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro externo máximo do canal axial | DAXX | 60 mm |
| Diâmetro interno mínimo do canal axial | DAXIN | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL head (screw mounted) -size 32 |
| Largura funcional | WF | 41.1 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut 2 -size H (C2I-H2-0400-) |
| Pressão de refrigeração | CP | 150 mm |
| Profundidade máxima de corte | CDX | 18 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | radial exit |
| Torque | TQ | 3 mm |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 012-310
5691 041-02
5680 084-23
5680 105-05 Últimos produtos visitados
