C2A-QSA16-RGH15B-132CB — Foto do produto

Foto do produto

Ferramentas · Corte e canal axial — intercambiável

C2A-QSA16-RGH15B-132CB

Ferramenta convencional CoroCut® 2 QS para usinagem de canais frontais

Ferramenta para torneamento · comprimento funcional 107,01 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C2A-QSA16-RGH15B-132CB
Código compactado
C2A-QSA16-RGH15B-132CB
Material ID
8289920
Família
Ferramentas
Tipo
Corte e canal axial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,552 kg
EAN
7323226939187
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181090
Origem
SE
Lançamento
20/02/2023
CoroPak de lançamento
23.1

Arquivos CAD

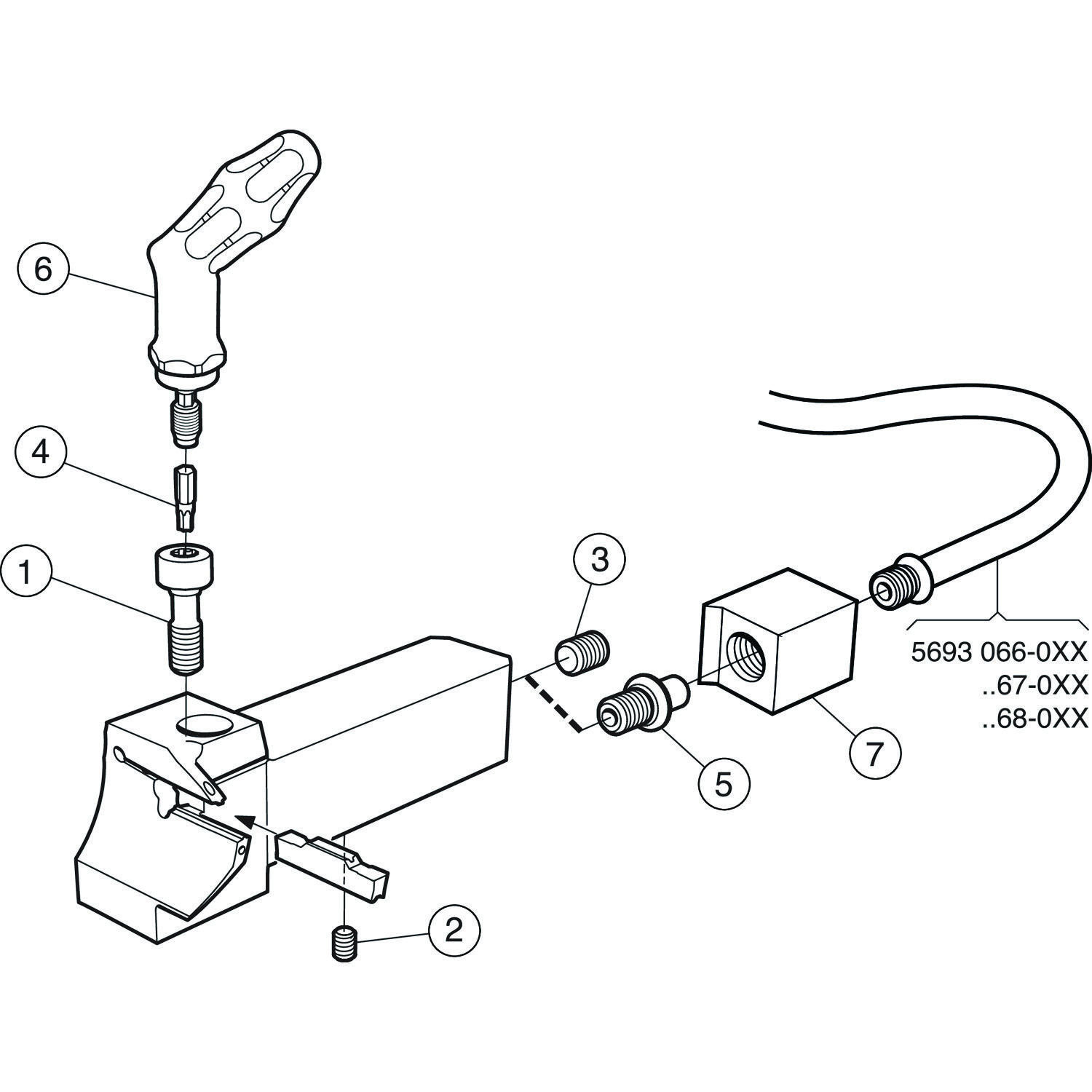

Itens inclusos

  • 1 × 5512 044-02 Parafuso de fixação
  • 1 × 3214 013-01 Tampão
  • 1 × 3214 012-01 Tampão
  • 1 × 5680 084-16 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

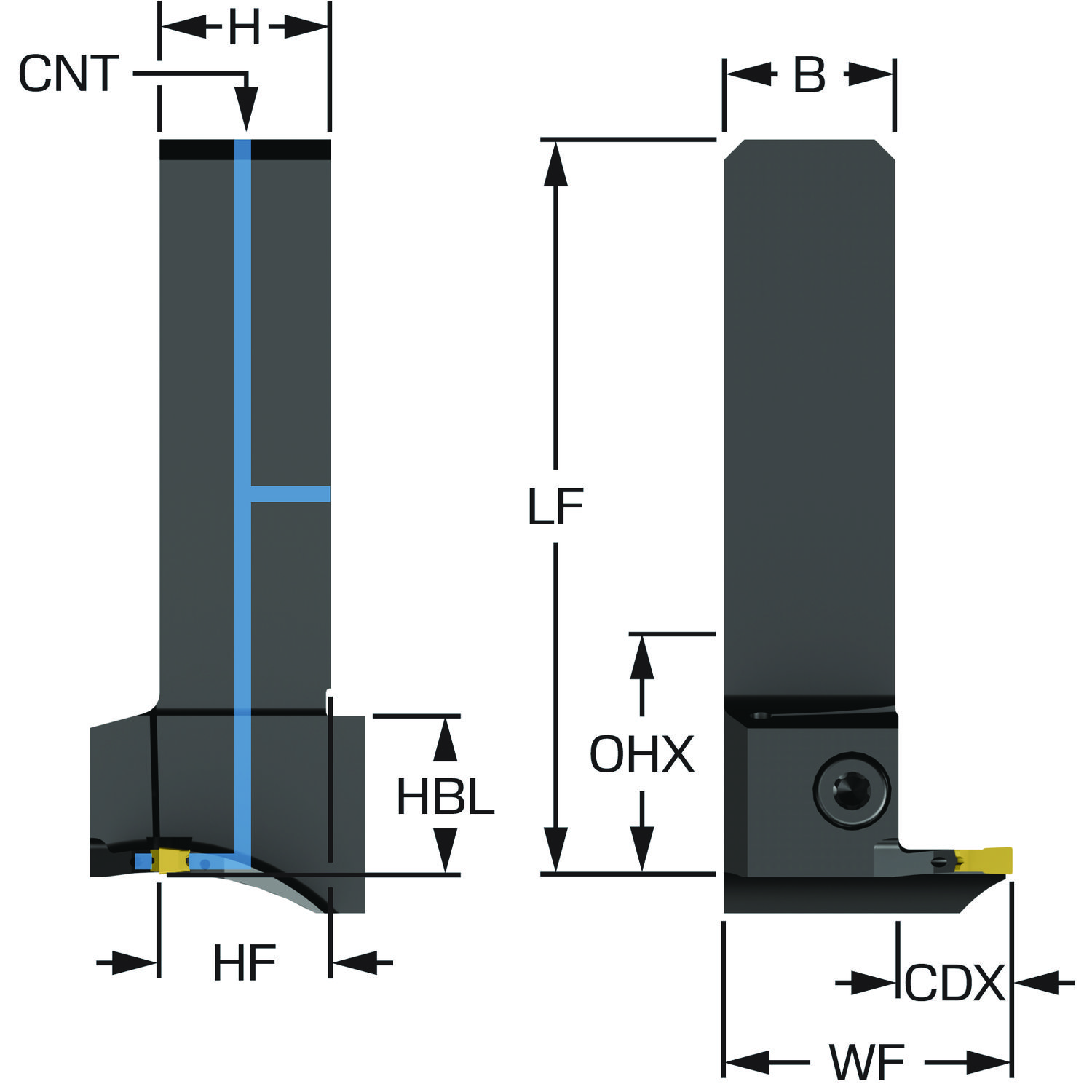

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 25.4 mm
Altura funcional HF 25.4 mm
Altura total OAH 41.4 mm
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 48.5 mm
Balanço mínimo OHN 23 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M H
Código do tamanho do assento da pastilha SSC_N H
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 107.0102 mm
Comprimento total OAL 107.0102 mm
Diâmetro externo máximo do canal axial DAXX 229.997 mm
Diâmetro interno mínimo do canal axial DAXIN 132.0038 mm
Diâmetro mínimo do furo DMIN 140 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 1 x 1
Direção do suporte do canal axial AXGSUP 2
Identificação da pastilha padrão MIID C2I-H2N-0400-
Largura da haste B 25.4 mm
Largura funcional WF 42.418 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 — tamanho H (C2I-H2-0400-)
Peso do item WT 0.552 kg
Pressão de refrigeração CP 150 bar
Pressão de refrigeração CP 150 mm
Profundidade máxima de corte CDX 15.00124 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tamanho da rosca da entrada para refrigeração CNT G 1/8-28
Tipo código de saída de refrigeração CXSC Saída radial
Tipo de alimentação da saída de refrigerante CXST Acima e abaixo da aresta de corte
Torque TQ 4.5 Nm
Torque TQ 4.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
