BR10-DB-CC09F-00

Ferramentas · Indexable boring cartridge

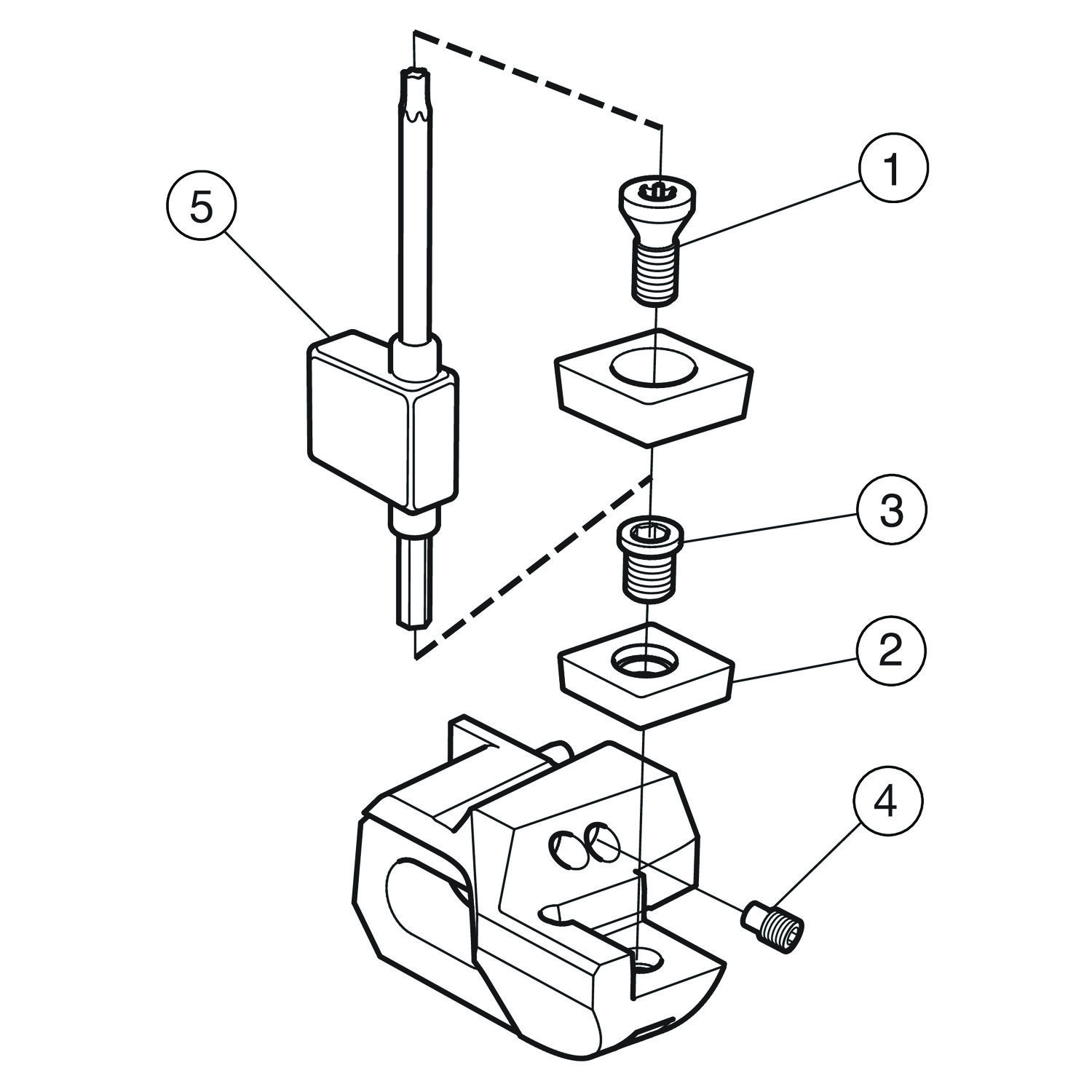

BR10-DB-CC09F-00

Jogo de cassetes para CoroBore® BR10

Ferramenta acoplada. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
BR10-DB-CC09F-00
Código compactado
BR10-DB-CC09F-00
Material ID
7216894
Família
Ferramentas
Tipo
Indexable boring cartridge
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
50.0 Gram
EAN
7323221655334
NCM
846693
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
19/02/2017
CoroPak de lançamento
17.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

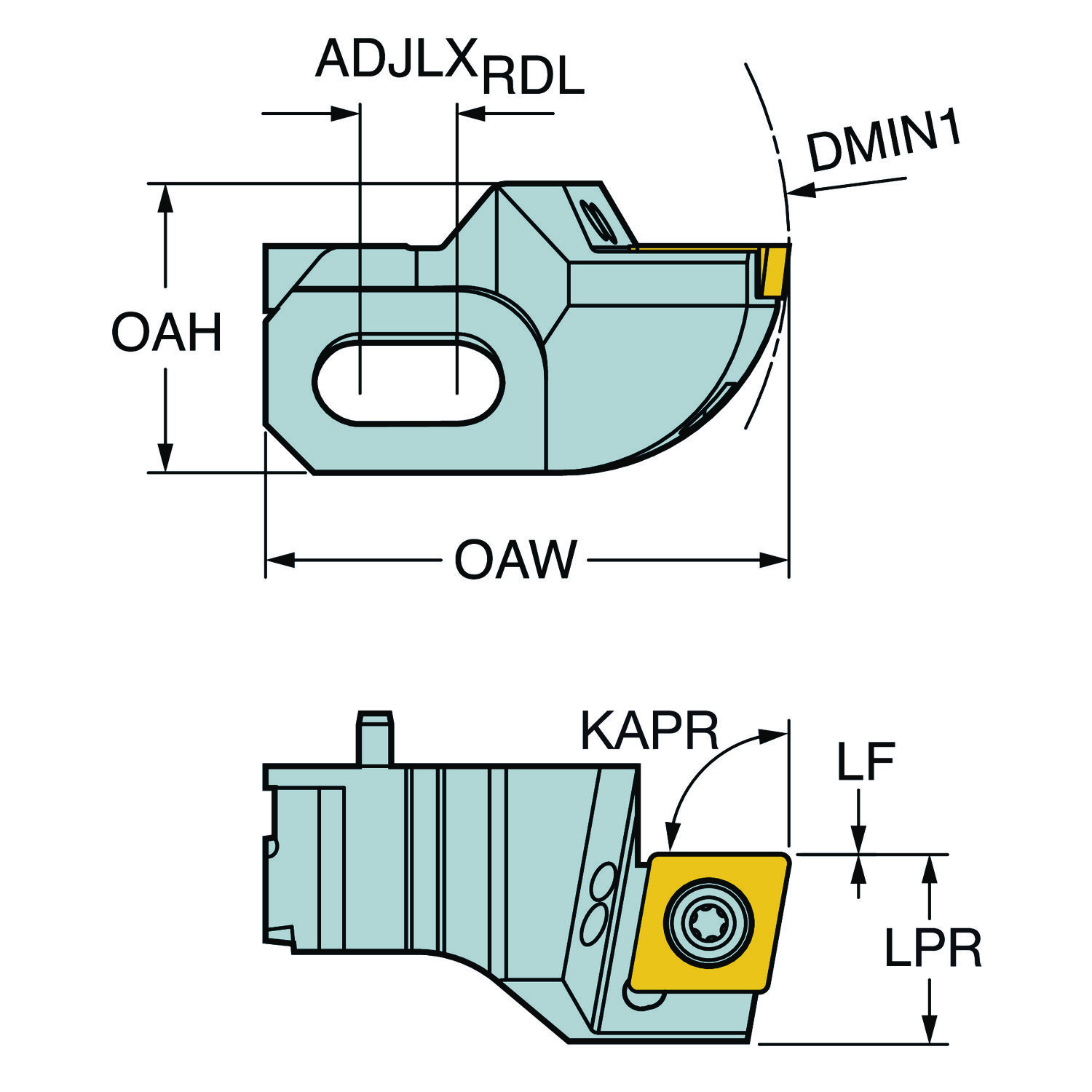

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 21.5 mm
ângulo da aresta de corte da ferramenta KAPR 90
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento da saliência LPR 15 mm
Comprimento funcional LF 0 mm
Diâmetro mínimo do furo DMIN 64 mm
Direção da interface de adaptação da máquina ADINTMS BR10 slide -size D (side A)
Insert included angle EPSR 80
Largura funcional WF 27.5 mm
Largura total OAW 41 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 09T308
Pressão de refrigeração CP 70 mm
Sensor embedded property SEP Não
Sentido HAND Esquerda
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
