Adaptação · Rotating adaptor
B30-X10-032-050
Adaptador MAS-BT para fixação tipo árvore com parafusos para fresa disco

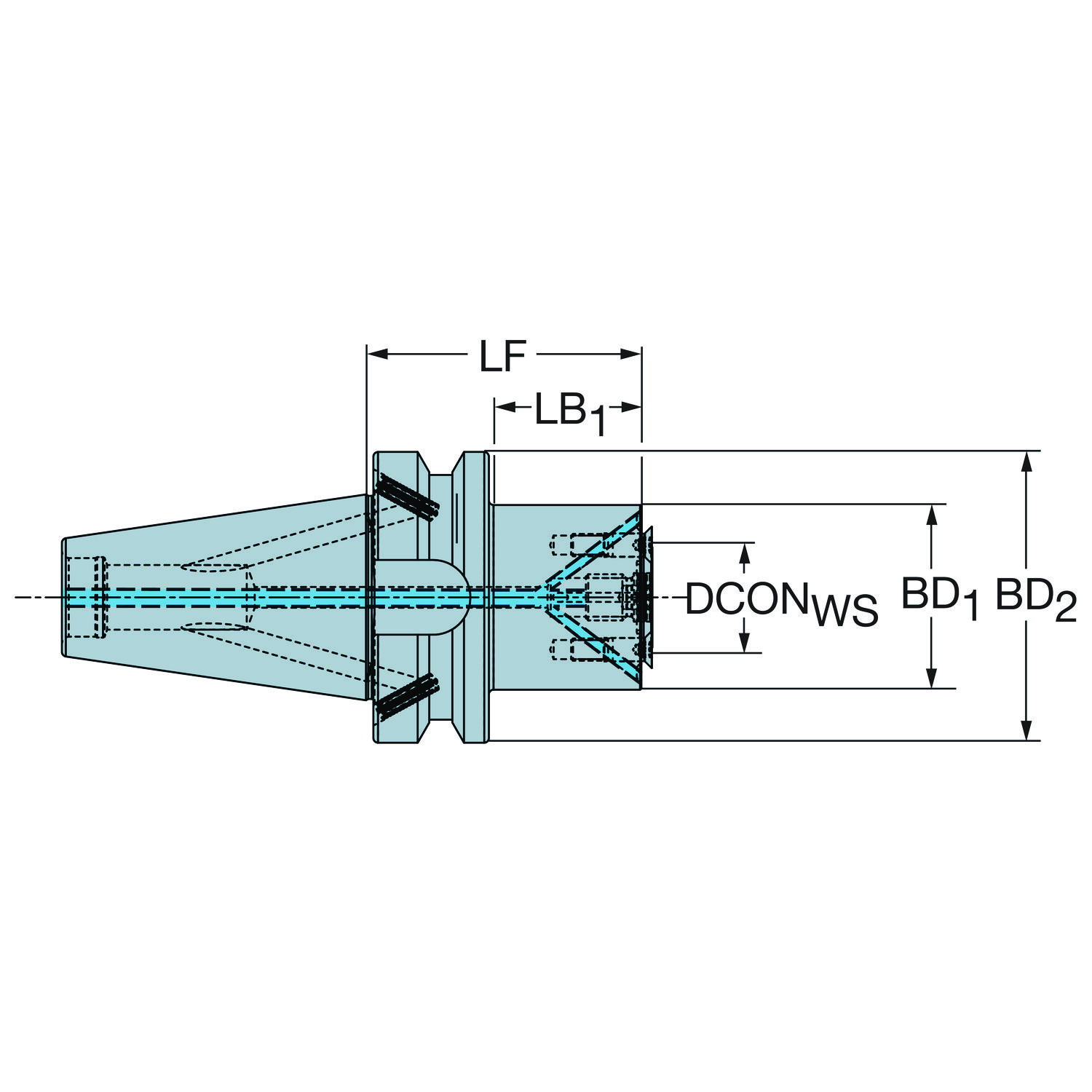

Adaptador simétrico rotativo · comprimento funcional 50 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- B30-X10-032-050
- Código compactado
- B30-X10-032-050
- Material ID
- 6718405
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 558.0 Gram
- EAN
- 26718405
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 21/02/2015
- CoroPak de lançamento
- 15.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento de fixação | LSCWS | 2.4 mm |
| Comprimento do corpo | LB_1 | 27 mm |
| Comprimento do corpo | LB_2 | 50 mm |
| Comprimento funcional | LF | 50 mm |
| Diâmetro da conexão | DCONWS | 10 mm |
| Diâmetro do corpo | BD_1 | 32 mm |
| Diâmetro do corpo | BD_2 | 46 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD central coolant - BT30 |
| Direção de interface de adaptação da peça | ADINTWS | Arbor -Coromant disc mill (4 bolts) -metric: X10 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 12000 |
| Sensor embedded property | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Metric M12 |
| Tipo código de saída de refrigeração | CXSC | axial inclined exit |
| Torque | TQ | 6.4 mm |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 015-11
5680 084-08
5680 099-01 Últimos produtos visitados
