Adaptação · Adaptador rotativo
AEH10-A09.2-SS-080
Haste cilíndrica para adaptador Coromant EH

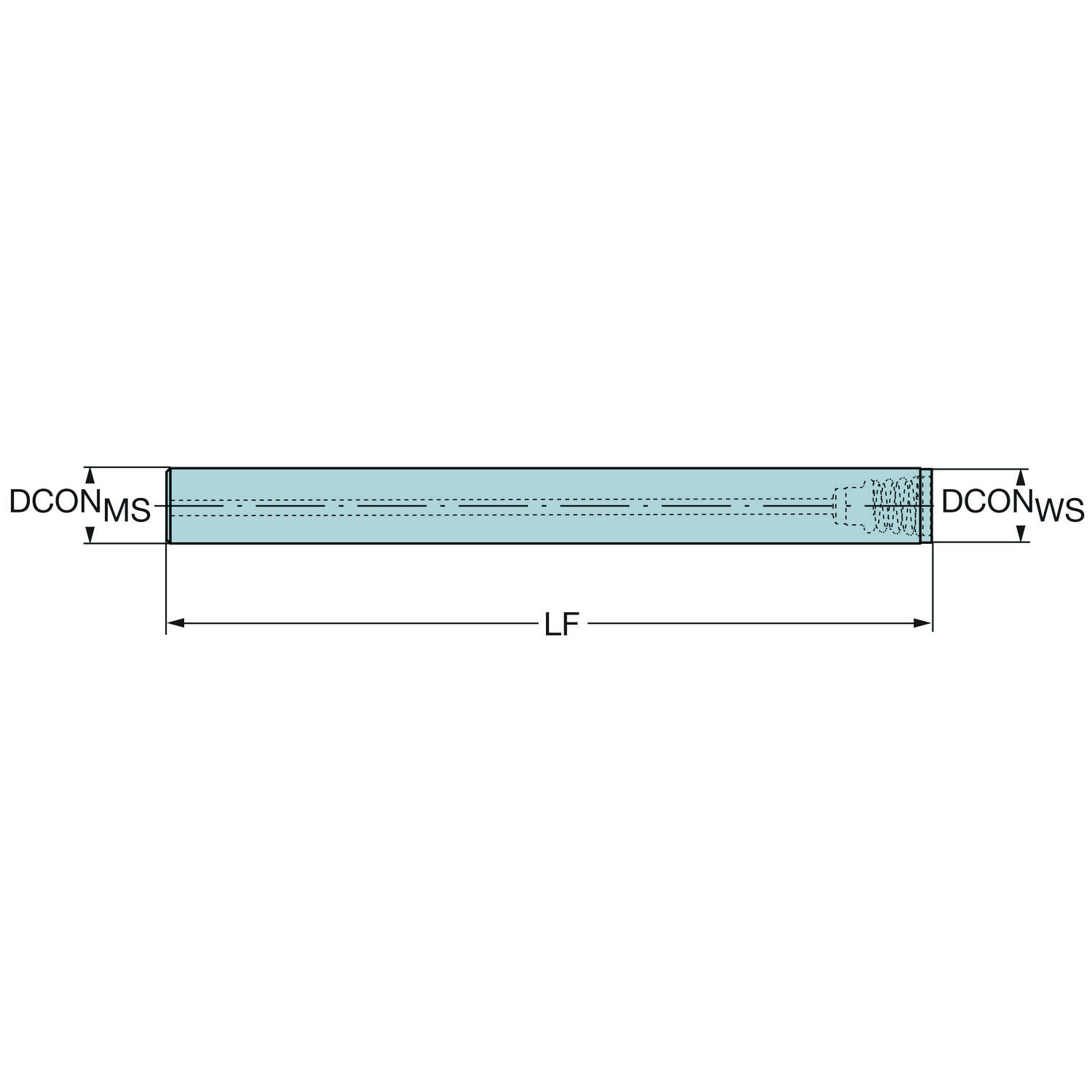

Adaptador simétrico rotativo · comprimento funcional 80 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- AEH10-A09.2-SS-080
- Código compactado
- AEH10-A09.2-SS-080
- Material ID
- 6731079
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 86 g
- EAN
- 26731079
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022001
- Origem
- US
- Lançamento
- 21/02/2015
- CoroPak de lançamento
- 15.1
Arquivos CAD
Itens inclusos
- 1 × 5680 093-01 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 78 mm |
| Comprimento do corpo | LB_1 | 80 mm |
| Comprimento funcional | LF | 80 mm |
| Diâmetro da conexão | DCONMS | 9.2 mm |
| Diâmetro da conexão | DCONWS | 9.15 mm |
| Diâmetro do corpo | BD_1 | 9.2 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 9.20 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant EH — polegada - E10 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 40000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
| Torque | TQ | 12 mm |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 3 no catálogo
