Adaptação · Adaptador rotativo
AE25-A32-SE-065
Haste cilíndrica para adaptador Coromant EH
Adaptador simétrico rotativo · comprimento funcional 165,1 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- AE25-A32-SE-065
- Código compactado
- AE25-A32-SE-065
- Material ID
- 5781743
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,575 kg
- EAN
- 12463754
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022001
- Origem
- DE
- Lançamento
- 19/02/2010
- CoroPak de lançamento
- 10.1
Arquivos CAD
Itens inclusos
- 1 × 5680 093-05 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

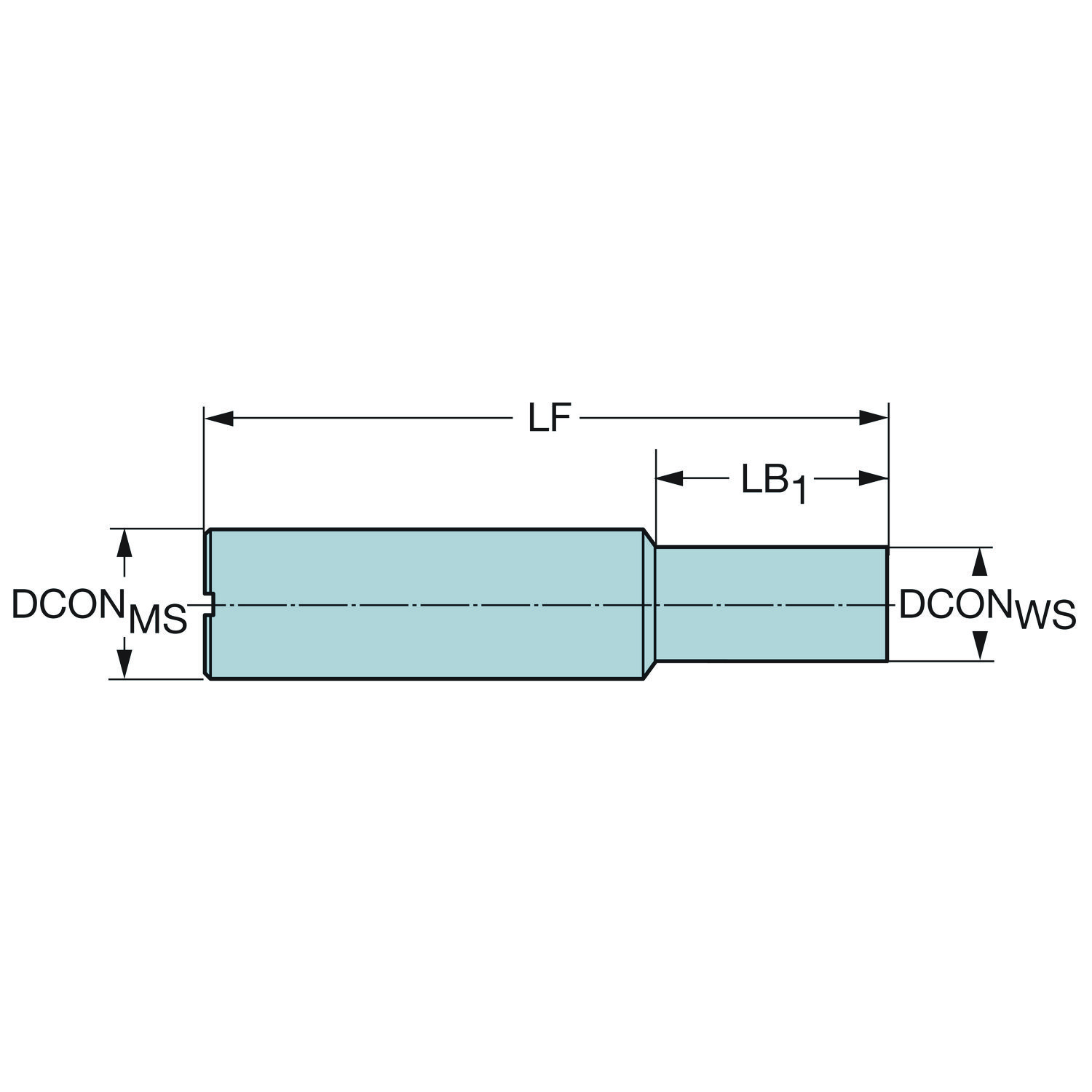

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Metal duro |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 99 mm |
| Comprimento do corpo | LB_1 | 65.6 mm |
| Comprimento do corpo | LB_2 | 165.1 mm |
| Comprimento funcional | LF | 165.1 mm |
| Diâmetro da conexão | DCONMS | 31.75 mm |
| Diâmetro da conexão | DCONWS | 24.4 mm |
| Diâmetro do corpo | BD_1 | 24.4 mm |
| Diâmetro do corpo | BD_2 | 31.75 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 1 1/4 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant EH — polegada - E25 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 37000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
| Torque | TQ | 65 mm |
