Adaptação · Adaptador rotativo
AA3B27-50 38 090
CAT-V para adaptador ISO 9766
Adaptador simétrico rotativo · comprimento funcional 90 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para AA3B27-50 38 090.
Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- AA3B27-50 38 090
- Código compactado
- AA3B27-5038090
- Material ID
- 5721554
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 3,596 kg
- EAN
- 12452716
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SI
- Lançamento
- 08/09/2009
- CoroPak de lançamento
- 09.2
Arquivos CAD
- STP básico 76053754.stp
- STP detalhado 76053755.stp
- DXF 2D 76053753.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 2 × 5514 022-09 Parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

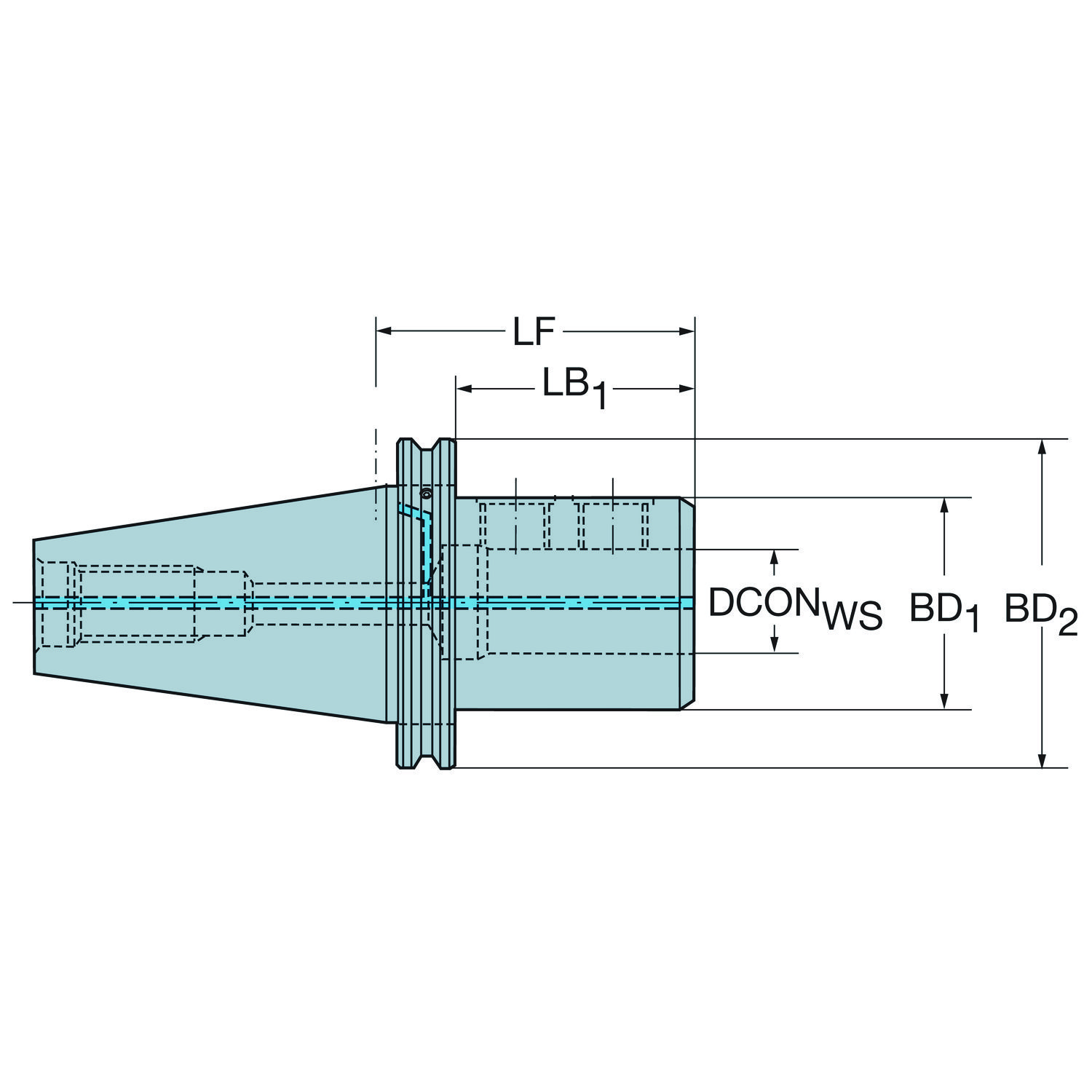

| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento de fixação | LSCWS | 71.5 mm |
| Comprimento do corpo | LB_1 | 67.9 mm |
| Comprimento do corpo | LB_2 | 90 mm |
| Comprimento funcional | LF | 90 mm |
| Diâmetro da conexão | DCONWS | 38.1 mm |
| Diâmetro do corpo | BD_1 | 65 mm |
| Diâmetro do corpo | BD_2 | 98.42 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CAT-V -AD/B central/refrigeração pelo flange - CAT-V50 |
| Direção de interface de adaptação da peça | ADINTWS | Fixação cilíndrica (ISO9766 broca haste/bucha) — polegada: 1 1/2 |
| Pressão de refrigeração | CP | 20 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 12000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Polegada 1"-8 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 45 mm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 172 no catálogo
132L-A24-A20 Luva cilindrica
132P-241241-B Bucha cilíndrica com posicionamento Easy-Fix
132P-241641-B Bucha cilíndrica com posicionamento Easy-Fix
266LKF-D24-3 Barra de mandrilar CoroThread® 266 para torneamento de roscas
266LKF-D24-4 Barra de mandrilar CoroThread® 266 para torneamento de roscas
266RKF-D24-3 Barra de mandrilar CoroThread® 266 para torneamento de roscas
266RKF-D24-4 Barra de mandrilar CoroThread® 266 para torneamento de roscas
A24T-DCLNL 4 Barra de mandrilar T-Max® P para torneamento
A24T-DCLNL 5 Barra de mandrilar T-Max® P para torneamento
A24T-DCLNR 4 Barra de mandrilar T-Max® P para torneamento
A24T-DCLNR 5 Barra de mandrilar T-Max® P para torneamento
A24T-DDUNL 4 Barra de mandrilar T-Max® P para torneamento
A24T-DDUNR 4 Barra de mandrilar T-Max® P para torneamento
A24T-DSKNL 4 Barra de mandrilar T-Max® P para torneamento
A24T-DSKNR 4 Barra de mandrilar T-Max® P para torneamento
A24T-DTFNL 3 Barra de mandrilar T-Max® P para torneamento
A24T-DTFNL 4 Barra de mandrilar T-Max® P para torneamento
A24T-DTFNR 3 Barra de mandrilar T-Max® P para torneamento
A24T-DTFNR 4 Barra de mandrilar T-Max® P para torneamento
A24T-DVUNL 3 Barra de mandrilar T-Max® P para torneamento
A24T-DVUNR 3 Barra de mandrilar T-Max® P para torneamento
A24T-DWLNL 4 Barra de mandrilar T-Max® P para torneamento
A24T-DWLNR 4 Barra de mandrilar T-Max® P para torneamento
A24T-PCLNL4HP Barra de mandrilar T-Max® P para torneamento
A24T-PCLNR4HP Barra de mandrilar T-Max® P para torneamento
A24T-PDUNL4HP Barra de mandrilar T-Max® P para torneamento
A24T-PDUNR4HP Barra de mandrilar T-Max® P para torneamento
A24T-SCLCL 4 Barra de mandrilar CoroTurn® 107 para torneamento
A24T-SCLCR 4 Barra de mandrilar CoroTurn® 107 para torneamento
A24T-STFCL 3 Barra de mandrilar CoroTurn® 107 para torneamento
A24T-STFCR 3 Barra de mandrilar CoroTurn® 107 para torneamento
A24T-SVPBL 3 Barra de mandrilar CoroTurn® 107 para torneamento
A24T-SVPBR 3 Barra de mandrilar CoroTurn® 107 para torneamento
A24T-SVQBR 3 Barra de mandrilar CoroTurn® 107 para torneamento
A24T-SVUBL 3 Barra de mandrilar CoroTurn® 107 para torneamento
A24T-SVUBR 3 Barra de mandrilar CoroTurn® 107 para torneamento
A416.2-LX31-38 Bucha excêntrica
A570-2C D24 11-40 Haste cilíndrica para adaptador CoroTurn® SL
A880-D1250LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1250LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1250LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1250LX38-05 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1312LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1312LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1312LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1312LX38-05 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1375LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1375LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1375LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1375LX38-05 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1437LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1437LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1437LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1437LX38-05 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1500LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1500LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1500LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1500LX38-05 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1562LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1562LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1562LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1562LX38-05 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1625LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1625LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1625LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1625LX38-05 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1687LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1687LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1687LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1687LX38-05 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1750LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1750LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1750LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D1875LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1875LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D1875LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D2000LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D2000LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D2000LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D2125LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D2125LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D2125LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D2250LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D2250LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D2250LX38-04 Corpo de Broca CoroDrill® 880 com pastilha intercambiável
A880-D2375LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D2375LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D2500LX38-02 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
A880-D2500LX38-03 Corpo de Broca CoroDrill® 880 com pastilha intercambiável Recomendado
C2R-CFA24-LG11GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2R-CFA24-LH11GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2R-CFA24-LJ11GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2R-CFA24-LK11GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2R-CFA24-RG11GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2R-CFA24-RH11GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2R-CFA24-RJ11GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2R-CFA24-RK11GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2T-CFA24-LX20J25GB Barra de mandrilar CoroCut® 2 para perfilamento Recomendado
C2T-CFA24-LX20L25GB Barra de mandrilar CoroCut® 2 para perfilamento Recomendado
C2T-CFA24-RX20J25GB Barra de mandrilar CoroCut® 2 para perfilamento Recomendado
C2T-CFA24-RX20L25GB Barra de mandrilar CoroCut® 2 para perfilamento Recomendado
C4-NC2000-10020-A24 Haste cilíndrica com planos para unidade de fixação Coromant Capto®
C4-NC3000-10020-A24 Haste cilíndrica com planos para unidade de fixação Coromant Capto®
DS20-D3175LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3175LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3175LX38-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3175LX38-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3332LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3332LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3332LX38-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3332LX38-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3493LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3493LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3493LX38-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3493LX38-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3650LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3650LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3650LX38-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3650LX38-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3810LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3810LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3810LX38-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3810LX38-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3967LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3967LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3967LX38-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D3967LX38-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4128LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4128LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4128LX38-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4128LX38-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4285LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4285LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4285LX38-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4285LX38-07 corpo de broca com pastilha intercambiável corodrill® Recomendado
DS20-D4445LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4445LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4445LX38-06 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4445LX38-07 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4763LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D4763LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D5080LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D5080LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill® Recomendado
DS20-D5398LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D5398LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D5715LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D5715LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D6033LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D6033LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D6350LX38-04 Corpo de Broca com pastilha intercambiável CoroDrill®
DS20-D6350LX38-05 Corpo de Broca com pastilha intercambiável CoroDrill®
EF-A24-A04 Bucha cilíndrica com posicionamento Easy-Fix
EF-A24-A05 Bucha cilíndrica com posicionamento Easy-Fix
EF-A24-A06 Bucha cilíndrica com posicionamento Easy-Fix
EF-A24-A08 Bucha cilíndrica com posicionamento Easy-Fix
EF-A24-A10 Bucha cilíndrica com posicionamento Easy-Fix
EF-A24-A12 Bucha cilíndrica com posicionamento Easy-Fix
EF-A24-A16 Bucha cilíndrica com posicionamento Easy-Fix
HT30D-CYA24 387-32 Haste cilíndrica para adaptador CoroTurn® SL antivibratório
HT30D-CYA24 501-32 Haste cilíndrica para adaptador CoroTurn® SL antivibratório
HT40D-CYA24 273-32 Haste cilíndrica para adaptador CoroTurn® SL antivibratório
LAG123G043-24B Barra de mandrilar CoroCut® 1-2 para usinagem de canais
LAX123J094-24B-020 Barra de mandrilar CoroCut® 1-2 para perfilamento
LAX123L094-24B-020 Barra de mandrilar CoroCut® 1-2 para perfilamento
RAG123G043-24B Barra de mandrilar CoroCut® 1-2 para usinagem de canais
RAX123J094-24B-020 Barra de mandrilar CoroCut® 1-2 para perfilamento
RAX123L094-24B-020 Barra de mandrilar CoroCut® 1-2 para perfilamento
RTBAP 24M 4 Barra de mandrilar T-Max® S para torneamento
SI-CTLHOL-12143 Barra de mandrilar Top Lok para usinagem de canais
SI-CTLHOR-12143 Barra de mandrilar Top Lok para usinagem de canais
SL-D24-32NF Adaptador de Haste cilíndrica com rebaixos para CoroTurn® SL
SL-D24-40NF Adaptador de Haste cilíndrica com rebaixos para CoroTurn® SL Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado
E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
3214 010-355
3021 011-380
