Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Arbor -type A (FDA22)

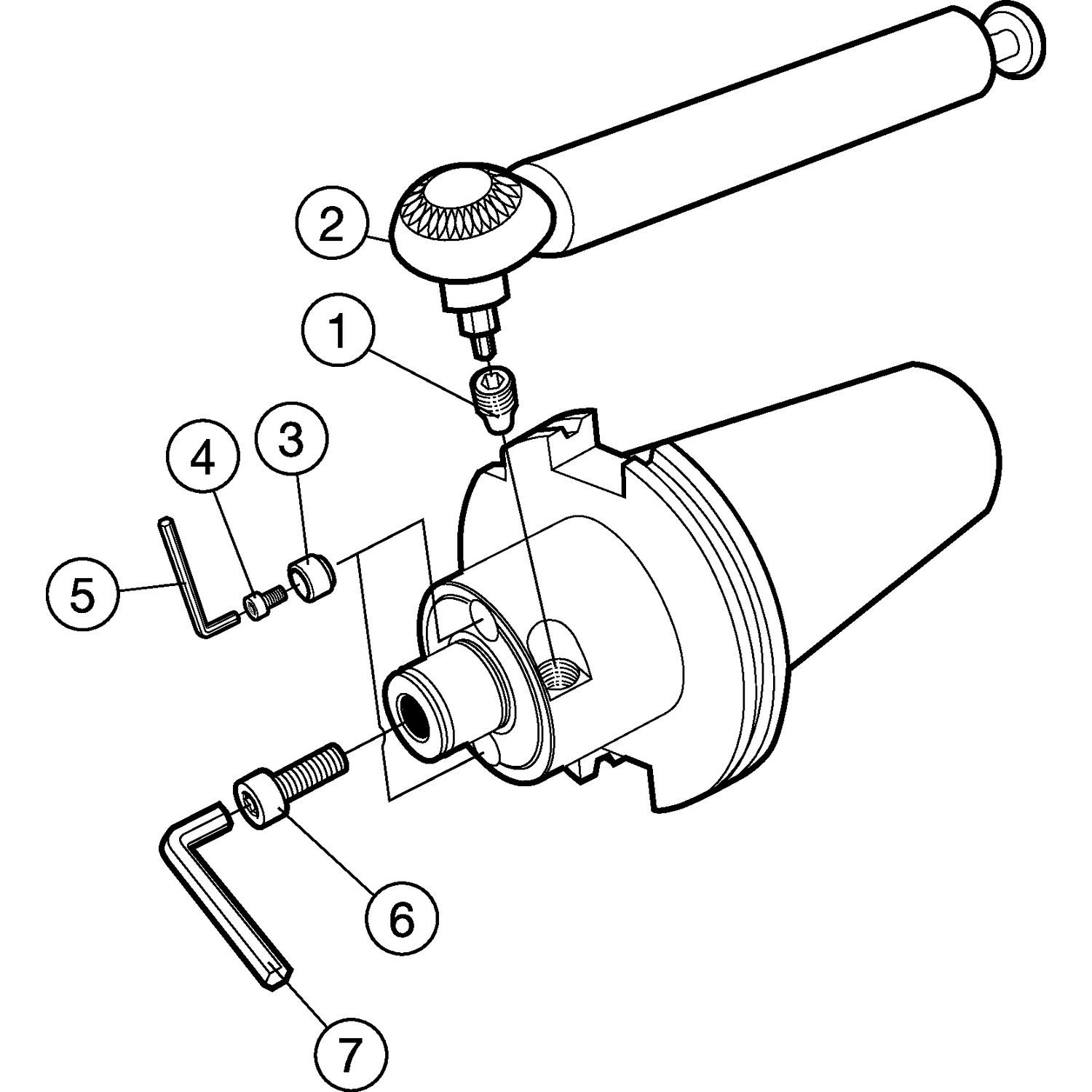

Vista explodida
Adaptação · Adaptador rotativo
AA3B05CG-40 19 066
Adaptador CAT-V para Hydro-Grip® tipo árvore

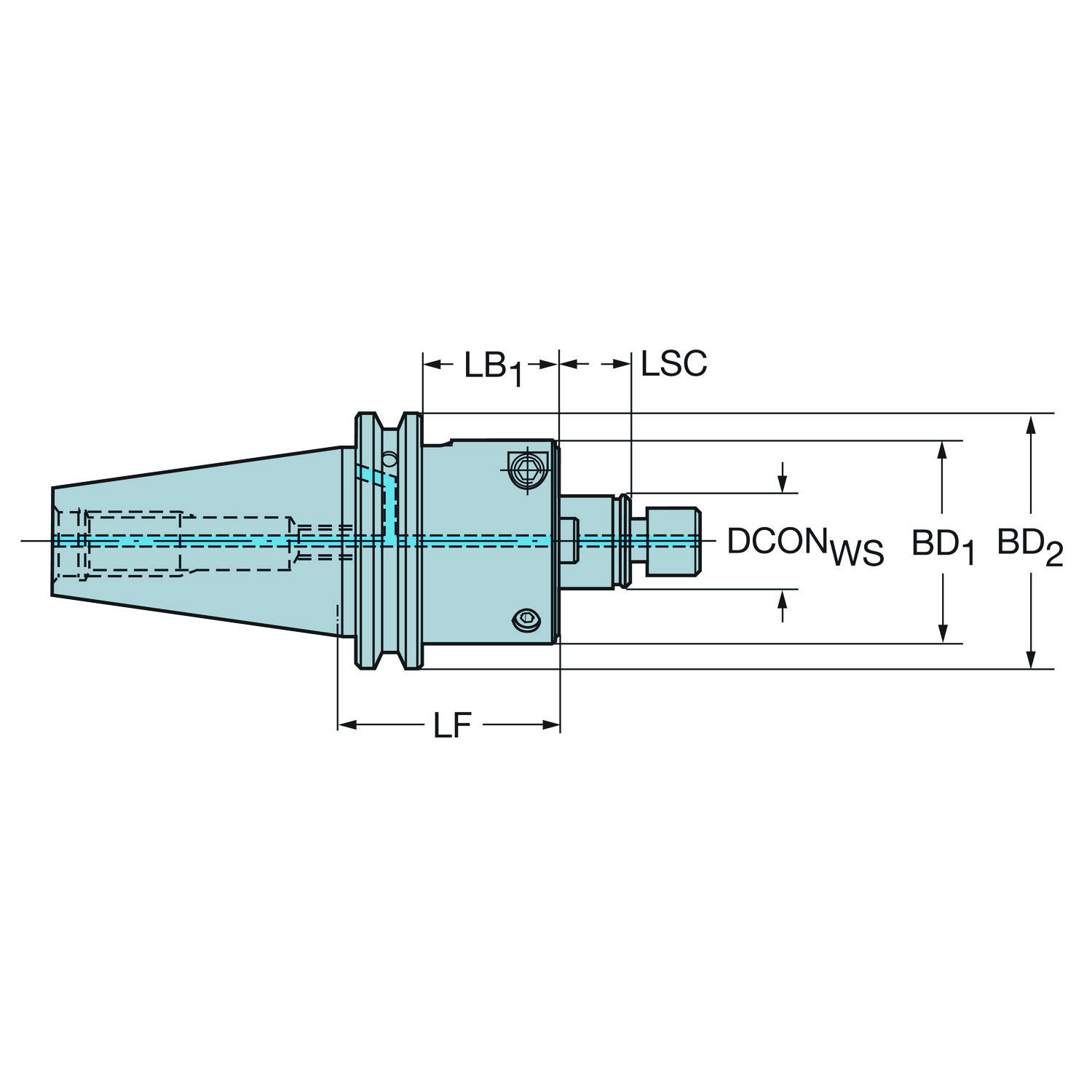

Adaptador simétrico rotativo · comprimento funcional 66 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para AA3B05CG-40 19 066.
Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDF
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDFBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- AA3B05CG-40 19 066
- Código compactado
- AA3B05CG-4019066
- Material ID
- 5721255
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 1,286 kg
- EAN
- 12234515
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Lançamento
- 26/02/2007
- CoroPak de lançamento
- 07.1
Arquivos CAD
- STP básico 72893855.stp
- DXF 2D 72893856.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balancing by rotational test |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento do corpo | LB_1 | 46.95 mm |
| Comprimento do corpo | LB_2 | 66 mm |
| Comprimento funcional | LF | 66 mm |
| Comprimento total | OAL | 134.4 mm |
| Diâmetro da conexão | DCONWS | 19.05 mm |
| Diâmetro do corpo | BD_1 | 48 mm |
| Diâmetro do corpo | BD_2 | 59.8 mm |
| Diâmetro funcional | DFC | 44.45 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CAT-V -AD/B central/refrigeração pelo flange - CAT-V40 |
| Direção de interface de adaptação da peça | ADINTWS | Hidráulico fixação eixo porta-fresa -A/B (parafuso central/arruela) — polegada: 3/4 |
| Kappa (eixo z rot.) | KAP | 0 |
| Peso do item | WT | 1.286 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 23000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Polegada 5/8"-11 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 25 Nm |
