Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Adaptador - x diâmetros
Foto do produto
Adaptação · Adaptador rotativo
A393.14-19 25 203
Haste cilíndrica para mandril porta-pinça ER

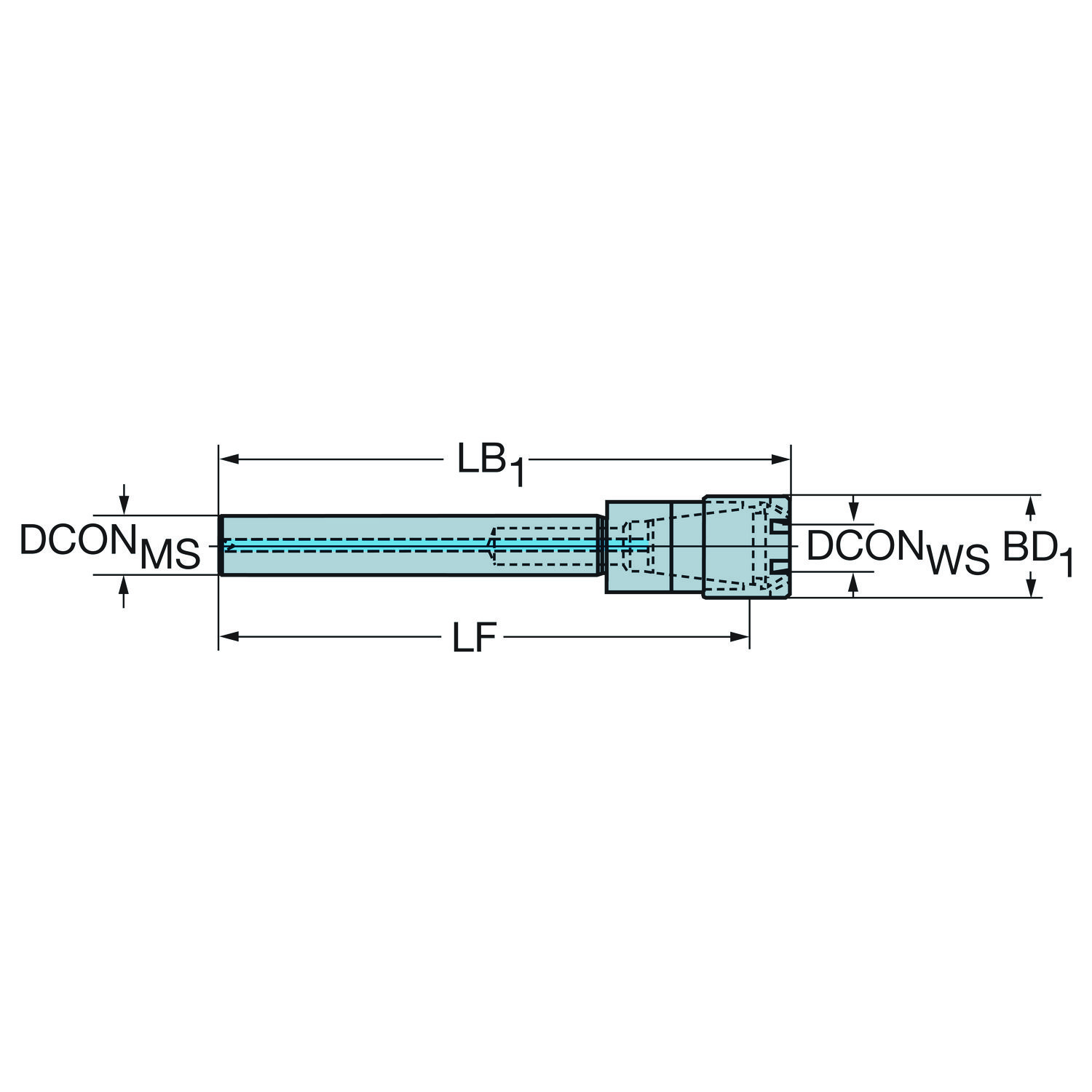

Adaptador simétrico rotativo · comprimento funcional 191,7 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- A393.14-19 25 203
- Código compactado
- A393.14-1925203
- Material ID
- 5722948
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 480 g
- EAN
- 12314072
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21020302
- Origem
- CH
- Lançamento
- 18/06/2007
- CoroPak de lançamento
- 08.1
Arquivos CAD
Itens inclusos

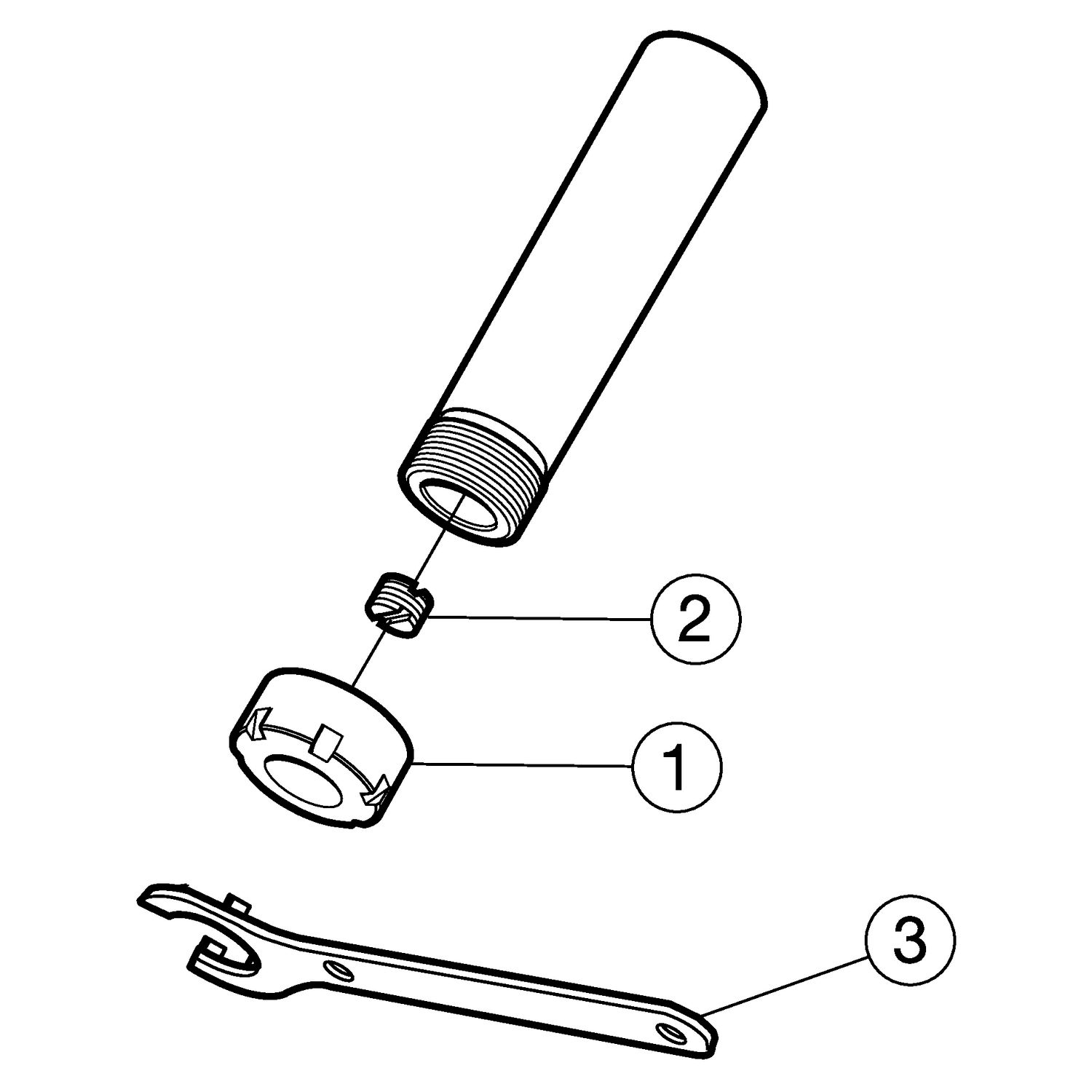

- 1 × 5533 050-02 Porca de trava
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 152 mm |
| Comprimento do corpo | LB_1 | 203 mm |
| Comprimento funcional | LF | 191.7 mm |
| Diâmetro da conexão | DCONMS | 19.05 mm |
| Diâmetro da conexão | DCONWS | 26 mm |
| Diâmetro do corpo | BD_1 | 41.7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 3/4 |
| Direção de interface de adaptação da peça | ADINTWS | ER pinça (DIN6499-B) -ER25 |
| Pressão de refrigeração | CP | 20 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 4.3 mm |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 25 no catálogo
132N-25A12 Luva cilindrica 132N-40A12 Luva cilindrica
132P-201233-B Bucha cilíndrica com posicionamento Easy-Fix 132P-241241-B Bucha cilíndrica com posicionamento Easy-Fix 132P-321249-B Bucha cilíndrica com posicionamento Easy-Fix
A393.CF-25 12 56 Luva cilindrica
A393.CG-25 12 56 Luva cilindrica A393.CG-32 12 60 Luva cilindrica
A393.CGS-25 12 56 Luva cilindrica A393.CGS-31 12 60A Luva cilindrica A393.CGS-32 12 60 Luva cilindrica
A416.2-LX19-25 Bucha excêntrica
AA3B27-40 19 080 CAT-V para adaptador ISO 9766 AA3B27-50 19 080 CAT-V para adaptador ISO 9766
C4-131-00060-750 Coromant Capto® para adaptador com haste cilíndrica
C4-A391.19-19 094 Coromant Capto® para mandril com fixação térmica
C5-131-00060-750 Coromant Capto® para adaptador com haste cilíndrica
C5-A391.19-19 151 Coromant Capto® para mandril com fixação térmica
C6-131-00065-750 Coromant Capto® para adaptador com haste cilíndrica
C6-A391.19-19 085 Coromant Capto® para mandril com fixação térmica
C8-A391.19-19 095 Coromant Capto® para mandril com fixação térmica
EF-A20-A12 Bucha cilíndrica com posicionamento Easy-Fix EF-A24-A12 Bucha cilíndrica com posicionamento Easy-Fix
HA06-A-SH19-S-120 HSK para mandril iLock com fixação térmica HA10-A-SH19-S-120 HSK para mandril iLock com fixação térmica Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos de reposição desta ferramenta (não vêm com ela). Quem tem página no catálogo abre com um clique.
5680 096-02 Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
