Ferramentas · Fresa de canais intercambiável
A328-044B19-13M
Corpo de Fresa CoroMill® 328 para fresamento de canais
Fresa · diâmetro de corte 44 mm, comprimento funcional 124,99 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A328-044B19-13M.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroMill 328 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- A328-044B19-13M
- Código compactado
- A328-044B19-13M
- Material ID
- 5722491
- Família
- Ferramentas
- Tipo
- Fresa de canais intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 385,9 g
- EAN
- 12330021
- NCM
- 846610
- UNSPSC
- 23241623
- eCl@ss 13
- 21180803
- Origem
- TR
- Lançamento
- 25/02/2008
- CoroPak de lançamento
- 08.1
Arquivos CAD
- STP básico 75540851.stp
- DXF 2D 75540852.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

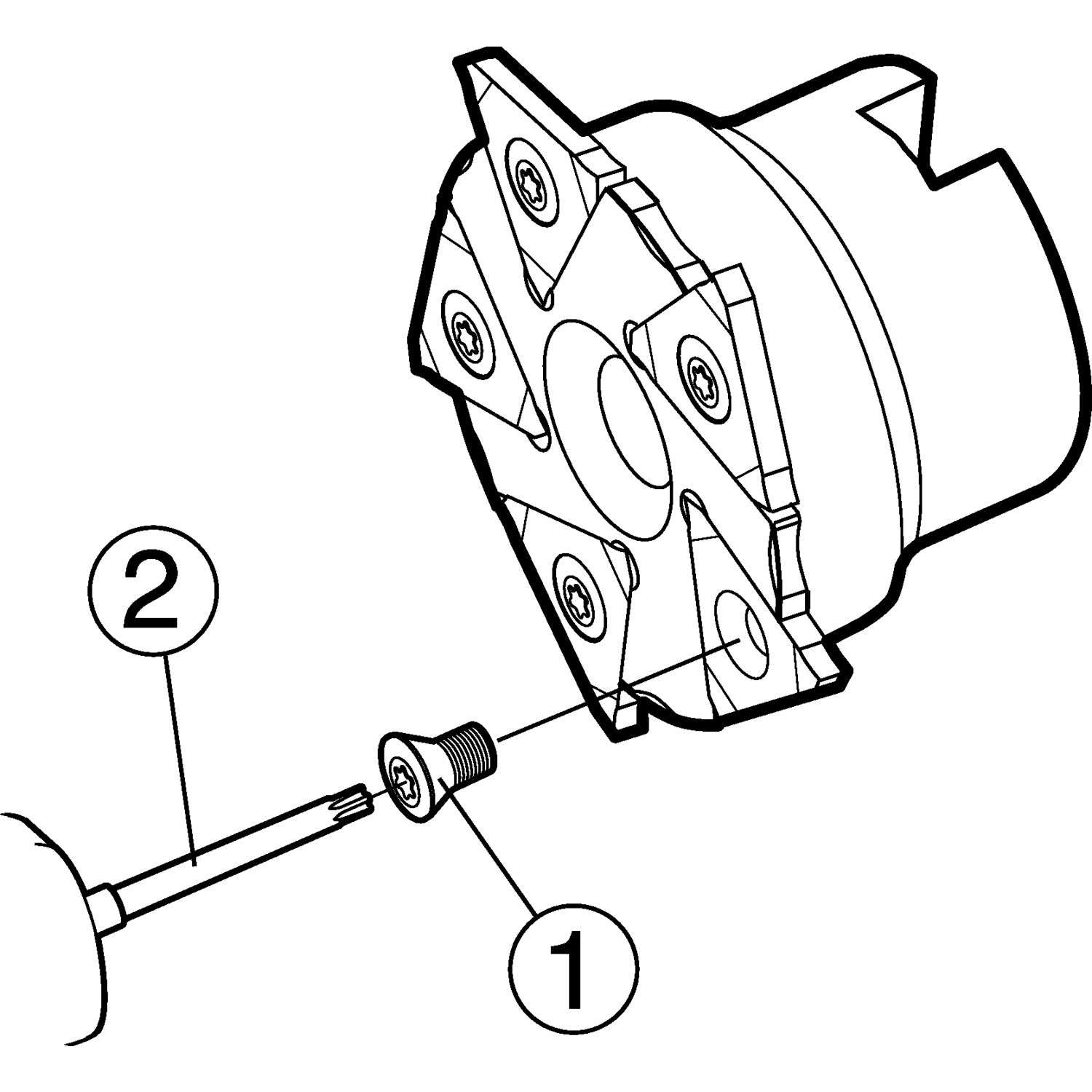

Itens inclusos
- 3 × 5513 039-05 Parafuso da pastilha
- 1 × 5680 048-04 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

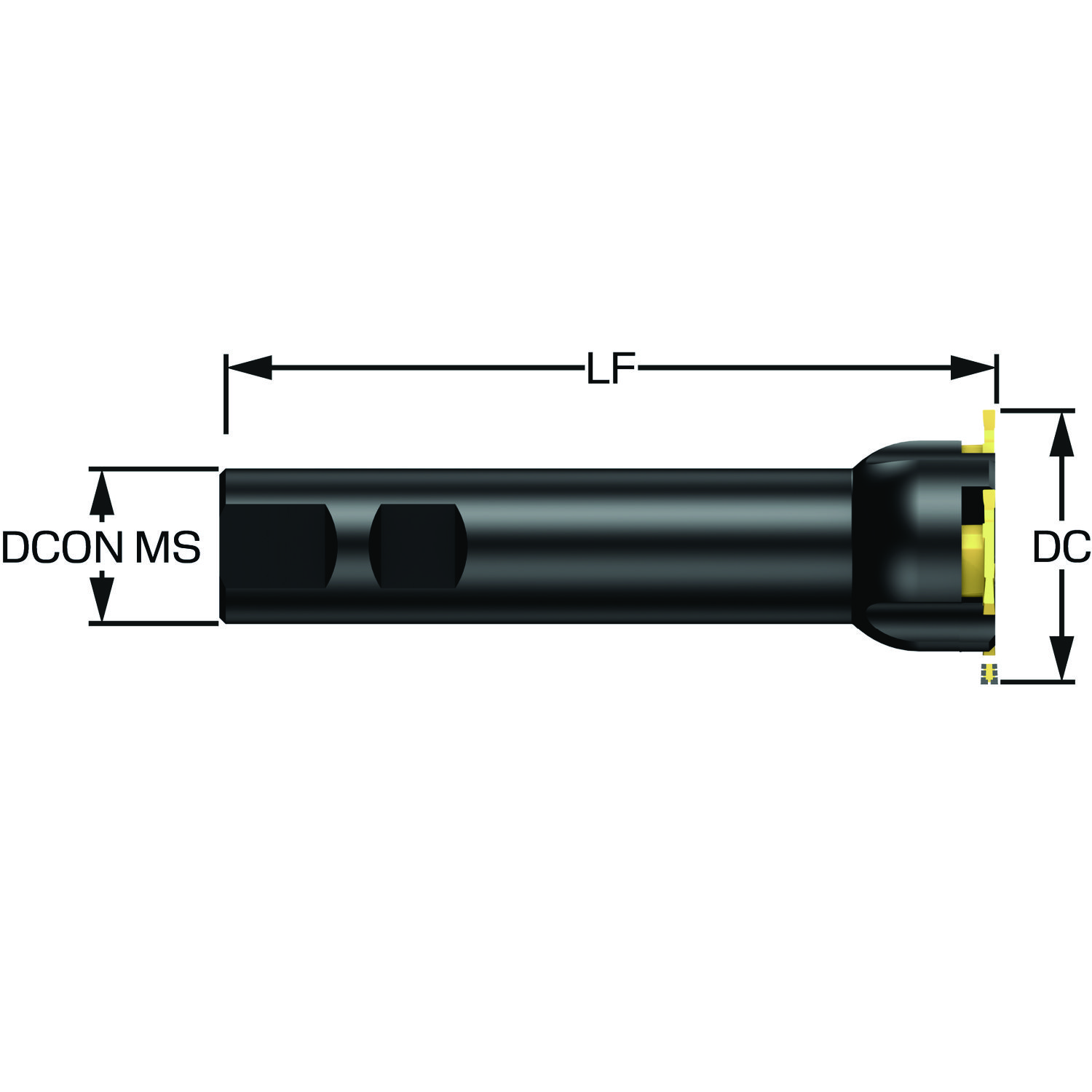

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 50.8 mm |
| Comprimento do corpo | LB | 74.2 mm |
| Comprimento funcional | LF | 124.99 mm |
| Diâmetro da conexão | DCONMS | 19.05 mm |
| Diâmetro de corte | DC | 44 mm |
| Diâmetro do corpo | BD | 34 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) — polegada: 3/4 |
| Largura de corte | CW | 1.3 mm |
| Letra standard | STDLET | WE |
| Número de pastilhas | CICT | 3 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 3 |
| Numero standard | STDNO | ISO3338-2 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroMill 328 — tamanho 13 (328R13) |
| Profundidade máxima de corte | CDX | 4 mm |
| Rotação máxima | RPMX | 17100 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Shank length (metric) | LS | 50.8 mm |
| Torque | TQ | 6.5 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 36 no catálogo
328R13-130 00-GM 1025 Pastilha CoroMill® 328 para fresamento de canais Entrega imediata
328R13-20002-GM 1025 Pastilha CoroMill® 328 para fresamento de canais Entrega imediata
328R13-400 VM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas Entrega imediata
328R13-04 UN-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-08 UN-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-12 UN-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-150 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-150 VM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-16 UN-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-160 00-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-185 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-185 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-200 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-215 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-215 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-25002-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-265 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-265 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-265 4515-GC 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-300 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-30002-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-315 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-315 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-350 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-400 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-40002-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-415 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-415 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-415 4520-GC 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-450 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-500 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-50002-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-515 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-515 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-550 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-600 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 12 no catálogo
A393.CLF-251256 Pinça
A393.CLF-321260 Pinça
AA3B20-40 19 044 CAT-V para adaptador Weldon
AA3B20-40 19 089 CAT-V para adaptador Weldon
AA3B20-50 19 095 CAT-V para adaptador Weldon
AA3B20-50 19 197 CAT-V para adaptador Weldon
C4-A391.20-19 060 Coromant Capto® para adaptador Weldon
C5-A391.20-19 060 Coromant Capto® para adaptador Weldon
C6-A391.20-19 065A Coromant Capto® para adaptador Weldon
C8-A391.20-19 075 Coromant Capto® para adaptador Weldon
HA06-AWE19-B044-085 HSK para adaptador Weldon
HA10-AWE19-B044-090 HSK para adaptador Weldon Nada com esse termo. Tente só o início do código.
