Adaptação · Adaptador rotativo
A2B20-40 32 100
Adaptador MAS-BT 403 para Weldon
Adaptador simétrico rotativo · comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A2B20-40 32 100.
Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- A2B20-40 32 100
- Código compactado
- A2B20-4032100
- Material ID
- 5721931
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,679 kg
- EAN
- 12243744
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SI
- Lançamento
- 06/11/2006
- CoroPak de lançamento
- 07.1
Arquivos CAD
- STP básico 75552884.stp
- STP detalhado 75552882.stp
- DXF 2D 75552883.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 2 × 3214 050-610 Parafuso
- 2 × 5643 017-01M Jogo de pinos-guia
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

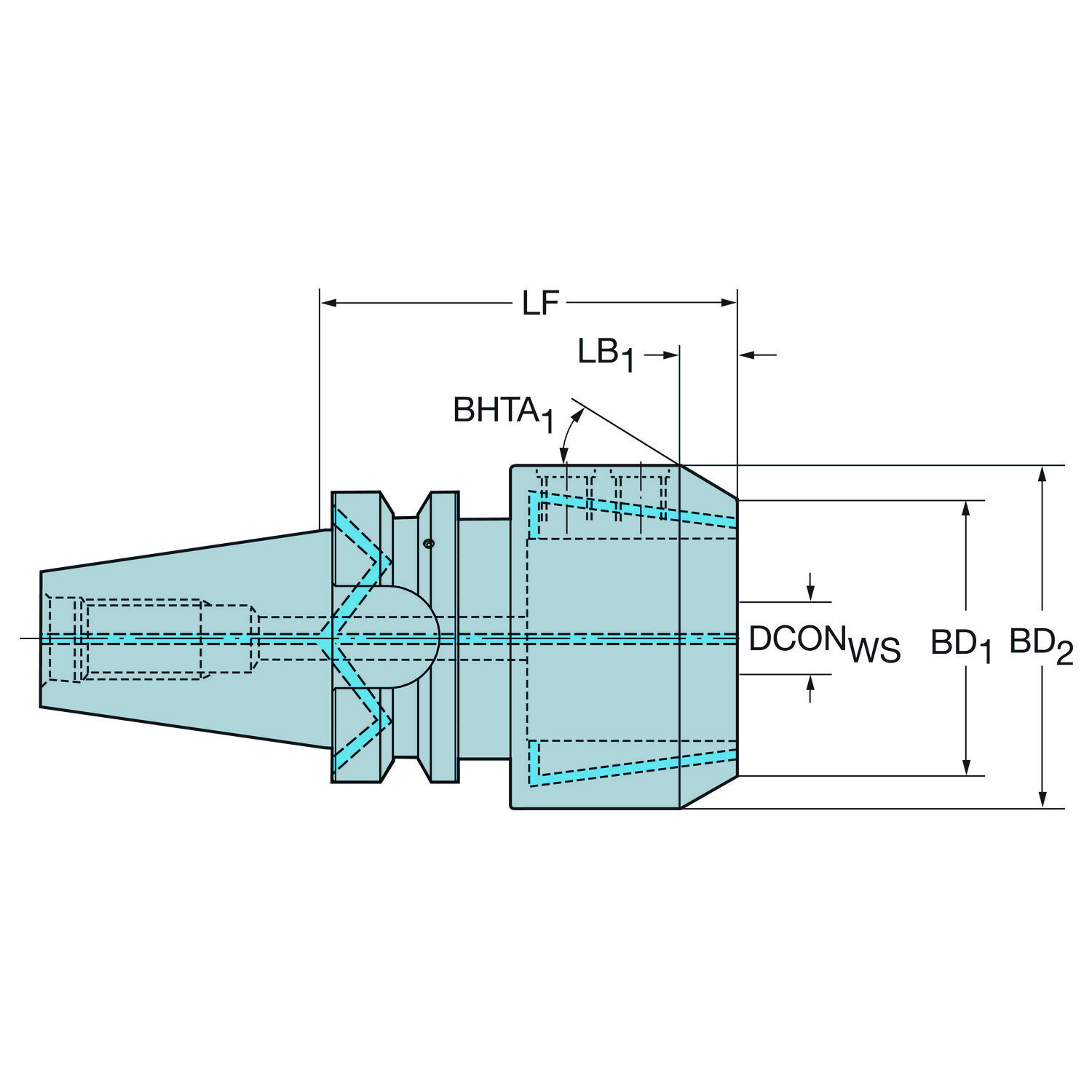

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 30 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento de fixação | LSCWS | 63 mm |
| Comprimento do corpo | LB_1 | 13 mm |
| Comprimento do corpo | LB_2 | 100 mm |
| Comprimento funcional | LF | 100 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do corpo | BD_1 | 56.99 mm |
| Diâmetro do corpo | BD_2 | 72 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD/B central/refrigeração pelo flange - BT40 |
| Direção de interface de adaptação da peça | ADINTWS | Weldon — métrica: 32 |
| Pressão de refrigeração | CP | 20 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 18000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Métrica M16 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica e axial concêntrica em círculo |
| Torque | TQ | 45 mm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 25 no catálogo
490-032B32-08L Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-032B32-08M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-040B32-08H Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-040B32-08M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-040B32-14H Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-040B32-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
MS20-R032B32-10H Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R032B32-10M Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R040B32-10H Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R040B32-10M Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
R216-30B32-070 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-30B32-100 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-32B32-070 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-32B32-100 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R300-025B32L-12L Corpo de Fresa de facear CoroMill® 300 Recomendado
R390-032B32-11H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-032B32-11L Corpo de Fresa CoroMill® 390 para cantos a 90 graus
R390-032B32-11M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-032B32-17L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-032B32-17M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-040B32-11H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-040B32-11M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-040B32-17H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-040B32-17L Corpo de Fresa CoroMill® 390 para cantos a 90 graus
R390-040B32-17M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado
E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado
