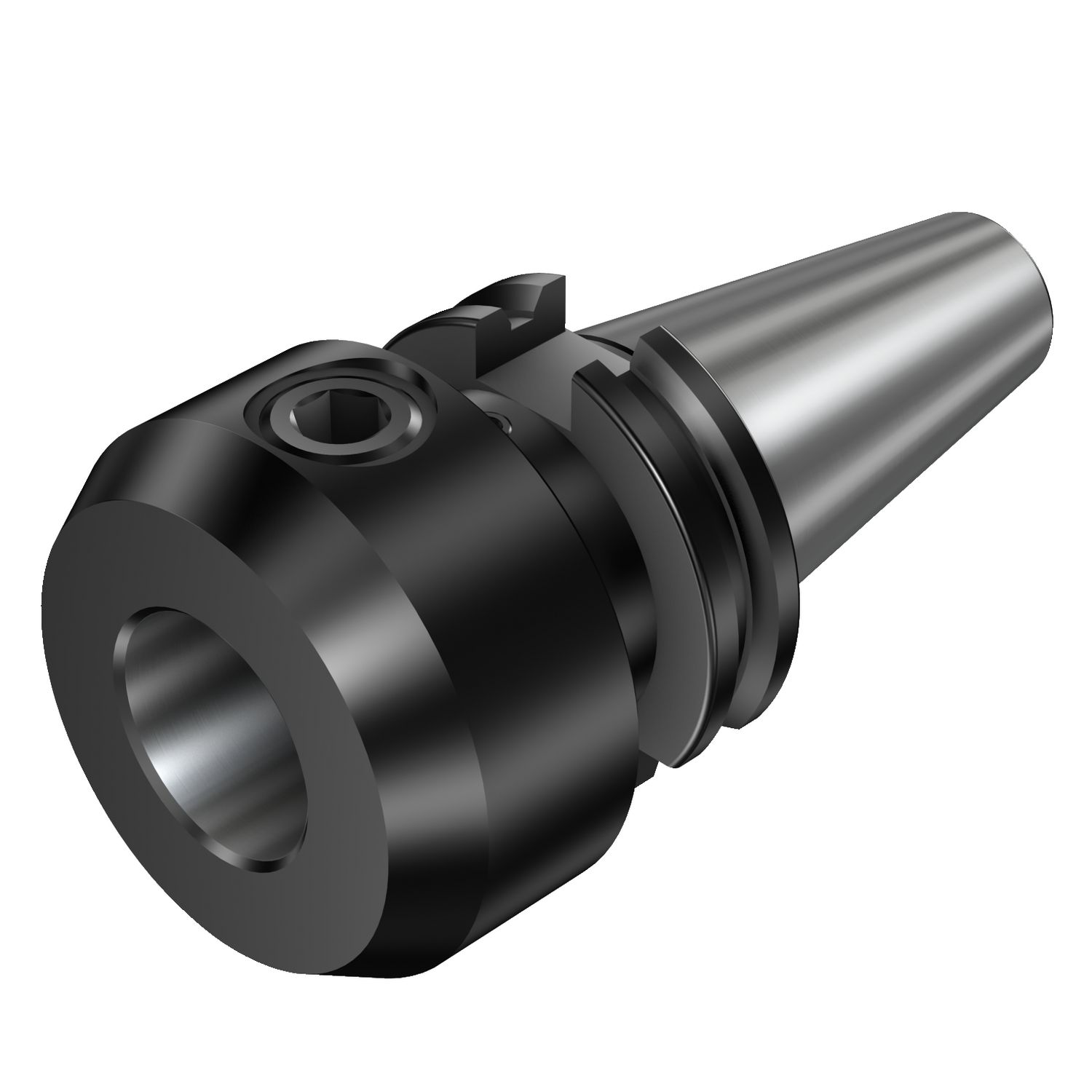

Foto do produto
Adaptação · Adaptador rotativo
A1X20-40 32 070
ISO 7388-1 para adaptador Weldon
Adaptador simétrico rotativo · comprimento funcional 70 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A1X20-40 32 070.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Soluções de ponta para usinagem de furosFolder · Sandvik Coromant · PDFBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- A1X20-40 32 070
- Código compactado
- A1X20-4032070
- Material ID
- 5727585
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 1,7 kg
- EAN
- 12245505
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Lançamento
- 06/11/2006
- CoroPak de lançamento
- 07.1
Arquivos CAD
- STP básico 72948013.stp
- STP detalhado 72948012.stp
- DXF 2D 72948011.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

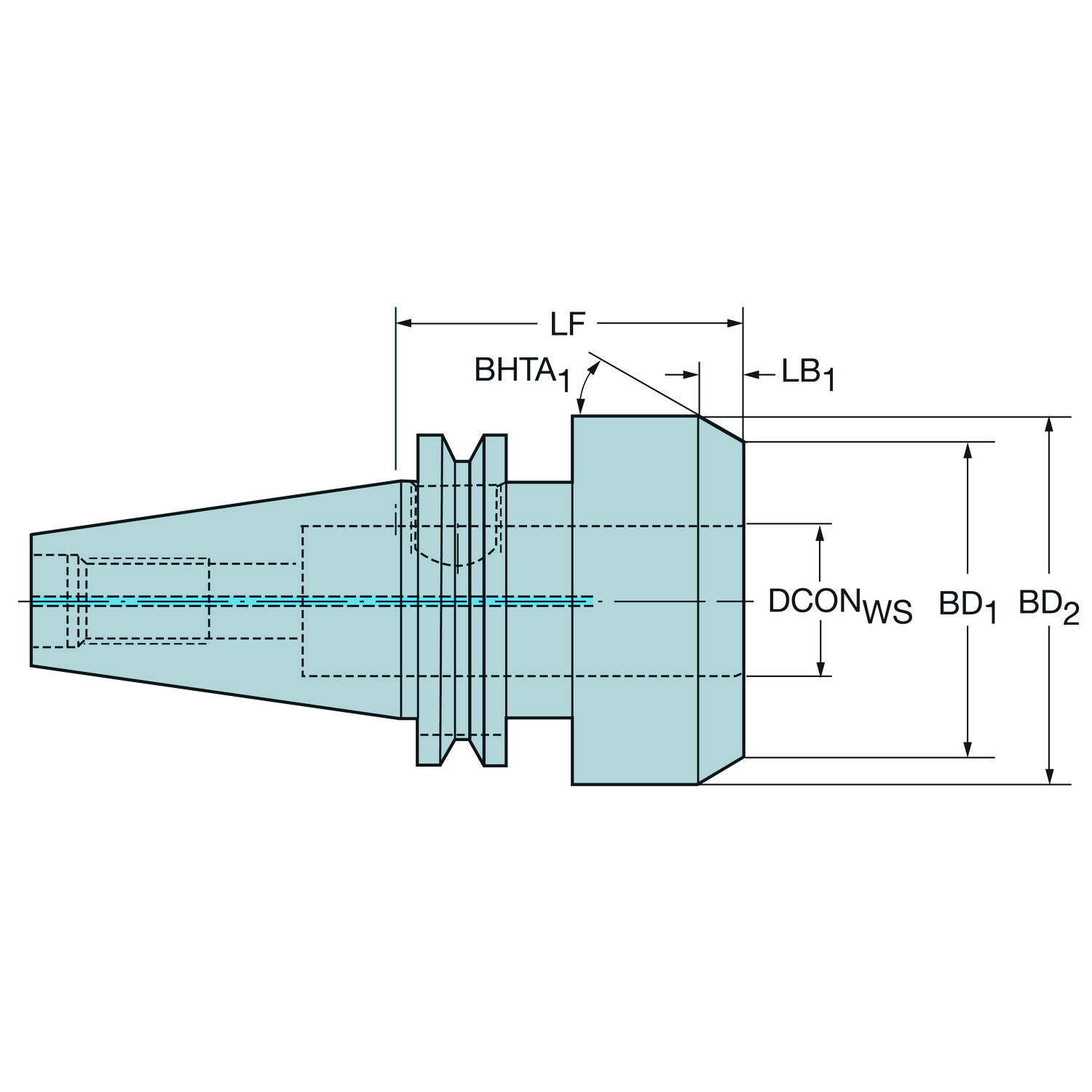

| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 30 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balanceamento pelo projeto |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 10 mm |
| Comprimento do corpo | LB_2 | 70 mm |
| Comprimento funcional | LF | 70 mm |
| Comprimento total | OAL | 138.4 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do corpo | BD_1 | 60.1 mm |
| Diâmetro do corpo | BD_2 | 72 mm |
| Diâmetro funcional | DFC | 44.45 mm |
| Direção da interface de adaptação da máquina | ADINTMS | ISO7388.1/DIN69871 -AD refrigeração central: ISO40 |
| Direção de interface de adaptação da peça | ADINTWS | Weldon — métrica: 32 |
| Kappa (eixo z rot.) | KAP | 0 |
| Letra standard | STDLET | AD |
| Numero standard | STDNO | ISO7388-1 |
| Peso do item | WT | 1.7 kg |
| Pressão de refrigeração | CP | 20 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Métrica M16 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 45 Nm |
