Adaptação · Adaptador rotativo
A1B20-40 32 100
ISO 7388-1 para adaptador Weldon

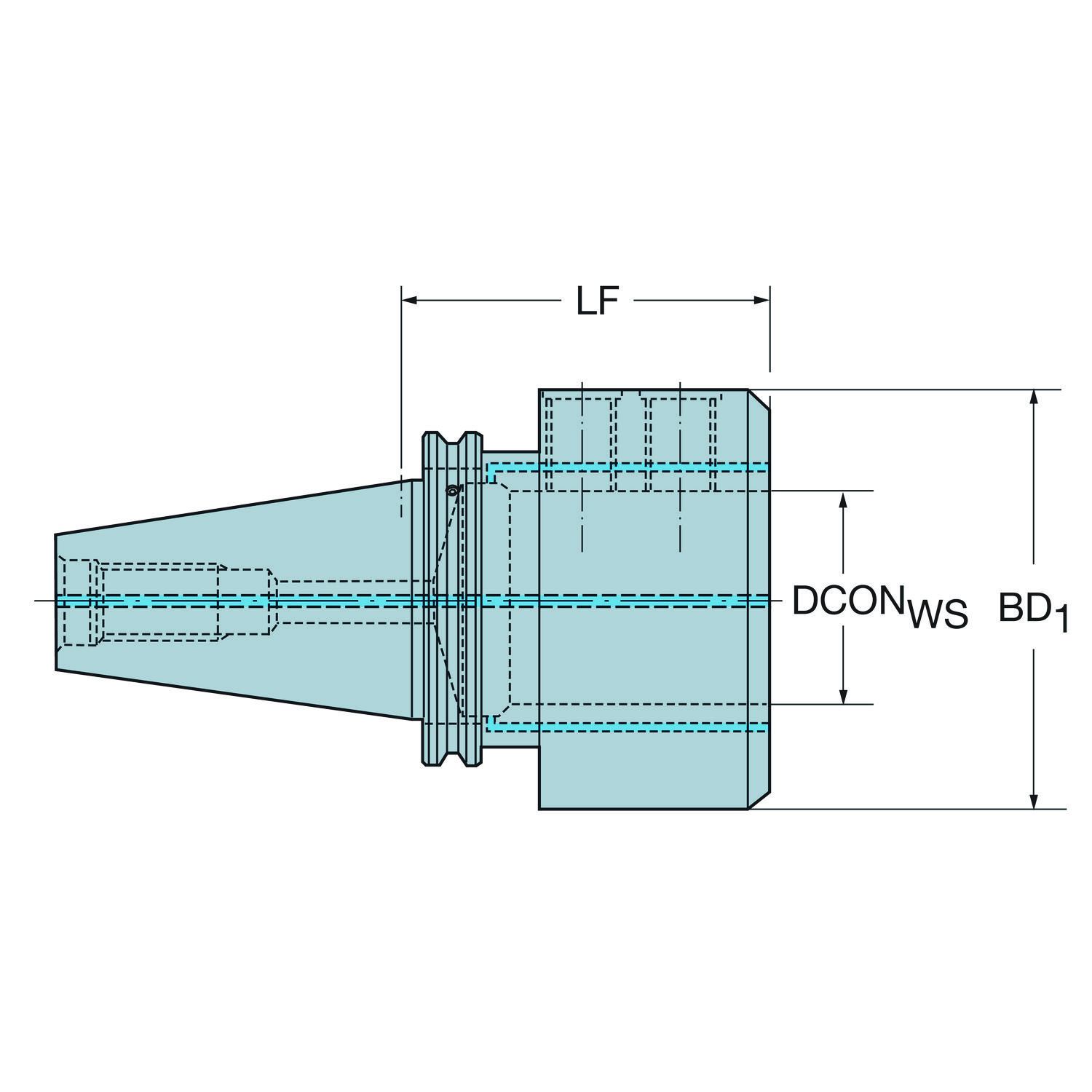

Adaptador simétrico rotativo · comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$894,08a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A1B20-40 32 100.
Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- A1B20-40 32 100
- Código compactado
- A1B20-4032100
- Material ID
- 5721528
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,54 kg
- EAN
- 12243103
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SI
- Lançamento
- 06/11/2006
- CoroPak de lançamento
- 07.1
Arquivos CAD
- STP básico 76054327.stp
- STP detalhado 76054329.stp
- DXF 2D 76054328.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 2 × 3214 050-610 Parafuso
- 1 × 5643 017-01M Jogo de pinos-guia
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 9.352 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 30 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento de fixação | LSCWS | 63 mm |
| Comprimento do corpo | LB_1 | 12 mm |
| Comprimento do corpo | LB_2 | 100 mm |
| Comprimento funcional | LF | 100 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do corpo | BD_1 | 58.14 mm |
| Diâmetro do corpo | BD_2 | 72 mm |
| Direção da interface de adaptação da máquina | ADINTMS | ISO7388.1/DIN69871 -AD/B central/flange: ISO40 |
| Direção de interface de adaptação da peça | ADINTWS | Weldon — métrica: 32 |
| Letra standard | STDLET | AD/AF |
| Numero standard | STDNO | ISO7388-1 |
| Pressão de refrigeração | CP | 20 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 18000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Métrica M16 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica e axial concêntrica em círculo |
| Torque | TQ | 45 mm |
