930-VB40-HD-25-101

BIG-PLUS CAT-V para CoroChuck® 930

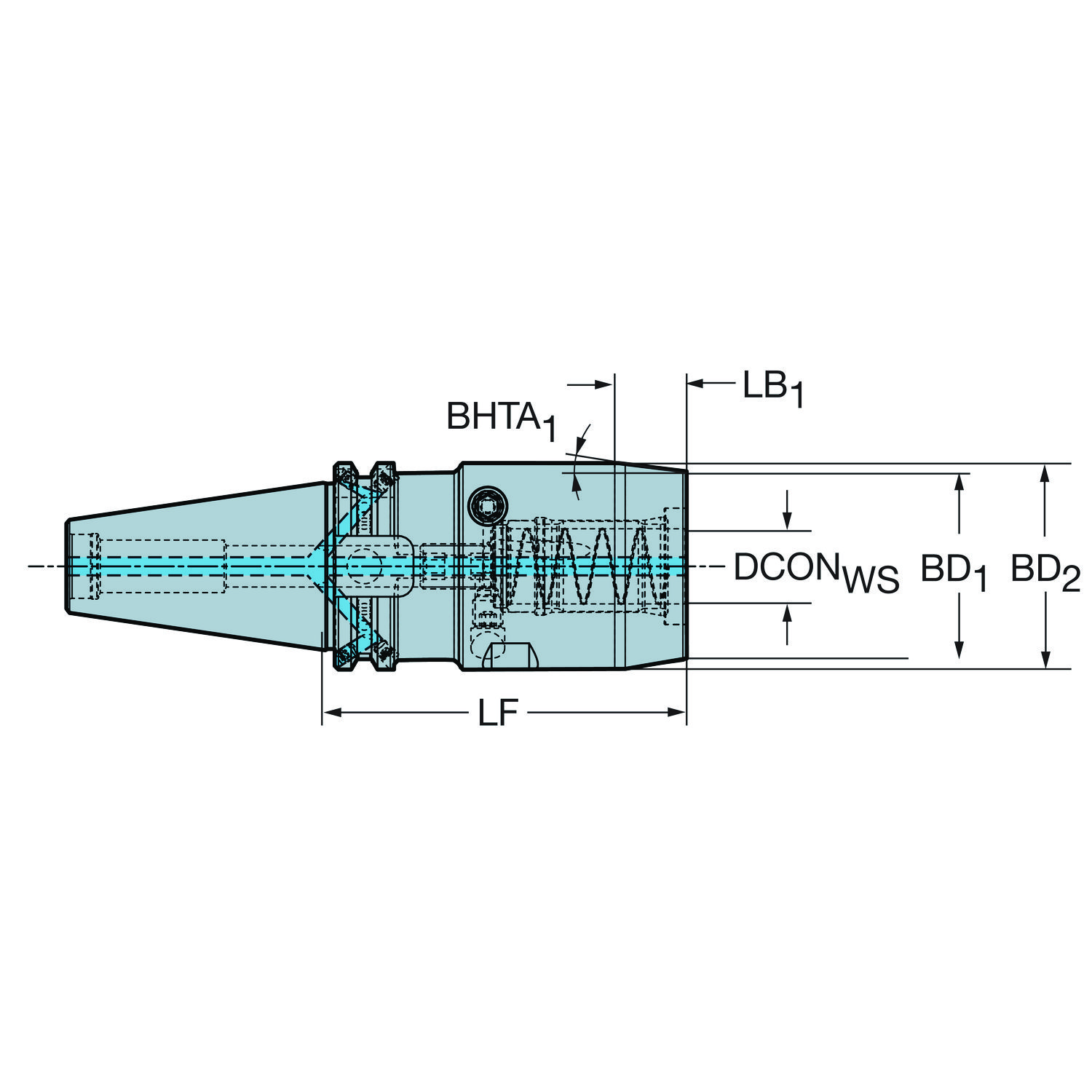

Adaptador simétrico rotativo · comprimento funcional 101 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: 930-VB40-HD-25-101
Código compactado: 930-VB40-HD-25-101
Material ID: 6532910
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 2,513 kg
EAN: 26532910
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: DE
Lançamento: 20/02/2014
CoroPak de lançamento: 14.1

Arquivos CAD

Itens inclusos

1 × 5512 103-03 Parafuso de fixação
1 × 5512 066-13 Parafuso de ajuste de comprimento

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	12
Ângulo de conicidade	BHTA_2	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento do corpo	LB_1	18.8 mm
Comprimento do corpo	LB_2	101 mm
Comprimento funcional	LF	101 mm
Diâmetro da conexão	DCONWS	25 mm
Diâmetro do corpo	BD_1	57 mm
Diâmetro do corpo	BD_2	65 mm
Direção da interface de adaptação da máquina	ADINTMS	BIG+/CAT-V -AD/B central/refrigeração pelo flange - CAT-V40
Direção de interface de adaptação da peça	ADINTWS	Hidráulico membrana chuck — métrica: 25 (exceto WE/WN hastes)
Pressão de refrigeração	CP	80 mm
Propriedade antivibração	DPC	Não
Rotação máxima	RPMX	18000
Sensor embutido	SEP	Não
Tamanho da rosca do tirante de tração	CRKS	Polegada 5/8"-11
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	10 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
