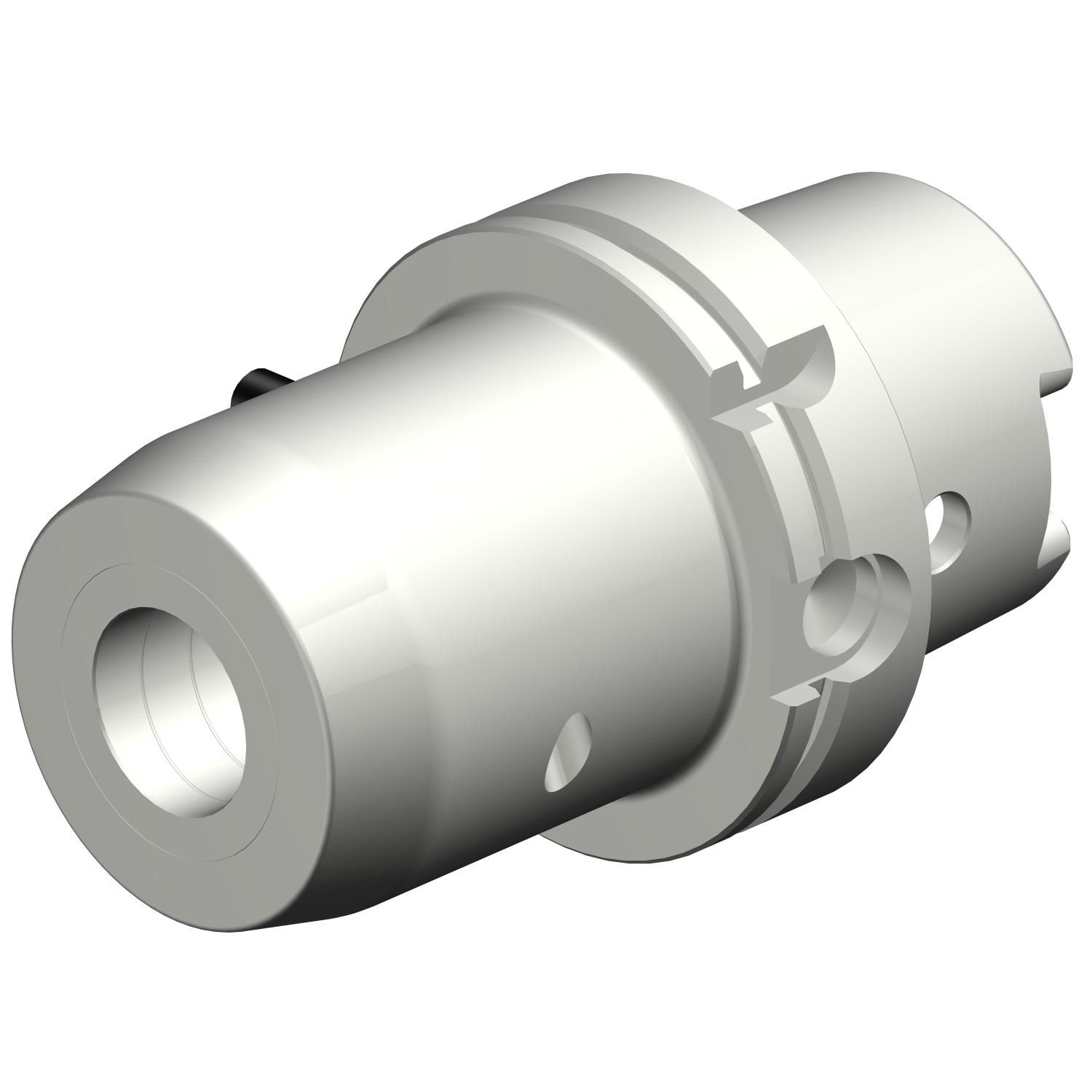

Foto do produto
Adaptação · Adaptador rotativo
930-HA10-HD-32-110
HSK para CoroChuck® 930
Adaptador simétrico rotativo · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
930-HA10-HD-32-110A — HSK para CoroChuck® 930Totalmente intercambiável com o produto original.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 930-HA10-HD-32-110.
CoroChuck 930 — mandril hidráulico de alta precisãoFolder · Sandvik Coromant · PDFCoroChuck 930Apresentação · CoroPak 20.1 · Sandvik Coromant · ler no siteCoroChuck 930 extended assortmentApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteCoroChuck 930Apresentação · CoroPak 16.2 · Sandvik Coromant · ler no siteH2-141001-CoroChuck930 PorApresentação · CoroPak 14.2 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
CoroChuck® 930Vídeos
CoroChuck® 930 — apresentação (parte 1)Hailtools · Academia da Usinagem · YouTube
CoroChuck® 930 — apresentação (parte 2)Hailtools · Academia da Usinagem · YouTube
CONHEÇA O COROCHUCK 930Hailtools · Academia da Usinagem · YouTube
O melhor sistema de segurança de extração do mercado - CoroChuck™ 930 da Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroChuck 930 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 930-HA10-HD-32-110
- Código compactado
- 930-HA10-HD-32-110
- Material ID
- 6255528
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 4,319 kg
- EAN
- 26255528
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 20/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD
- STP básico 76164787.stp
- STP detalhado 76164785.stp
- DXF 2D 76164786.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5512 103-04 Parafuso de fixação
- 1 × 5512 066-13 Parafuso de ajuste de comprimento
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
- Instruções de manuseio PDF
- Instruções de manuseio PDF
- Manual de instruções PDF
- Manual de instruções PDF
- Instruções de manuseio PDF
- Instruções de manuseio PDF
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 12 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Ângulo de conicidade | BHTA_3 | 0 |
| Bolso para chip de dados | DCP | Não |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balanceamento pelo projeto |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCWS | 61 mm |
| Comprimento do corpo | LB_1 | 18.8 mm |
| Comprimento do corpo | LB_2 | 81 mm |
| Comprimento do corpo | LB_3 | 110 mm |
| Comprimento funcional | LF | 110 mm |
| Comprimento mínimo de fixação | LSCN | 51 mm |
| Comprimento total | OAL | 160 mm |
| Diâmetro da conexão | DCONMS | 100 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do corpo | BD_1 | 68 mm |
| Diâmetro do corpo | BD_2 | 76 mm |
| Diâmetro do corpo | BD_3 | 99.9 mm |
| Diâmetro funcional | DFC | 75.013 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A — tamanho 100 |
| Direção de interface de adaptação da peça | ADINTWS | Hidráulico membrana chuck — métrica: 32 |
| Kappa (eixo z rot.) | KAP | 0 |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO12164-1 |
| Peso do item | WT | 4.319 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 10000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 10 Nm |
