Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Adaptador - x diâmetros
Foto do produto
Adaptação · Adaptador rotativo
930-C6-HD-25-087
Coromant Capto® para CoroChuck® 930
Adaptador simétrico rotativo · comprimento funcional 87 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$6.069,80a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Testado em máquina pela engenharia da Hailtools: CoroChuck® 930
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 930-C6-HD-25-087.
Casos práticos da Hailtools
Vídeos
Corochuck 930 apresentação do produto, vídeo 2Hailtools · Academia da Usinagem · YouTube
Corochuck 930 apresentação do produto, vídeo 1Hailtools · Academia da Usinagem · YouTube
CONHEÇA O COROCHUCK 930Hailtools · Academia da Usinagem · YouTube
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube
O melhor sistema de segurança de extração do mercado - CoroChuck™ 930 da Sandvik CoromantSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 930-C6-HD-25-087
- Código compactado
- 930-C6-HD-25-087
- Material ID
- 6255454
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,095 kg
- EAN
- 26255454
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Origem
- DE
- Lançamento
- 20/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD
- STP básico 75751102.stp
- STP detalhado 75751100.stp
- DXF 2D 75751101.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5512 103-03 Parafuso de fixação
- 1 × 5512 066-13 Parafuso de ajuste de comprimento
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
- Manual de instruções Documento oficial Sandvik Coromant · PDF · atualizado em 15/10/2026
- Manual de instruções Documento oficial Sandvik Coromant · PDF · atualizado em 15/10/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 06/10/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 06/10/2026
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 2.850 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

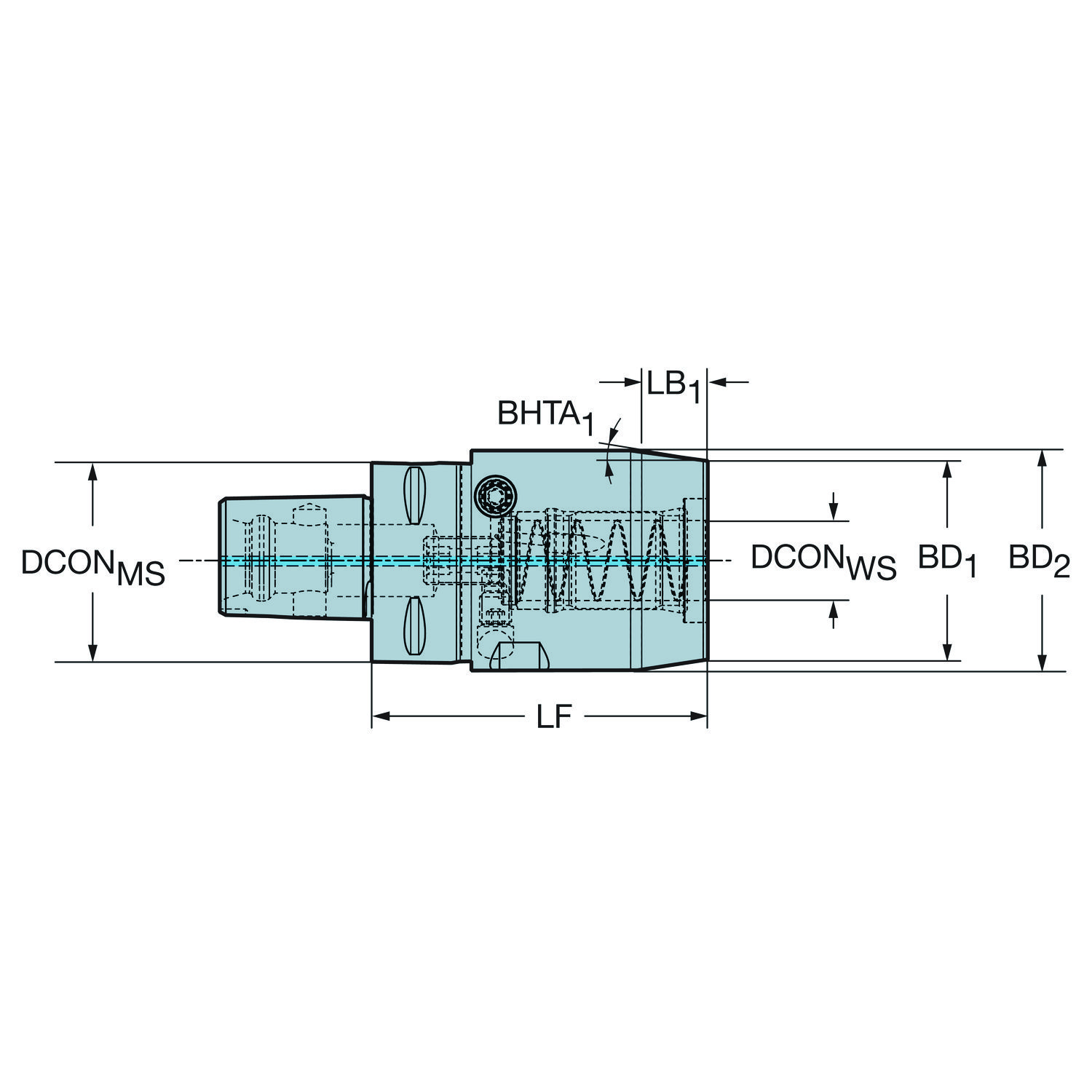

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 12 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Bolso para chip de dados | DCP | Não |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balanceamento pelo projeto |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB_1 | 18.8 mm |
| Comprimento do corpo | LB_2 | 87 mm |
| Comprimento funcional | LF | 87 mm |
| Comprimento total | OAL | 125 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 25 mm |
| Diâmetro do corpo | BD_1 | 57 mm |
| Diâmetro do corpo | BD_2 | 65 mm |
| Diâmetro funcional | DFC | 44 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C6 |
| Direção de interface de adaptação da peça | ADINTWS | Hidráulico membrana chuck — métrica: 25 (exceto WE/WN hastes) |
| Kappa (eixo z rot.) | KAP | 0 |
| Numero standard | STDNO | ISO26623-1 |
| Peso do item | WT | 2.095 kg |
| Pressão de refrigeração | CP | 80 bar |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 20000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 10 Nm |
| Torque | TQ | 10 mm |
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado
E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
