Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Adaptador - x diâmetros

930-B40-P-20-153 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

930-B40-P-20-153

MAS-BT 403 para CoroChuck® 930

Adaptador simétrico rotativo · comprimento funcional 153 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$7.041,62a unidade

Prazo e condições da loja Hailtools. Como comprar

Testado em máquina pela engenharia da Hailtools: CoroChuck® 930

R$7.041,62 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
930-B40-P-20-153
Código compactado
930-B40-P-20-153
Material ID
6255522
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,721 kg
EAN
26255522
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
DE
Lançamento
20/02/2013
CoroPak de lançamento
13.1

Arquivos CAD

Itens inclusos

  • 1 × 5512 103-03 Parafuso de fixação
  • 1 × 5512 066-12 Parafuso de ajuste de comprimento

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 930-B40-P-20-153 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 3.103 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

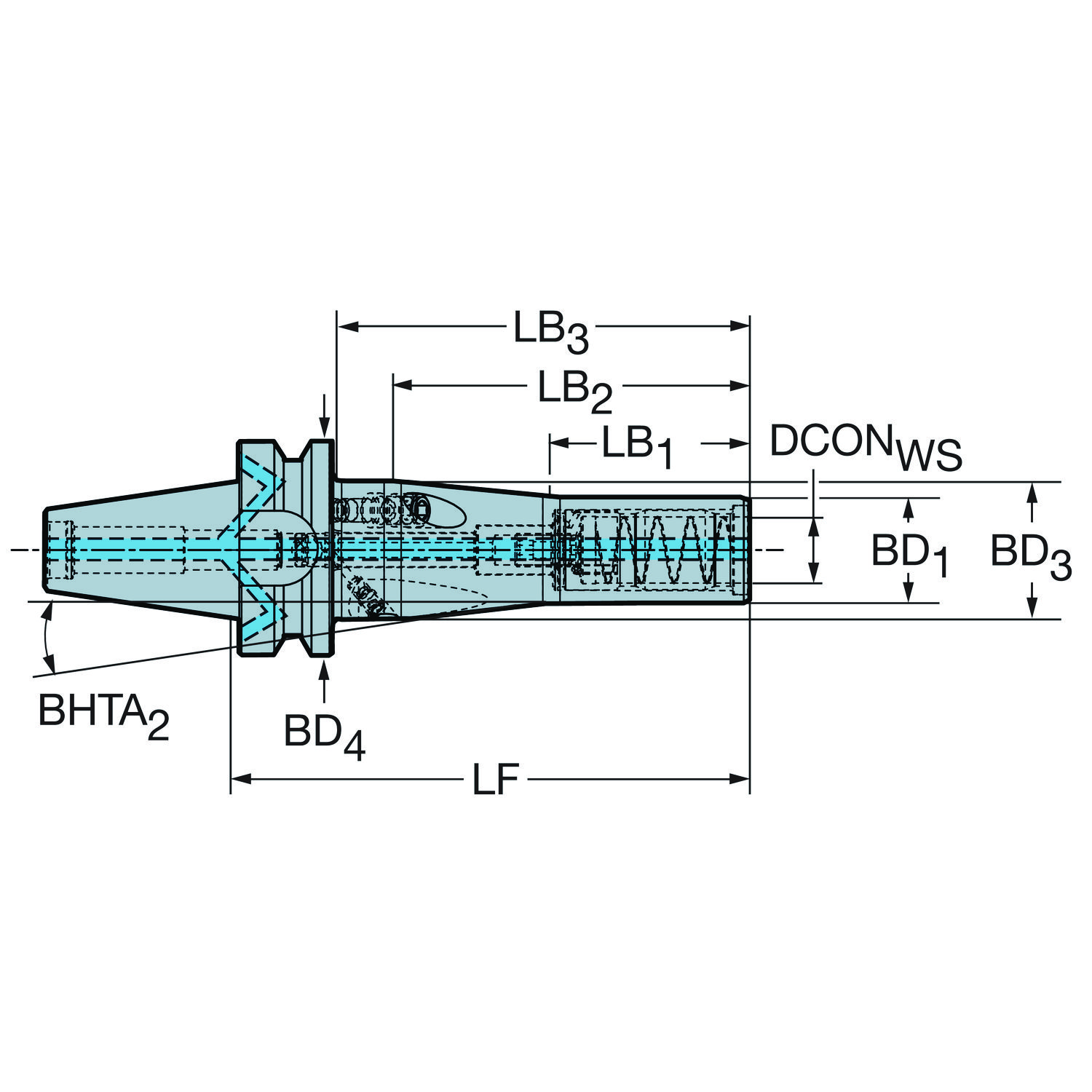

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 6
Ângulo de conicidade BHTA_3 0
Ângulo de conicidade BHTA_4 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código do método de balanceamento BLMC Balanceamento pelo projeto
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange e axial
Comprimento de fixação LSCWS 51 mm
Comprimento do corpo LB_1 60 mm
Comprimento do corpo LB_2 108 mm
Comprimento do corpo LB_3 126 mm
Comprimento do corpo LB_4 153 mm
Comprimento funcional LF 153 mm
Comprimento mínimo de fixação LSCN 41 mm
Comprimento total OAL 221.4 mm
Diâmetro da conexão DCONWS 20 mm
Diâmetro do corpo BD_1 32 mm
Diâmetro do corpo BD_2 32 mm
Diâmetro do corpo BD_3 42 mm
Diâmetro do corpo BD_4 63 mm
Diâmetro funcional DFC 44.45 mm
Direção da interface de adaptação da máquina ADINTMS MAS-BT403 -AD/B central/refrigeração pelo flange - BT40
Direção de interface de adaptação da peça ADINTWS Hidráulico membrana chuck — métrica: 20
Kappa (eixo z rot.) KAP 0
Peso do item WT 1.721 kg
Pressão de refrigeração CP 80 bar
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 18000
Sensor embutido SEP Não
Tamanho da rosca do tirante de tração CRKS Métrica M16
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 8 Nm
Torque TQ 8 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
