Sandvik Coromant · Catálogo · Adaptação
Adaptação · Rotating adaptor
930-B40-HD-25-094
MAS-BT 403 para CoroChuck® 930
Preço na loja
Comprar na lojaPreço e prazo na loja Hailtools.
Dados principais
- Código ISO
- 930-B40-HD-25-094
- Código compactado
- 930-B40-HD-25-094
- Material ID
- 6255499
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 2.333 Kilogram
- EAN
- 26255499
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 20/02/2013
- CoroPak de lançamento
- 13.1
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 7.309 triângulos. Arraste para girar; + / − ou a roda do mouse aproximam; 1:1 mostra a peça no tamanho real na tela (o % indica o zoom em relação ao real). No celular, toque em Ver em RA, aponte para onde quer ancorar e toque para fixar — depois arraste para mover e gire com dois dedos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

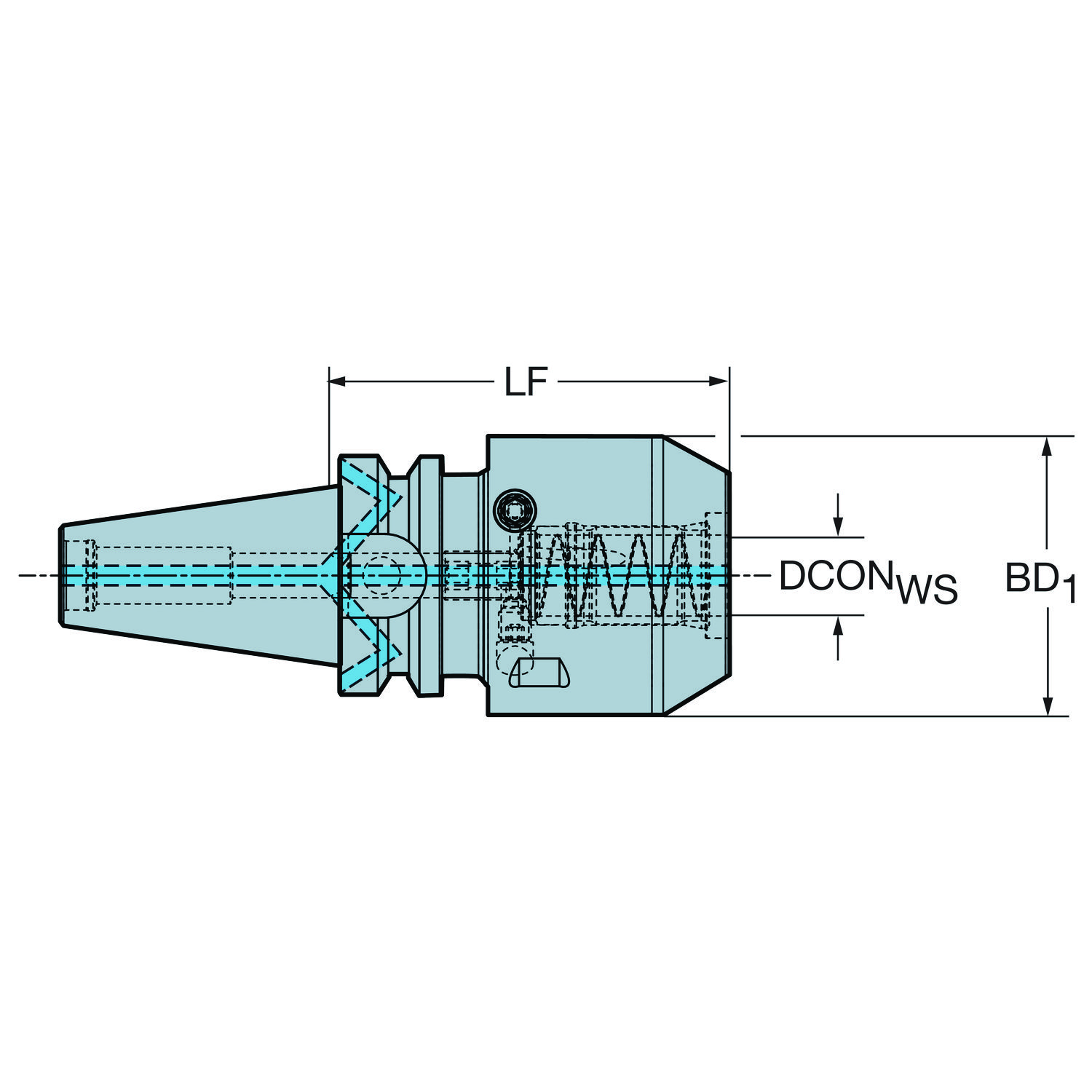

Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 12 |
| ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | decentral over flange and axial |
| Comprimento do corpo | LB_1 | 18.8 mm |
| Comprimento do corpo | LB_2 | 94 mm |
| Comprimento funcional | LF | 94 mm |
| Diâmetro da conexão | DCONWS | 25 mm |
| Diâmetro do corpo | BD_1 | 57 mm |
| Diâmetro do corpo | BD_2 | 65 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD/B central/flange coolant - BT40 |
| Direção de interface de adaptação da peça | ADINTWS | Hydraulic Membrane chuck -metric: 25 (excluding WE/WN shanks) |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 18000 |
| Sensor embedded property | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Metric M16 |
| Tipo código de saída de refrigeração | CXSC | axial concentric exit |
| Torque | TQ | 10 mm |

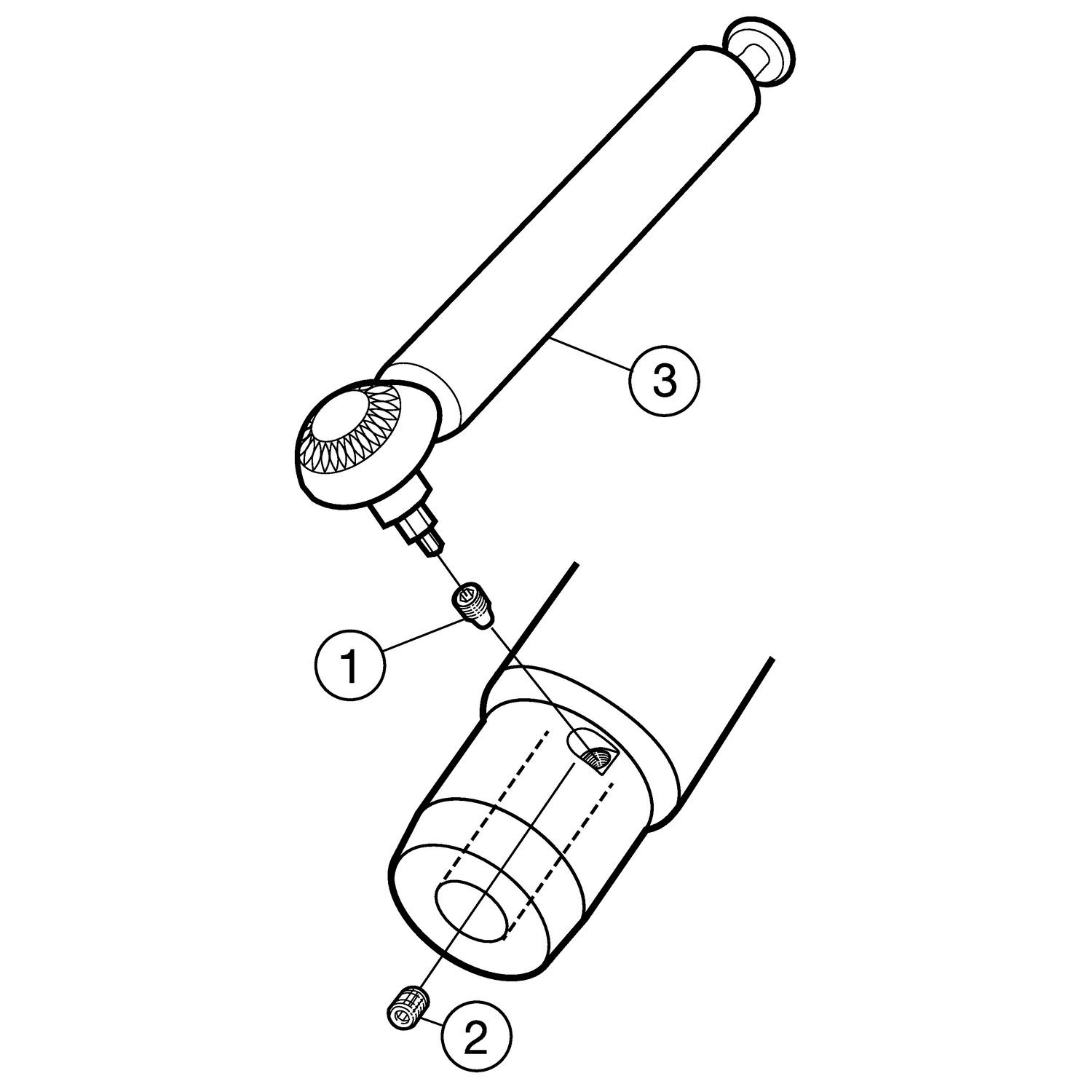

Itens na embalagem
| Código | Descrição | Qtd. | Incluso |
|---|---|---|---|
| 5512 103-03 | Clamping screw | 1 | Sim |
| 5512 066-13 | Length adjusting screw | 1 | Sim |
| 5680 099-01 | Torque wrench | 1 | Não |
| 930-GAU-25-1 | Gauge | 1 | Não |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
