Sandvik Coromant · Catálogo · Pastilhas · Pastilha para furação · Ponta assimétrica
Foto do produto
Pastilhas · Pastilha para broca de ponta assimétrica
881-04 03 08M-C-GM1 1044
Pastilhas CoroDrill® 881 para furação

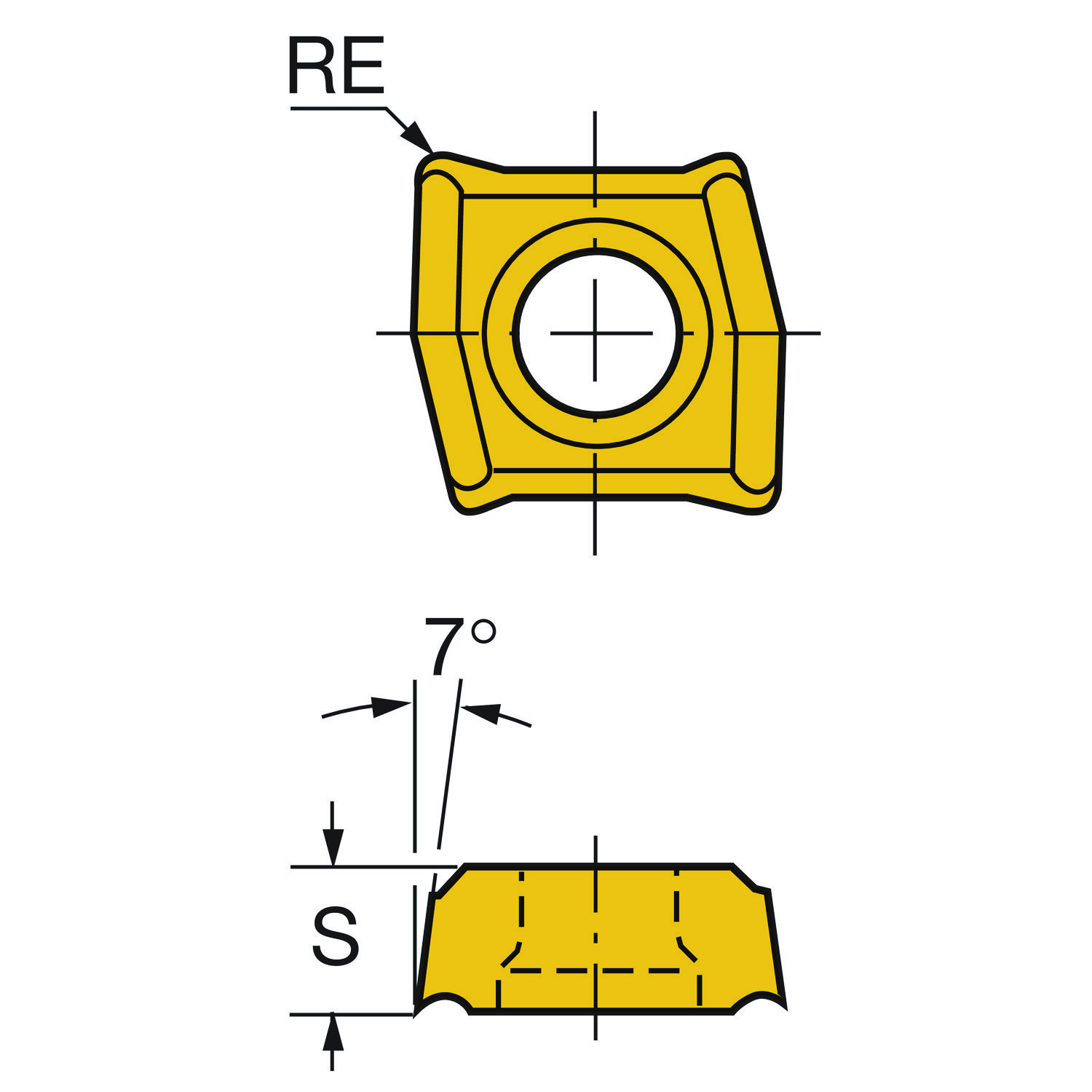

Pastilha para furação · classe 1044 com cobertura PVD · raio de ponta 0,8 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Classe 1044 Preço na loja
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)
Entrega imediata
R$ 1.480,70a caixa · 10 un · R$ 148,07/un
A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 881-04 03 08M-C-GM1 1044.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
CoroDrill® Dura 462 - fure com facilidade em todos os materiaisSandvik Coromant · YouTube · mesma operação
Como obter uma boa formação de cavacos em furação com insertos intercambiáveis - Vídeo de dicas n...Sandvik Coromant · YouTube · mesma operação
Calculadora de Furação e Rosqueamento Sandvik CoromantSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroDrill 881 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 881-04 03 08M-C-GM1 1044
- Código compactado
- 881-040308M-C-GM11044
- Material ID
- 5962756
- Família
- Pastilhas
- Tipo
- Pastilha para broca de ponta assimétrica
- Classe
- 1044
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 2,04 g
- EAN
- 25962756
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182090
- Origem
- SE,US
- Lançamento
- 16/02/2011
- CoroPak de lançamento
- 11.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída da pastilha | GAN | 18 |
| Classe | GRADE | 1044 |
| Código da pastilha | INSUC | C |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | 4 |
| Código do tamanho do assento da pastilha | SSC_N | 1/4 |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | 53 |
| Diâmetro do furo de fixação | D1 | 2.8 mm |
| Espessura da pastilha | S | 3.18 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroDrill 881/U LC: 881-0403-C |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | PMKNSH |
| Número de arestas de corte | CEDC | 2 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 0.8 mm |
| Sensor embutido | SEP | Não |
| Tipo de operação | CTPT | Avanço médio |
Ferramentas que recebem esta pastilha. · 14 no catálogo
881-D2100L25-02 Corpo de Broca CoroDrill® 881 com pastilha intercambiável 881-D2100L25-03 Corpo de Broca CoroDrill® 881 com pastilha intercambiável 881-D2150L25-03 Corpo de Broca CoroDrill® 881 com pastilha intercambiável
881-D2200L25-02 Corpo de Broca CoroDrill® 881 com pastilha intercambiável 881-D2200L25-03 Corpo de Broca CoroDrill® 881 com pastilha intercambiável 881-D2250L25-03 Corpo de Broca CoroDrill® 881 com pastilha intercambiável
881-D2300L25-02 Corpo de Broca CoroDrill® 881 com pastilha intercambiável 881-D2300L25-03 Corpo de Broca CoroDrill® 881 com pastilha intercambiável
881-D2300L25-04 CoroDrill® 881, broca com pastilha intercambiável 881-D2350L25-03 Corpo de Broca CoroDrill® 881 com pastilha intercambiável
A881-D0875LX25-02 Corpo de Broca CoroDrill® 881 com pastilha intercambiável A881-D0875LX25-03 Corpo de Broca CoroDrill® 881 com pastilha intercambiável
A881-D0937LX25-02 Corpo de Broca CoroDrill® 881 com pastilha intercambiável A881-D0937LX25-03 Corpo de Broca CoroDrill® 881 com pastilha intercambiável Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
