880-01 02 W04H-P-MS N124

Pastilhas CoroDrill® 880 para furação

Pastilha para furação para não ferrosos e alumínio (ISO N) · classe N124 com cobertura DCT · raio de ponta 0,4 mm, espessura 2,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe N124

Indicada em 1º lugar para: N (não ferrosos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: 880-01 02 W04H-P-MS N124
Código compactado: 880-0102W04H-P-MSN124
Material ID: 7362180
Família: Pastilhas
Tipo: Pastilha para broca de ponta assimétrica
Classe: N124
Cobertura: SP3
Processo de cobertura: DCT
Substrato: WC
Material ISO principal: N
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário: 1 g
EAN: 7323222182495
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182090
Origem: SE
Lançamento: 01/09/2017
CoroPak de lançamento: 17.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 460 m/min
Avanço por rotação: 0,11 mm/r
Vida da ferramenta: 60.000 s

Para Não ferrosos · Indexable Drilling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Drilling · LxD 3 undefined

Material	v_c m/min	f_n mm/r	Vida
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB	460 (250 – 600)	0,11 (0,06 – 0,15)	60.000 s

Indexable Drilling · LxD 5 undefined

Material	v_c m/min	f_n mm/r	Vida
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB	460 (250 – 600)	0,08 (0,04 – 0,1)	60.000 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

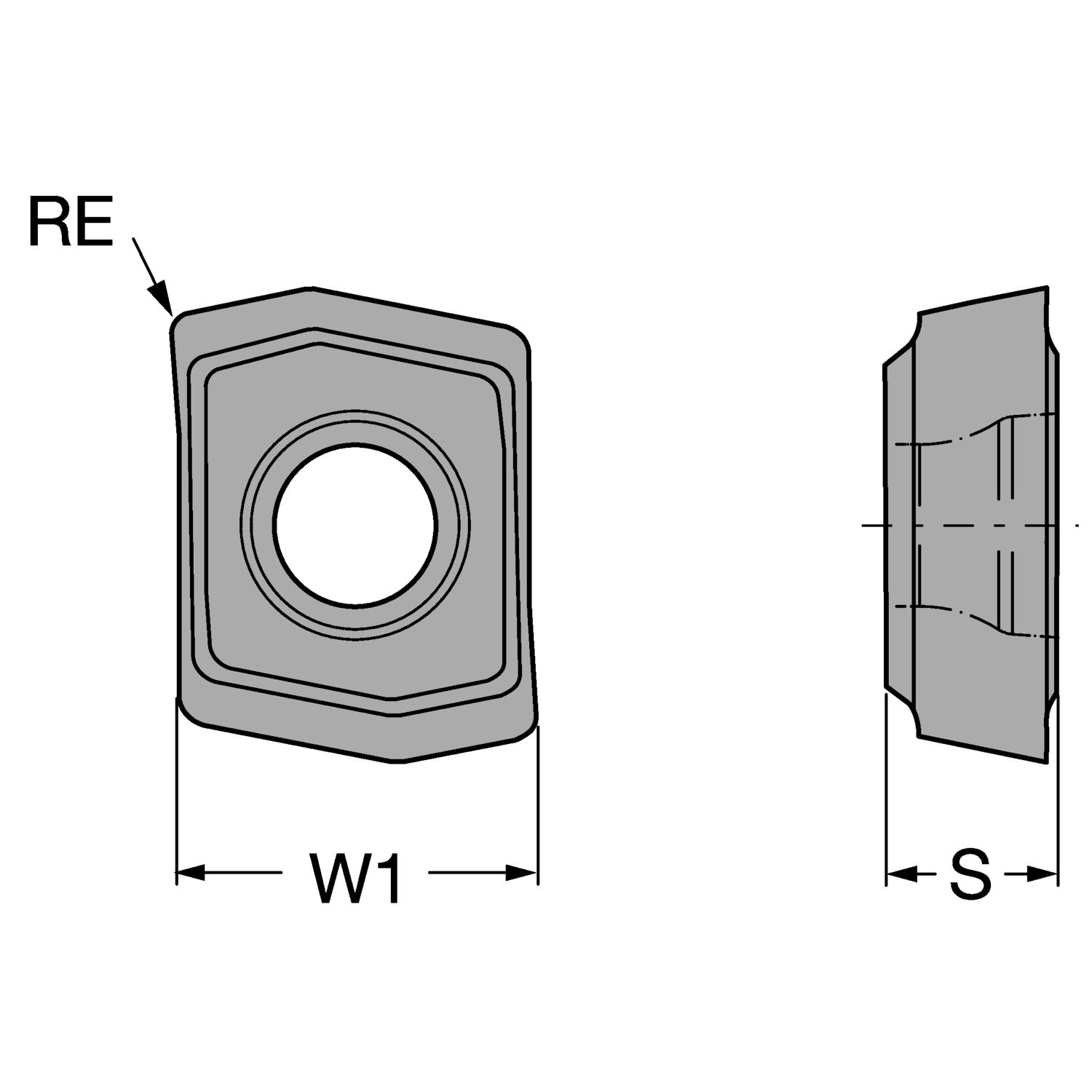

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da ponta da pastilha	EPSR	97
Ângulo de saída da pastilha	GAN	14
Classe	GRADE	N124
Código da pastilha	INSUC	P
Código de condições da aresta de corte	CECC	Arredondada
Código de montagem da pastilha	IFS	Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do tamanho do assento da pastilha	SSC_M	01P
Código do tamanho do assento da pastilha	SSC_N	01P
Designação da aplicação do quebra-cavacos por fabricante	CBMD	MS
Diâmetro do furo de fixação	D1	2.2 mm
Espessura da pastilha	S	2.2 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroDrill 880 -0102-P
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Primário	TMC1	N
ISO nível de classificação de material Secundário	TMC1	N
ISO nível de classificação de material Todos	TMC1	N
Largura da pastilha	W1	4.8 mm
Número de arestas de corte	CEDC	2
Propriedade da aresta Wiper	WEP	Sim
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Raio do canto	RE	0.4 mm
Sensor embutido	SEP	Não
Tipo de operação	CTPT	Avanço médio

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
