880-01 02 03H-C-LM N134

Pastilhas · Insert - for drill with asymmetrical point

880-01 02 03H-C-LM N134

Pastilhas CoroDrill® 880 para furação

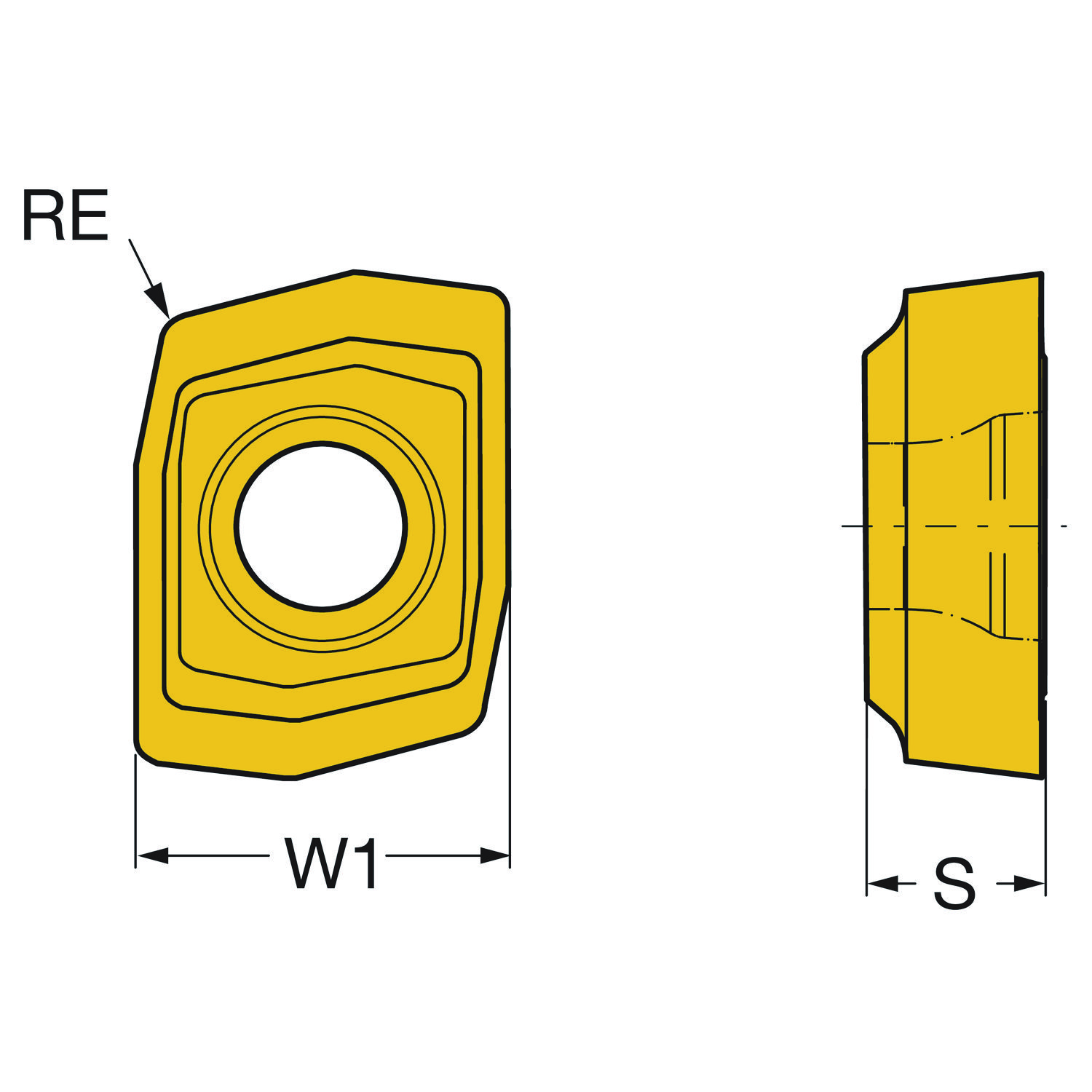

Pastilha para furação · classe N134 com cobertura CVD · raio de ponta 0,3 mm, espessura 2,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe N134

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO
880-01 02 03H-C-LM N134
Código compactado
880-010203H-C-LMN134
Material ID
7362161
Família
Pastilhas
Tipo
Insert - for drill with asymmetrical point
Classe
N134
Cobertura
SP3
Processo de cobertura
CVD
Substrato
WC
Quantidade por embalagem
5
Quantidade mínima
5
Peso unitário (kg)
4.0 Gram
EAN
7323222182006
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182090
Origem
DE,SE
Lançamento
01/09/2017
CoroPak de lançamento
17.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de saída da pastilha GAN 15
Classe GRADE N134
Código da pastilha INSUC C
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do tamanho do assento da pastilha SSC_M 01C
Código do tamanho do assento da pastilha SSC_N 01C
Designação da aplicação do quebra-cavacos por fabricante CBMD LM
Diâmetro do furo de fixação D1 2.2 mm
Espessura da pastilha S 2.2 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroDrill 880 -0102-C
Insert included angle EPSR 97
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Todos TMC1 N
Largura da pastilha W1 4.8 mm
Número de arestas de corte CEDC 2
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio do canto RE 0.3 mm
Sensor embedded property SEP Não
Tipo de operação CTPT medium feed

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
