Ferramentas · Broca inteiriça
863.1-0955-058B1-OS H10F
Broca CoroDrill® 863 inteiriça de metal duro

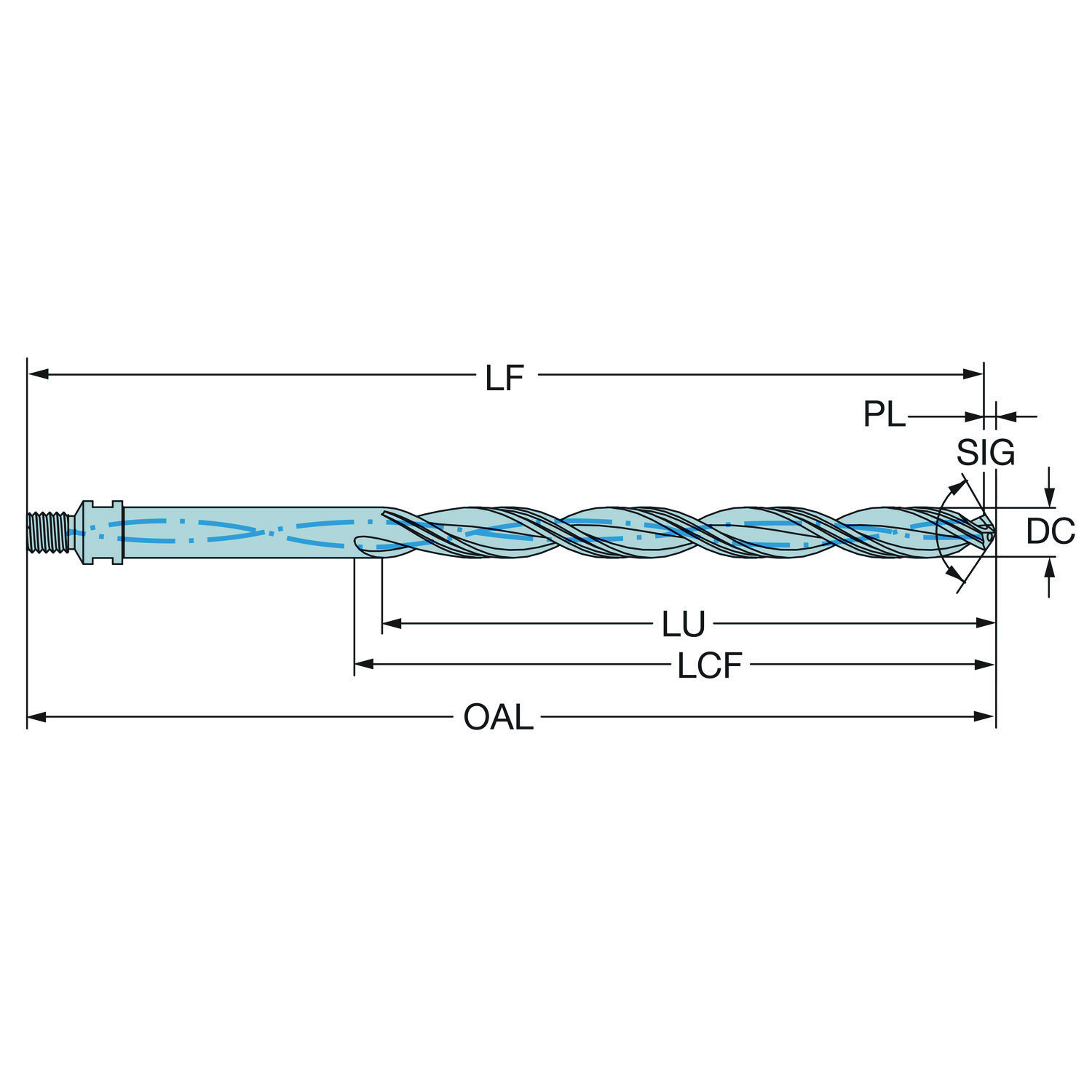

Broca · classe H10F com cobertura Uncoated Grade · diâmetro de corte 9,55 mm, comprimento funcional 140,86 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe H10F
Indicada em 1º lugar para: S (superligas e titânio), O (outros)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Serviço de recondicionamento da Sandvik Coromant: REC840.110.
Solicitar recondicionamentoDados principais
- Código ISO
- 863.1-0955-058B1-OS H10F
- Código compactado
- 863.1-0955-058B1-OSH10F
- Material ID
- 6882106
- Família
- Ferramentas
- Tipo
- Broca inteiriça
- Classe
- H10F
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 0,109 kg
- EAN
- 7323220338863
- NCM
- 820750
- UNSPSC
- 23291500
- eCl@ss 13
- 21180101
- Origem
- US
- Lançamento
- 23/09/2015
- CoroPak de lançamento
- 15.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ponta | SIG | 135 |
| Ângulo de saída ortogonal | GAMO | 16.22 |
| Classe | GRADE | H10F |
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica em círculo |
| Comprimento da ponta | PL | 2.68 mm |
| Comprimento do canal de cavacos | LCF | 101.6 mm |
| Comprimento funcional | LF | 140.86 mm |
| Comprimento total | OAL | 152.4 mm |
| Comprimento util | LU | 58 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | OS |
| Diâmetro de corte | DC | 9.55 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Roscado acoplamento (Microstop) — polegada: 5/16-24 |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) sem cobertura, grão < 1 |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Pressão de refrigeração | CP | 9 mm |
| Reafiações máximas | NORGMX | 6 |
| Relação comprimento/diâmetro utilizável | ULDR | 6.07457059 |
| Rotação máxima | RPMX | 1200 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 8.86 mm |
| Tolerância alcançável do furo | TCHA | H8 |
