862.2-1500-030A0-GP X2BL
Microbroca de carboneto sólido para furos escalonados e chanfros CoroDrill® 862-GM

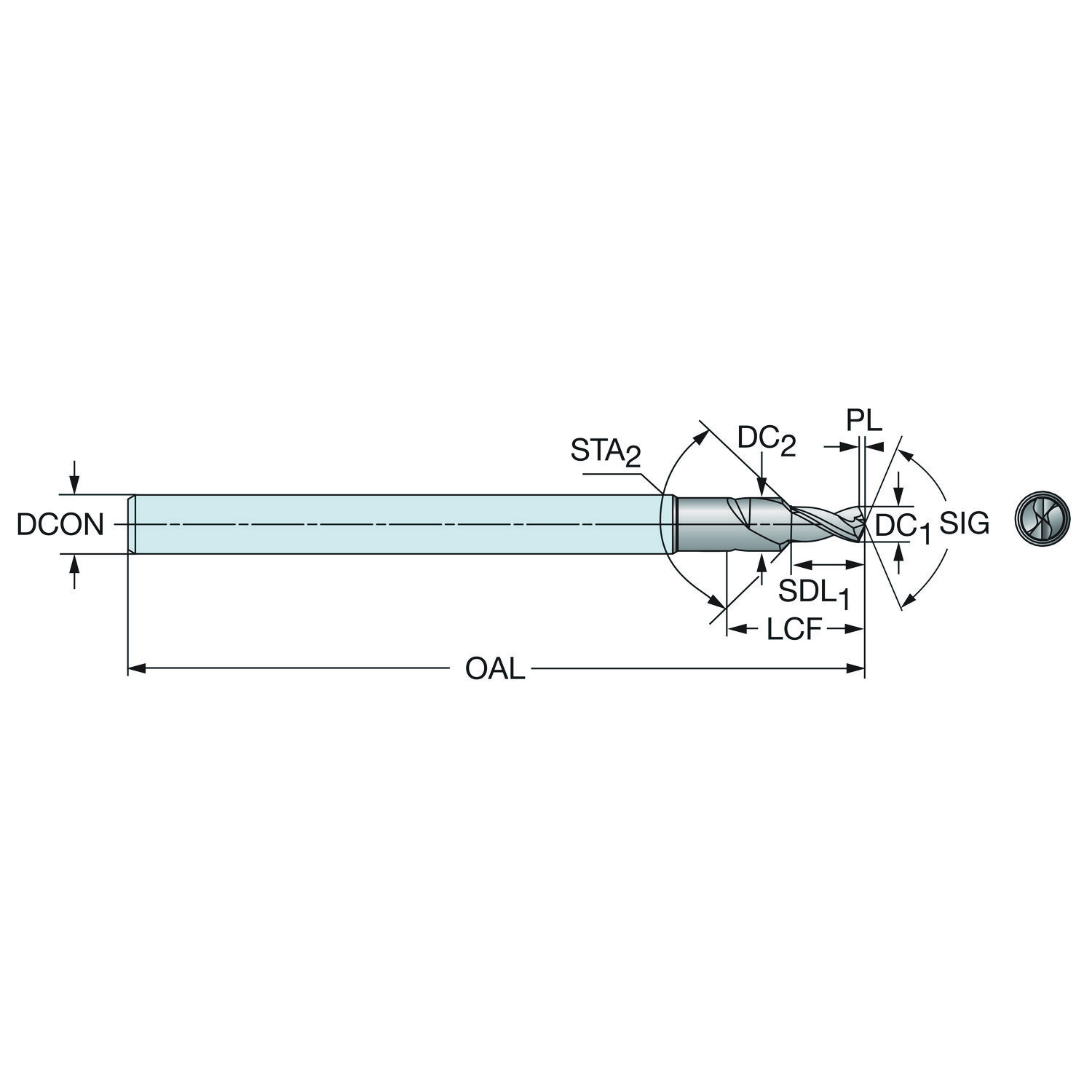

Broca · classe X2BL com cobertura PVD · comprimento funcional 49,57 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Classe X2BL Preço na loja
Entrega imediata
R$603,28 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- 862.2-1500-030A0-GP X2BL
- Código compactado
- 862.2-1500-030A0-GPX2BL
- Material ID
- 8173420
- Família
- Ferramentas
- Tipo
- Solid step and chamfer drill
- Classe
- X2BL
- Cobertura
- ALCRN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 11.48 Gram
- EAN
- 7323226459302
- NCM
- 820750
- UNSPSC
- 23291500
- eCl@ss 13
- 21180102
- Origem
- CH
- Lançamento
- 22/09/2021
- CoroPak de lançamento
- 21.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de ponta | SIG | 140 |
| ângulo de saída ortogonal | GAMO | 20.45 |
| Classe | GRADE | X2BL |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento da ponta | PL | 0.27 mm |
| Comprimento do canal de cavacos | LCF | 9 mm |
| Comprimento funcional | LF | 49.57 mm |
| Comprimento total | OAL | 50 mm |
| Comprimento util | LU | 3 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | GP |
| Diâmetro da conexão | DCONMS | 4 mm |
| Diâmetro de corte | DC_1 | 1.5 mm |
| Diâmetro de corte | DC_2 | 2.7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cylindrical shank (DIN6535-HA) -metric: 4 |
| Distância entre os diâmetros do escalonamentos | SDL_1 | 2.75 mm |
| Flute design code | FDC | spiral (helical) chip flute |
| Flute helix hand | FHH | right hand flute |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Reafiações máximas | NORGMX | 0 |
| Rotação máxima | RPMX | 31831 |
| Sensor embedded property | SEP | Não |
| Shank length (metric) | LS | 28 mm |
| Tolerância alcançável do furo | TCHA | H8 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 5 no catálogo
393.CF-12 04 40 Luva cilindrica
393.CG-20 04 52 Luva cilindrica
393.CGS-12 04 40 Luva cilindrica 393.CGS-20 04 52 Luva cilindrica 393.CGS-25 04 56 Luva cilindrica Nada com esse termo. Tente só o início do código.
