Ferramentas · Broca inteiriça
861.1-0770-092A1-GM GC34
Broca CoroDrill® 861 inteiriça de metal duro

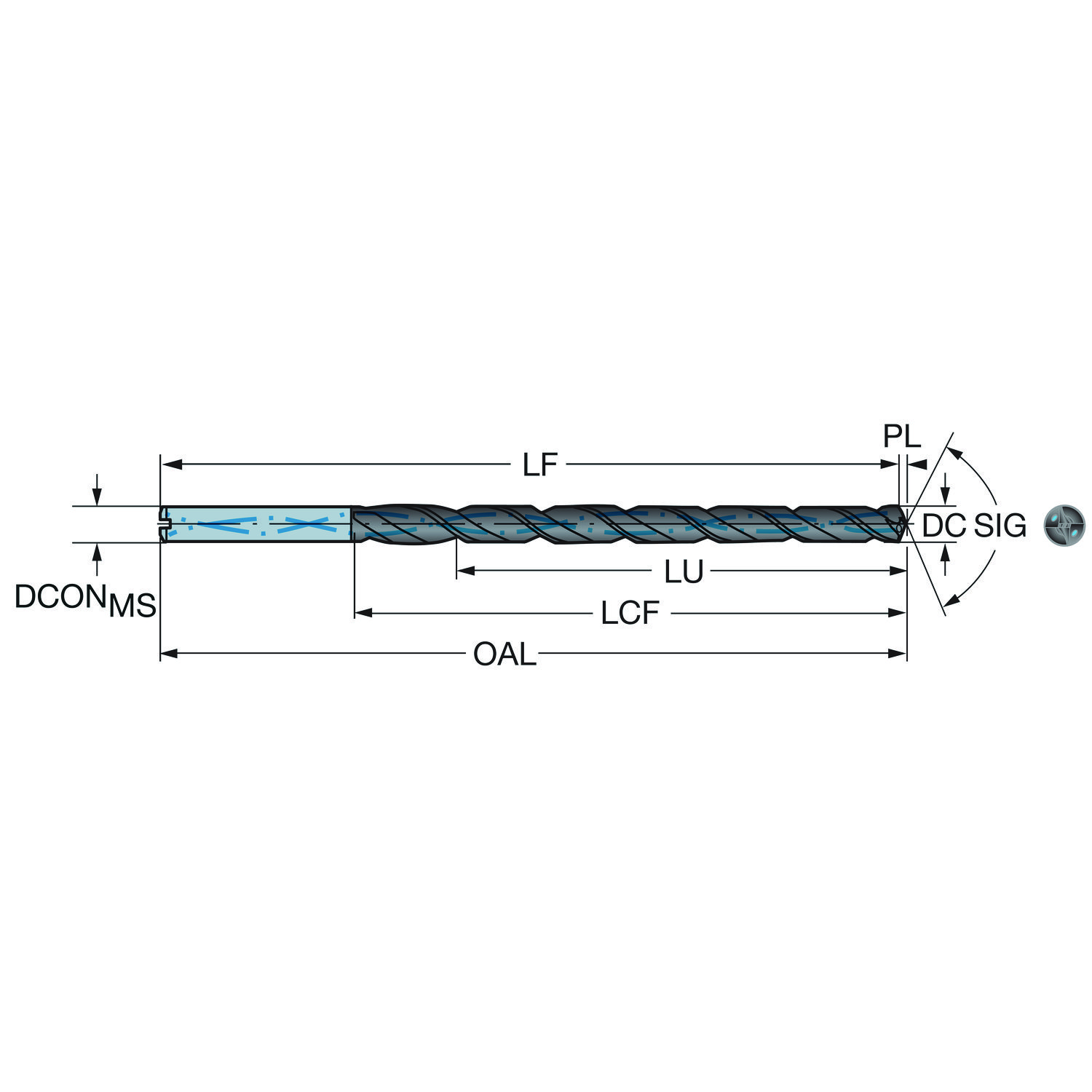

Broca · classe GC34 com cobertura PVD · diâmetro de corte 7,7 mm, comprimento funcional 156,7 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe GC34 Em descontinuação Sob encomenda na Sandvik Coromant
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
A Sandvik Coromant indica no lugar:
462.1-0770-093A1-XM X2BM — CoroDrill® Dura 462, broca inteiriça de metal duro para furos profundos para vários materiaisGeometria e classe diferentes x as originais – Verifique o avanço.
Serviço de recondicionamento da Sandvik Coromant: REC861.10770092A1GM GC34.
Solicitar recondicionamentoDados principais
- Código ISO
- 861.1-0770-092A1-GM GC34
- Código compactado
- 861.1-0770-092A1-GMGC34
- Material ID
- 6151070
- Família
- Ferramentas
- Tipo
- Broca inteiriça
- Classe
- GC34
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 70 g
- EAN
- 26151070
- NCM
- 820750
- UNSPSC
- 23291500
- eCl@ss 13
- 21180101
- Origem
- CN
- Lançamento
- 29/02/2012
- CoroPak de lançamento
- 12.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ponta | SIG | 140 |
| Ângulo de saída ortogonal | GAMO | 23.81 |
| Classe | GRADE | GC34 |
| Código do material do corpo | BMC | Metal duro |
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica em círculo |
| Comprimento da ponta | PL | 1.3 mm |
| Comprimento de fixação | LSCMS | 36 mm |
| Comprimento do canal de cavacos | LCF | 116 mm |
| Comprimento funcional | LF | 156.7 mm |
| Comprimento total | OAL | 158 mm |
| Comprimento util | LU | 93.7 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | GM |
| Diâmetro da conexão | DCONMS | 8 mm |
| Diâmetro de corte | DC | 7.7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 8 |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Pressão de refrigeração | CP | 20 mm |
| Reafiações máximas | NORGMX | 3 |
| Relação comprimento/diâmetro utilizável | ULDR | 12.16883117 |
| Rotação máxima | RPMX | 13394 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 36 mm |
| Tolerância alcançável do furo | TCHA | H9 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
