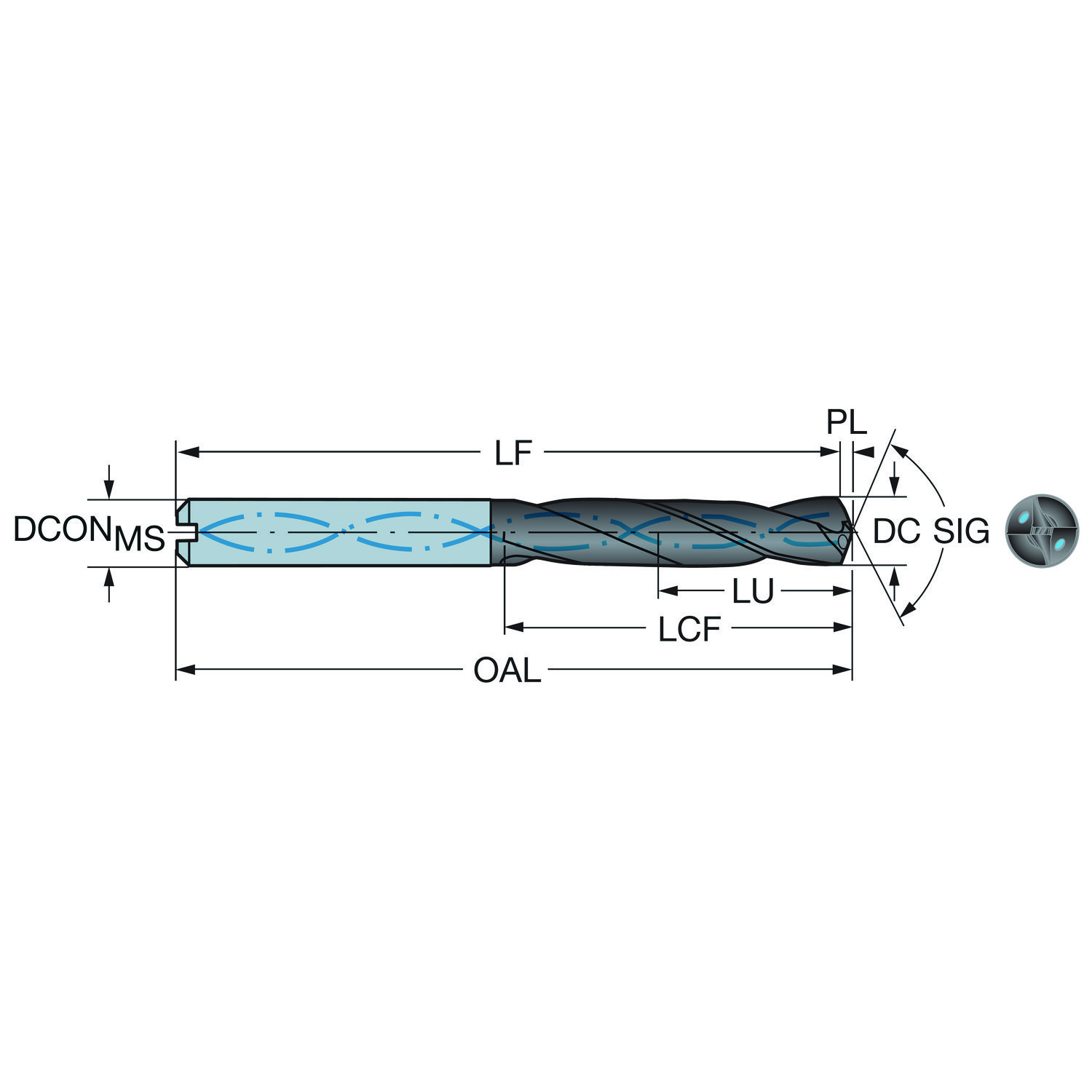

861.1-0714-021A1-GP GC34 — Foto do produto

Foto do produto

Ferramentas · Broca inteiriça

861.1-0714-021A1-GP GC34

Broca CoroDrill® 861 inteiriça de metal duro

Broca · classe GC34 com cobertura PVD · diâmetro de corte 7,14 mm, comprimento funcional 78,1 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe GC34 Em descontinuação Sob encomenda na Sandvik Coromant

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

462.1-0714-021A1-XM X2BM — Broca CoroDrill® 462 inteiriça de metal duro

Geometria e classe diferentes x as originais – Verifique o avanço.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC861.10714021A1GP GC34.

Solicitar recondicionamento

Dados principais

Código ISO
861.1-0714-021A1-GP GC34
Código compactado
861.1-0714-021A1-GPGC34
Material ID
6151057
Família
Ferramentas
Tipo
Broca inteiriça
Classe
GC34
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
44 g
EAN
26151057
NCM
820750
UNSPSC
23291500
eCl@ss 13
21180101
Origem
IN
Lançamento
29/02/2012
CoroPak de lançamento
12.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de ponta SIG 150
Ângulo de saída ortogonal GAMO 18.52
Classe GRADE GC34
Código do material do corpo BMC Metal duro
Código do projeto do canal FDC Canal de cavaco helicoidal
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica em círculo
Comprimento da ponta PL 0.9 mm
Comprimento de fixação LSCMS 36 mm
Comprimento do canal de cavacos LCF 41 mm
Comprimento do corpo LB 43 mm
Comprimento funcional LF 78.1 mm
Comprimento total OAL 79 mm
Comprimento util LU 22.3 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD GP
Diâmetro da conexão DCONMS 8 mm
Diâmetro de corte DC 7.14 mm
Diâmetro do corpo BD 7.14 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 8
Grupo básico standard BSG DIN 6537 K
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte frontal ZEFF 2
Pressão de refrigeração CP 20 mm
Reafiações máximas NORGMX 3
Relação comprimento/diâmetro utilizável ULDR 3.1232493
Rotação máxima RPMX 13367
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 36 mm
Tolerância alcançável do furo TCHA H9
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
