Ferramentas · Broca inteiriça escalonada e de chanfrar

860.2-0740-024A1-GM X1BM

Broca CoroDrill® 860-GM inteiriça de metal duro para furos escalonados e chanfros

Broca · classe X1BM com cobertura PVD · comprimento funcional 87,7 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Classe X1BM

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC860.20740024A1GM X1BM.

Solicitar recondicionamento

Dados principais

Código ISO
860.2-0740-024A1-GM X1BM
Código compactado
860.2-0740-024A1-GMX1BM
Material ID
7783271
Família
Ferramentas
Tipo
Broca inteiriça escalonada e de chanfrar
Classe
X1BM
Cobertura
TIALSIN+TISIN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
79 g
EAN
7323224685444
NCM
820750
UNSPSC
23291500
eCl@ss 13
21180102
Origem
CN
Lançamento
21/02/2020
CoroPak de lançamento
20.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

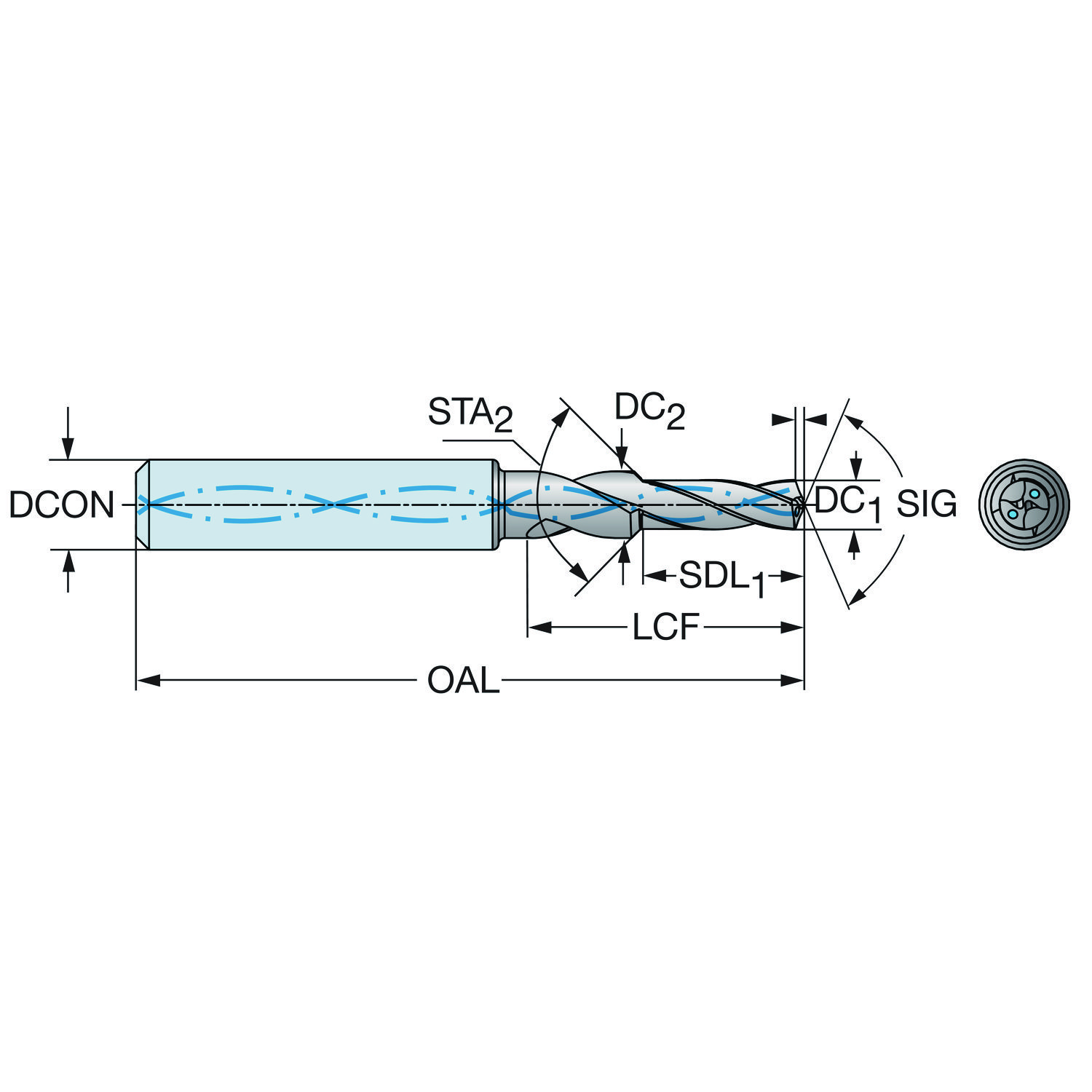

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de ponta SIG 140
Ângulo de saída ortogonal GAMO 20.45
Classe GRADE X1BM
Código do projeto do canal FDC Canal de cavaco helicoidal
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica em círculo
Comprimento da ponta PL 1.3 mm
Comprimento do canal de cavacos LCF 37 mm
Comprimento funcional LF 87.7 mm
Comprimento total OAL 89 mm
Comprimento util LU 24.7 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD GM
Diâmetro da conexão DCONMS 10 mm
Diâmetro de corte DC_1 7.4 mm
Diâmetro de corte DC_2 9.8 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 10
Distância entre os diâmetros do escalonamentos SDL_1 22.2 mm
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte frontal ZEFF 2
Pressão de refrigeração CP 20 mm
Reafiações máximas NORGMX 3
Rotação máxima RPMX 7471
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 40 mm
Tolerância alcançável do furo TCHA H9
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
