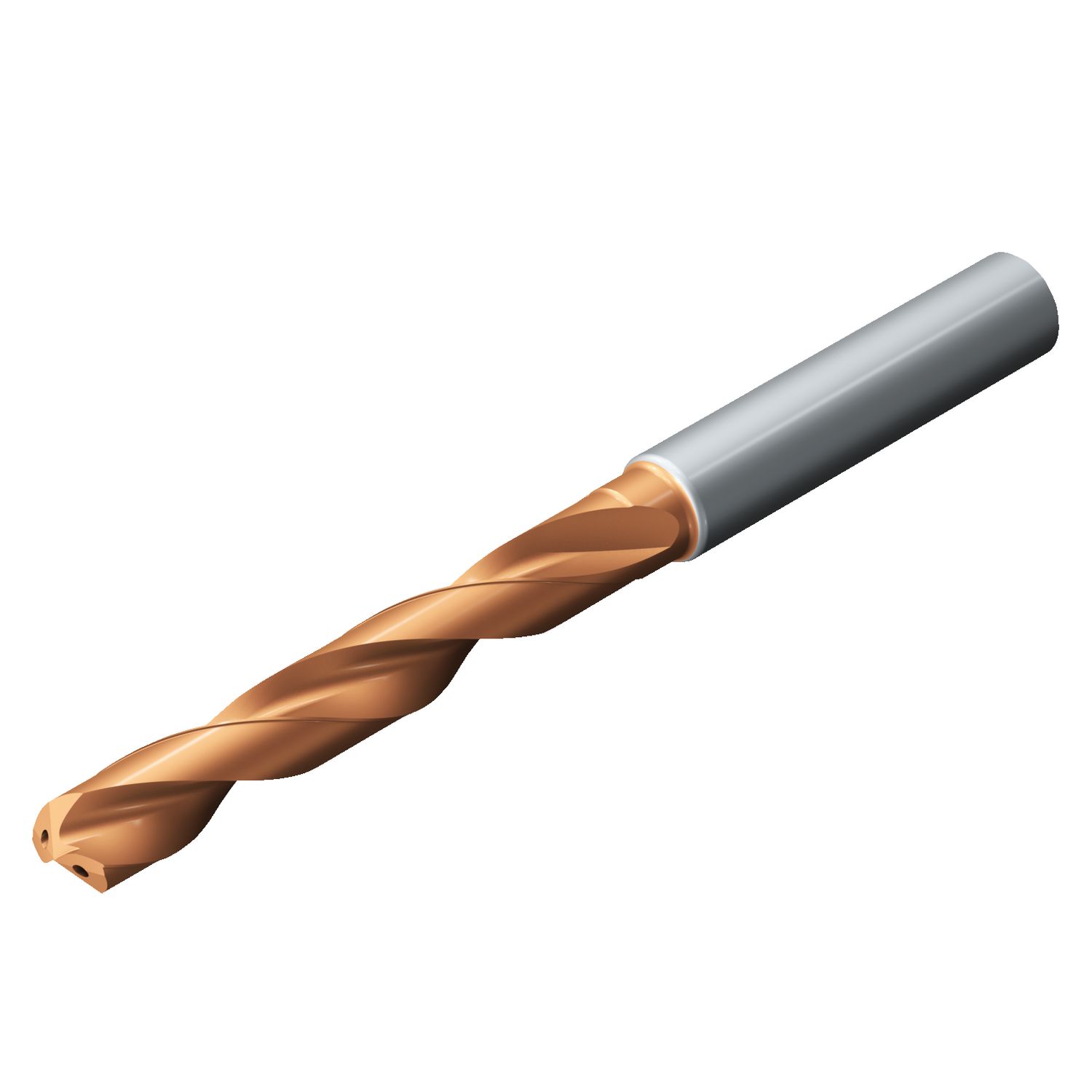

Foto do produto
Ferramentas · Broca inteiriça
860.1-1425-071A1-MM 2214
CoroDrill® 860-MM, broca inteiriça de metal duro para ISO-M
Broca · classe 2214 com cobertura PVD · diâmetro de corte 14,25 mm, comprimento funcional 130,7 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 2214 Sem reposição — só estoque
Indicada em 1º lugar para: M (aço inoxidável)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Serviço de recondicionamento da Sandvik Coromant: REC860.11425071A1MM 2214.
Solicitar recondicionamentoDados principais
- Código ISO
- 860.1-1425-071A1-MM 2214
- Código compactado
- 860.1-1425-071A1-MM2214
- Material ID
- 6422933
- Família
- Ferramentas
- Tipo
- Broca inteiriça
- Classe
- 2214
- Cobertura
- TiAlN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário
- 239,5 g
- EAN
- 26422933
- UNSPSC
- 23291500
- eCl@ss 13
- 21180101
- Lançamento
- 25/02/2014
- CoroPak de lançamento
- 14.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

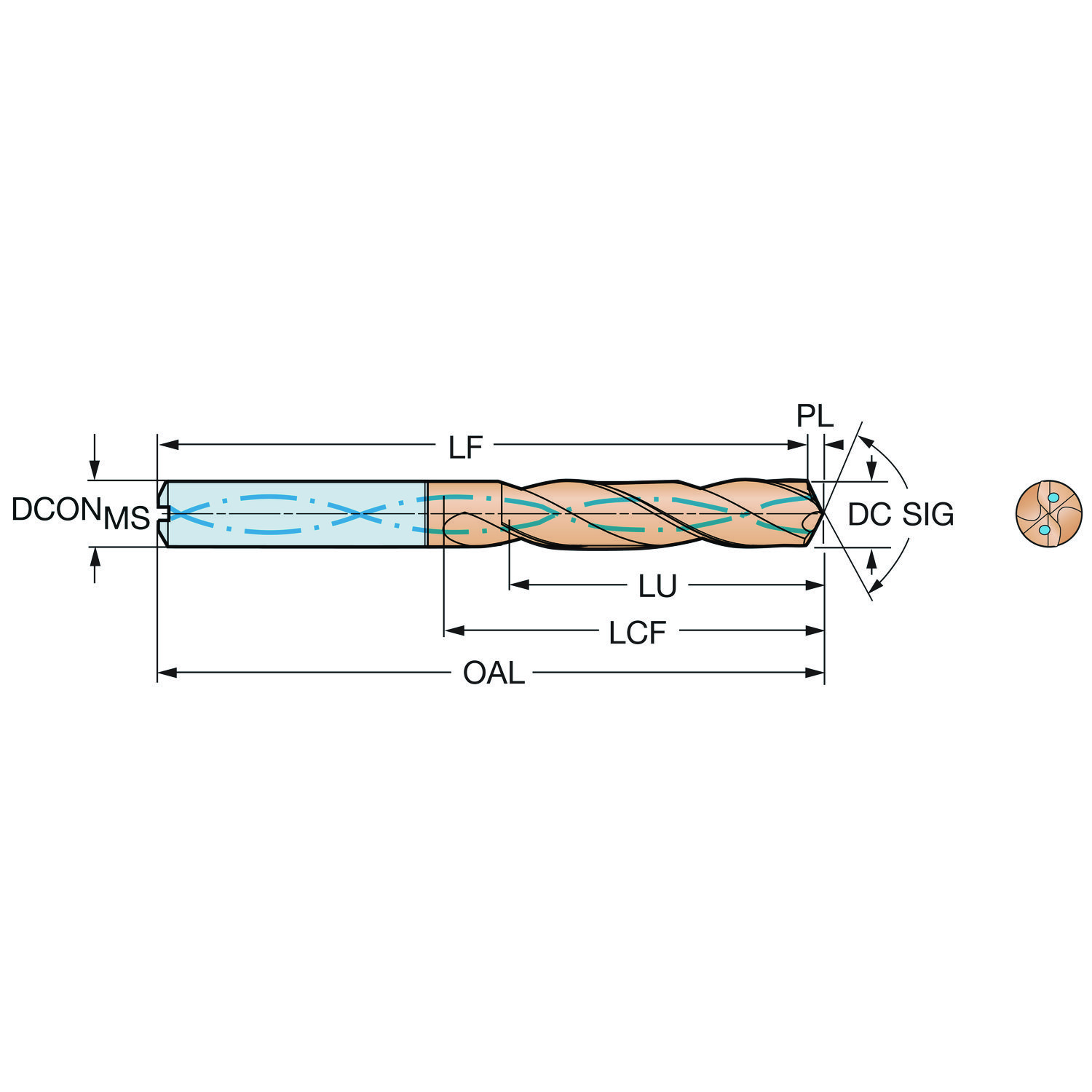

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ponta | SIG | 140 |
| Ângulo de saída ortogonal | GAMO | 18.46 |
| Classe | GRADE | 2214 |
| Cobertura | COATING | PVD TiAlN |
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica em círculo |
| Comprimento da ponta | PL | 2.3 mm |
| Comprimento do canal de cavacos | LCF | 83 mm |
| Comprimento funcional | LF | 130.7 mm |
| Comprimento total | OAL | 133 mm |
| Comprimento util | LU | 68.8 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | MM |
| Diâmetro da conexão | DCONMS | 16 mm |
| Diâmetro de corte | DC | 14.25 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 16 |
| Grupo básico standard | BSG | DIN 6537 L |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Peso do item | WT | 0.2395 kg |
| Pressão de refrigeração | CP | 20 bar |
| Reafiações máximas | NORGMX | 3 |
| Relação comprimento/diâmetro utilizável | ULDR | 4.82807018 |
| Rotação máxima | RPMX | 2144 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 48 mm |
| Substrato | SUBSTRATE | HC |
| Tolerância alcançável do furo | TCHA | H8 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
