860.1-1120-034A1-NM H10F — Foto do produto

Foto do produto

Ferramentas · Broca inteiriça

860.1-1120-034A1-NM H10F

Broca CoroDrill® 860-NM inteiriça de metal duro

Broca · classe H10F com cobertura Uncoated Grade · diâmetro de corte 11,2 mm, comprimento funcional 100,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Classe H10F Preço na loja

Indicada em 1º lugar para: N (não ferrosos)

Entrega imediata

R$3.029,89a unidade

Prazo e condições da loja Hailtools. Como comprar

Testado em máquina pela engenharia da Hailtools: CoroDrill® 860

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC860.11120034A1NM H10F.

Solicitar recondicionamento

R$3.029,89 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 860.1-1120-034A1-NM H10F.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroDrill 860-NM · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
860.1-1120-034A1-NM H10F
Código compactado
860.1-1120-034A1-NMH10F
Material ID
6253808
Família
Ferramentas
Tipo
Broca inteiriça
Classe
H10F
Cobertura
Sem cobertura
Processo de cobertura
Classe sem cobertura
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
115,6 g
EAN
26253808
NCM
820750
UNSPSC
23291500
eCl@ss 13
21180101
Origem
IN
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 860.1-1120-034A1-NM H10F em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 3.413 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

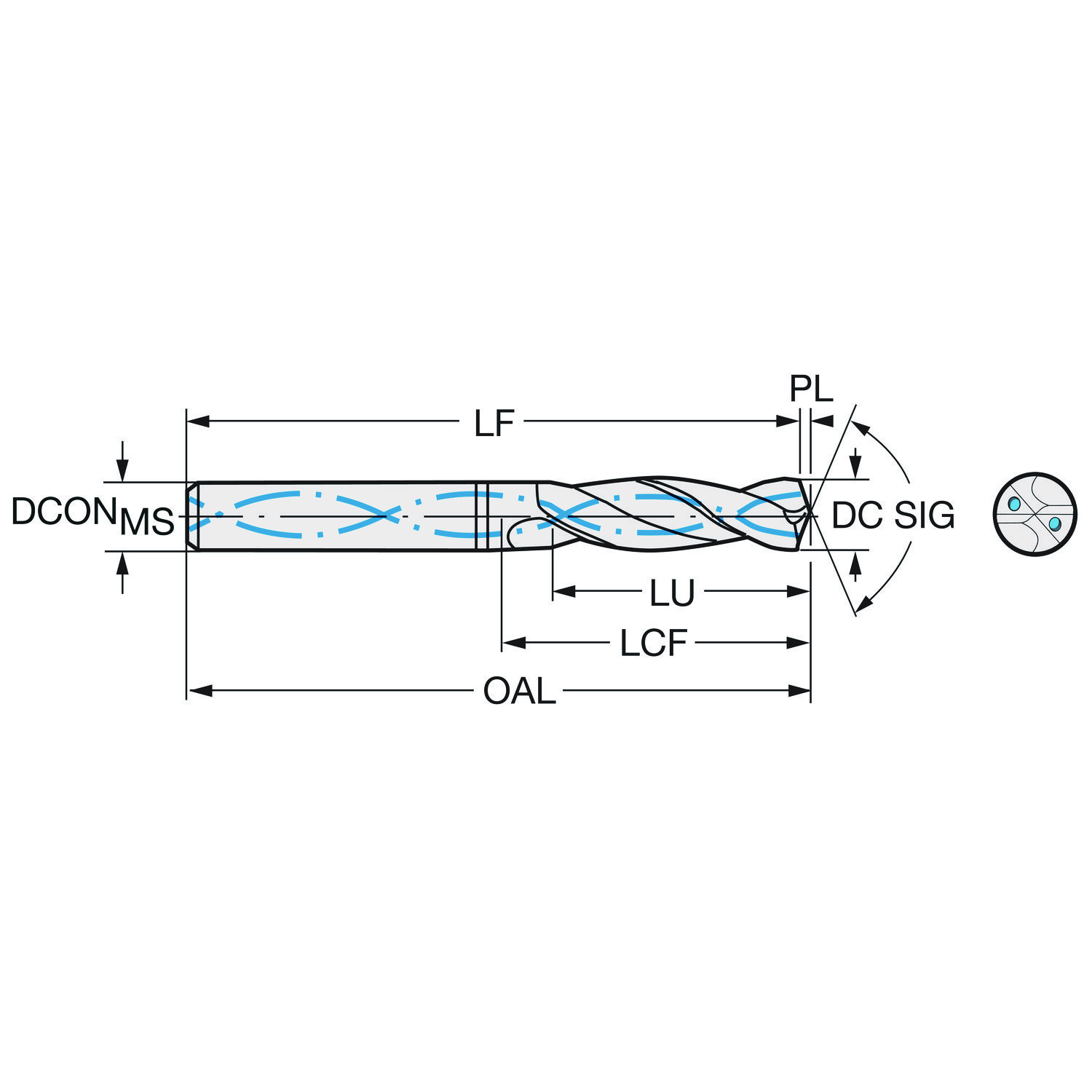

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de ponta SIG 130
Ângulo de saída ortogonal GAMO 9.4
Classe GRADE H10F
Código do projeto do canal FDC Canal de cavaco helicoidal
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica em círculo
Comprimento da ponta PL 1.5 mm
Comprimento de fixação LSCMS 45 mm
Comprimento do canal de cavacos LCF 55 mm
Comprimento funcional LF 100.5 mm
Comprimento total OAL 102 mm
Comprimento util LU 35.1 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD NM
Diâmetro da conexão DCONMS 12 mm
Diâmetro de corte DC 11.2 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 12
Grupo básico standard BSG DIN 6537 K
ISO Cutting Tool Material ISOMAT Metal duro (WC) sem cobertura, grão < 1
Número efetivo de arestas de corte na parte frontal ZEFF 2
Pressão de refrigeração CP 20 mm
Reafiações máximas NORGMX 3
Relação comprimento/diâmetro utilizável ULDR 3.13392857
Rotação máxima RPMX 13642
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 45 mm
Tolerância alcançável do furo TCHA H9
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
