Ferramentas · Broca inteiriça
860.1-0650-020A1-SD S2BM
Broca CoroDrill® 860-SD de metal duro

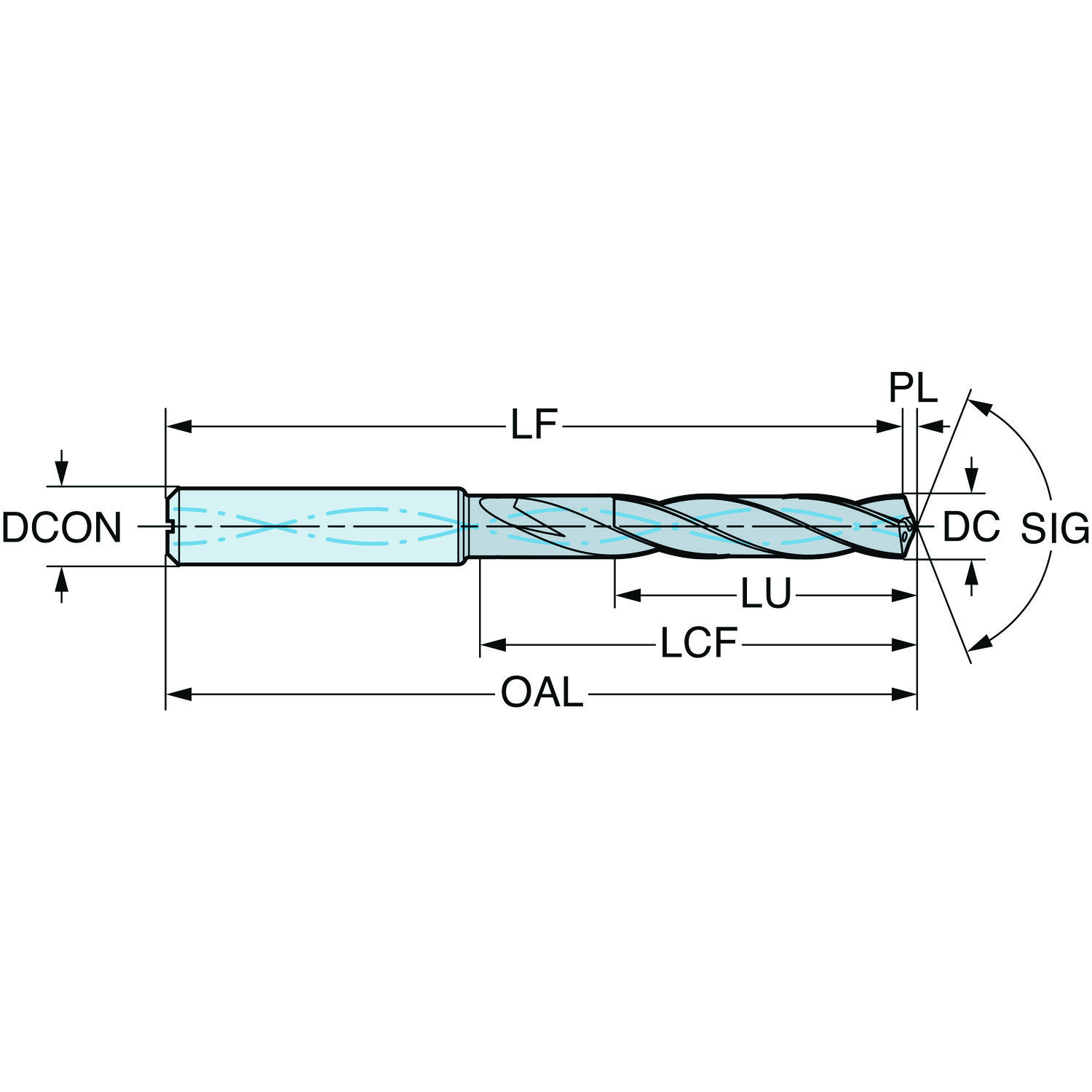

Broca · classe S2BM com cobertura PVD · diâmetro de corte 6,5 mm, comprimento funcional 77,82 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Recomendado Classe S2BM
Indicada em 1º lugar para: S (superligas e titânio)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Serviço de recondicionamento da Sandvik Coromant: REC860.10650020A1SD S2BM.
Solicitar recondicionamentoDados principais
- Código ISO
- 860.1-0650-020A1-SD S2BM
- Código compactado
- 860.1-0650-020A1-SDS2BM
- Material ID
- 8420869
- Família
- Ferramentas
- Tipo
- Broca inteiriça
- Classe
- S2BM
- Cobertura
- TIALSIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 0,044 kg
- EAN
- 7323227462479
- NCM
- 820750
- UNSPSC
- 23291500
- eCl@ss 13
- 21180101
- Origem
- CN
- Lançamento
- 01/09/2023
- CoroPak de lançamento
- 23.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ponta | SIG | 140 |
| Ângulo de saída ortogonal | GAMO | 20.45 |
| Classe | GRADE | S2BM |
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica em círculo |
| Comprimento da ponta | PL | 1.18 mm |
| Comprimento do canal de cavacos | LCF | 34 mm |
| Comprimento funcional | LF | 77.82 mm |
| Comprimento total | OAL | 79 mm |
| Comprimento util | LU | 20.68 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | SD |
| Diâmetro da conexão | DCONMS | 8 mm |
| Diâmetro de corte | DC | 6.5 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 8 |
| Grupo básico standard | BSG | DIN 6537 K |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Reafiações máximas | NORGMX | 3 |
| Relação comprimento/diâmetro utilizável | ULDR | 3.18153846 |
| Rotação máxima | RPMX | 1666 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 36 mm |
| Tolerância alcançável do furo | TCHA | H9 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
