600R-1252M-MM M30B

Pastilhas · Milling insert - general

600R-1252M-MM M30B

Pastilha CoroMill® 600 para fresamento

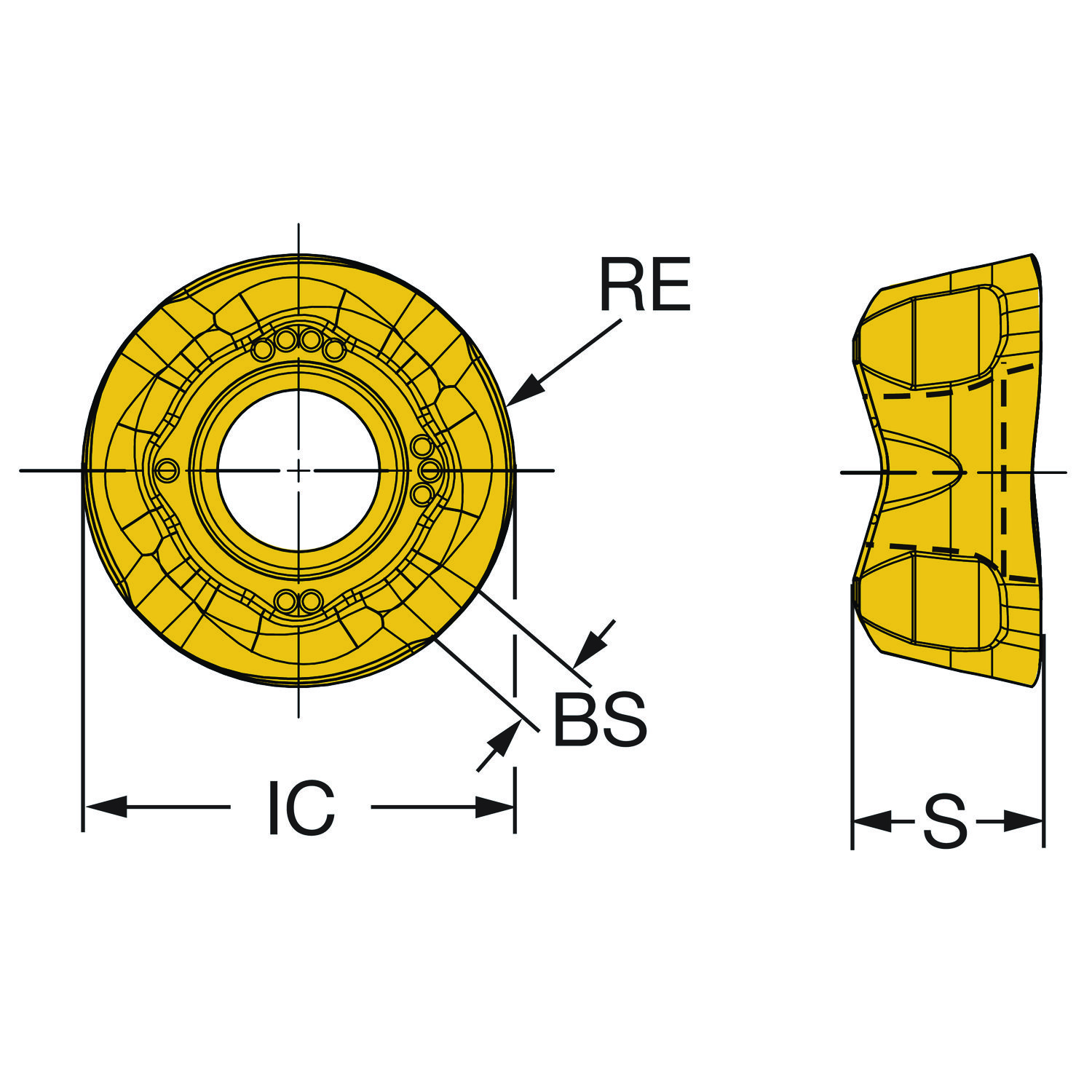

Pastilha para fresamento · classe M30B com cobertura CVD · círculo inscrito 12 mm, raio de ponta 6 mm, espessura 5,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.

Classe M30B Preço na loja Em descontinuação

Entrega imediata

R$116,35 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
600R-1252M-MM M30B
Código compactado
600R-1252M-MMM30B
Material ID
6252753
Família
Pastilhas
Tipo
Milling insert - general
Classe
M30B
Cobertura
TICN+AL2O3+TIN
Processo de cobertura
CVD
Substrato
WC
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
4.12 Gram
EAN
26252753
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182010
Origem
SE,US
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Classe GRADE M30B
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha SC Round
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 12
Comprimento da aresta alisadora BS 1 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD MM
Diâmetro do círculo inscrito IC 12 mm
Diâmetro do furo de fixação D1 4.5 mm
Espessura da pastilha S 5.2 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 600 -size 1252
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Todos TMC1 PM
Número de arestas de corte CEDC 4
Profundidade de corte máxima APMX 4.6 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio do canto RE 6 mm
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo de operação CTPT pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
