Ferramentas · Corte e canal axial — intercambiável

570-32L151.3-024B25

Cabeça T-Max® Q-Cut para usinagem de canais frontais

Ferramenta para torneamento · comprimento funcional 14 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: SL-QI-LG08C32-024B

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

SL-QI-LG08C32-024B — Cabeça CoroCut® QI para usinagem de canais frontais

Não é compatível com pastilhas relacionadas ao produto original.

Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 570-32L151.3-024B25.

Catálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDF

Vídeos

CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação

CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação

Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operação

Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO: 570-32L151.3-024B25
Código compactado: 570-32L151.3-024B25
Material ID: 5764569
Família: Ferramentas
Tipo: Corte e canal axial — intercambiável
Peso unitário: 122,5 g
EAN: 12005092
UNSPSC: 27112809
eCl@ss 13: 21181090
Lançamento: 31/01/2005
CoroPak de lançamento: 05.1

Arquivos CAD

Itens inclusos

1 × 3212 012-260 Parafuso
1 × 5691 041-01 Tubo de refrigeração
1 × 5680 084-22 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

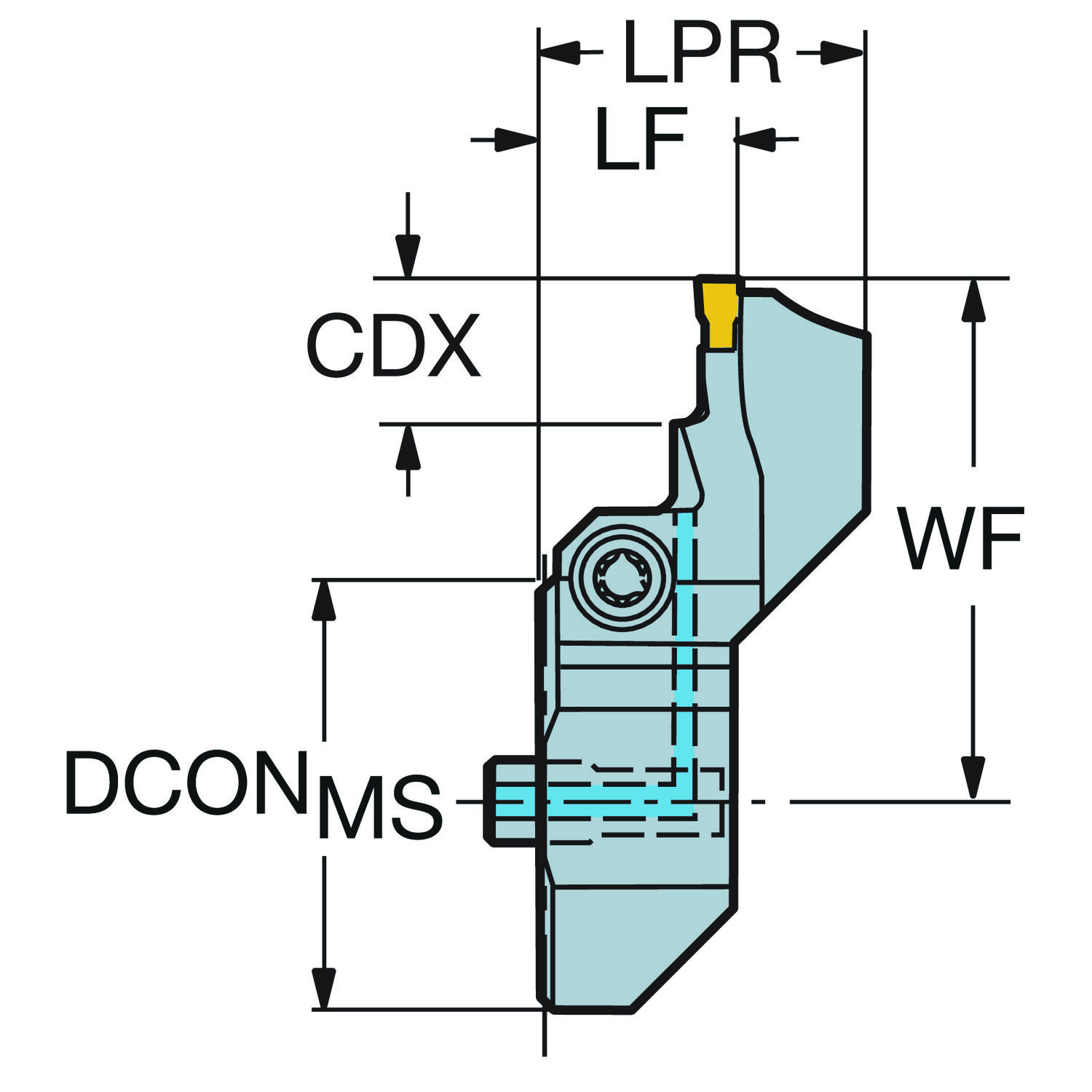

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF	0 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	90
Balanço máximo	OHX	14 mm
Código do tamanho do assento da pastilha	SSC_M	25
Código do tamanho do assento da pastilha	SSC_N	25
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento funcional	LF	14 mm
Comprimento total	OAL	26.9 mm
Diâmetro da conexão	DCONMS	32 mm
Diâmetro externo máximo do canal axial	DAXX	35 mm
Diâmetro interno mínimo do canal axial	DAXIN	24 mm
Direção da interface de adaptação da máquina	ADINTMS	SL cabeça (parafuso montado) — tamanho 32
Direção do suporte do canal axial	AXGSUP	2
Largura funcional	WF	37.4 mm
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	Q-Cut — tamanho 25 (N151.3-300-25-7G)
Peso do item	WT	0.1225 kg
Pressão de refrigeração	CP	10 bar
Profundidade máxima de corte	CDX	8.686 mm
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda
Tipo código de saída de refrigeração	CXSC	Saída radial
Torque	TQ	2 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
