Adaptação · Adaptador rotativo
5549 201-021
Disco de pressão para árvore com parafusos de acionamento
Adaptador simétrico rotativo · comprimento funcional 15 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 5549 201-021.
Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 5549 201-021
- Código compactado
- 5549201-021
- Material ID
- 6899164
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 987 g
- EAN
- 7323220424368
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Origem
- DE
- Lançamento
- 23/09/2015
- CoroPak de lançamento
- 15.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

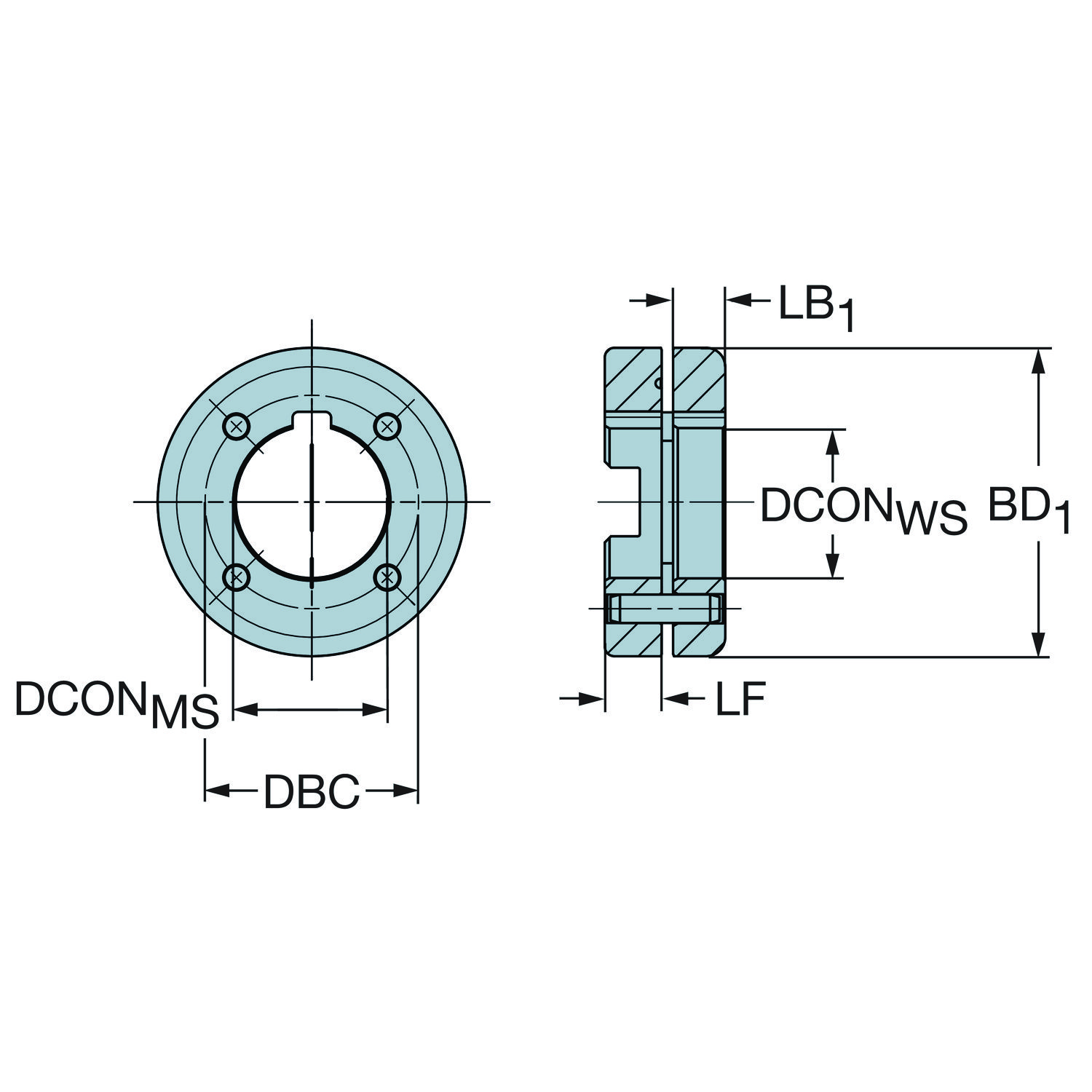

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica em círculo |
| Comprimento de fixação | LSCWS | 2.4 mm |
| Comprimento do corpo | LB_1 | 11.6 mm |
| Comprimento funcional | LF | 15 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Diâmetro do corpo | BD_1 | 87 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Eixo porta-fresa -ISO 6462 -B (fresa retenção parafuso) — métrica: 40 |
| Direção de interface de adaptação da peça | ADINTWS | Eixo porta-fresa -Coromant disco fresa (4 parafusos) — métrica: X40 |
| Keyway width (metric) | KWW | 16.4 mm |
| Letra standard | STDLET | B |
| Numero standard | STDNO | ISO6462 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Axial concêntrica em círculo |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 27 no catálogo
QD-E-160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-E-200X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-EC160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
QD-F-160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-F-200X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-F-250X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-FC160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-G-160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-G-200X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-G-250X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-G-315X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-GC160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
QD-H-160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-H-200X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-H-250X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-H-315X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-HC160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
QD-J-160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-J-200X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-J-250X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-J-315X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-JC160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
QD-K-160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-K-200X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-K-250X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-K-315X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-KC160X40-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 6 no catálogo
A1B08-40 40 060 Adaptador ISO 7388-1 para fixação tipo árvore para fresa de de disco e de facear
A2B08-40 40 070 MAS-BT 403 para adaptador tipo árvore para fresa de disco e de facear
C10-391.10-40 070 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C10-Q40D-100-400 Adaptador antivibratório tipo árvore Coromant Capto®
C6-391.10-40 025 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C8-391.10-40 030 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco Nada com esse termo. Tente só o início do código.
