Ferramentas · Broca inteiriça escalonada e de chanfrar
462.2-0675-022A1-XM X2BM
Broca CoroDrill® 462 inteiriça de metal duro para furos escalonados e chanfros
Broca · classe X2BM com cobertura PVD · comprimento funcional 88 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Recomendado Classe X2BM
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Serviço de recondicionamento da Sandvik Coromant: REC462.20675022A1XM X2BM.
Solicitar recondicionamentoDados principais
- Código ISO
- 462.2-0675-022A1-XM X2BM
- Código compactado
- 462.2-0675-022A1-XMX2BM
- Material ID
- 8654437
- Família
- Ferramentas
- Tipo
- Broca inteiriça escalonada e de chanfrar
- Classe
- X2BM
- Cobertura
- TIALCRSIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 0,074 kg
- EAN
- 7323228365977
- NCM
- 820750
- UNSPSC
- 23291500
- eCl@ss 13
- 21180102
- Origem
- CN
- Lançamento
- 18/01/2025
- CoroPak de lançamento
- 25.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

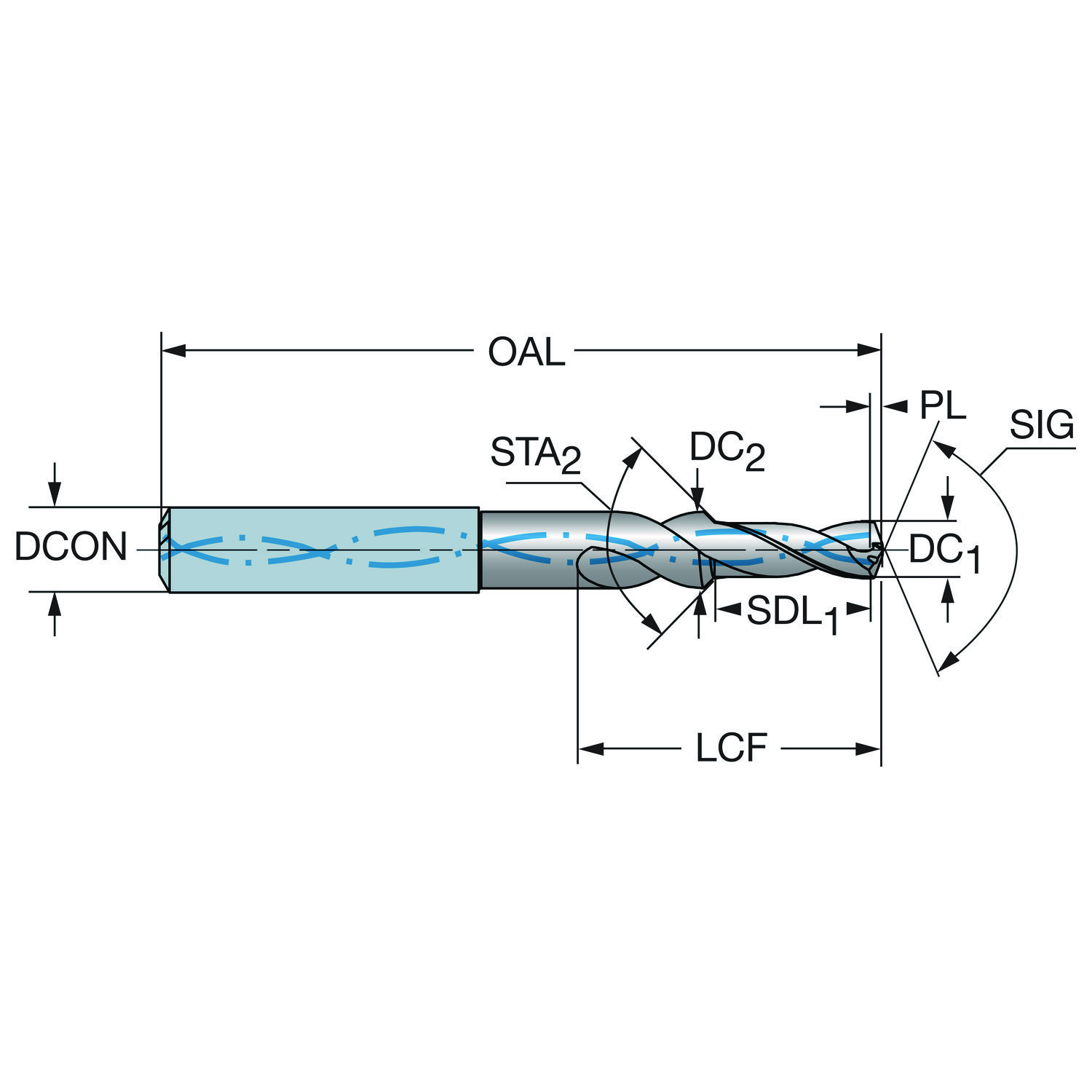

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ponta | SIG | 140 |
| Ângulo de saída ortogonal | GAMO | 16.74 |
| Classe | GRADE | X2BM |
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica em círculo |
| Comprimento da ponta | PL | 1.23 mm |
| Comprimento do canal de cavacos | LCF | 40 mm |
| Comprimento funcional | LF | 88 mm |
| Comprimento total | OAL | 89 mm |
| Comprimento util | LU | 22.18 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | XM |
| Diâmetro da conexão | DCONMS | 10 mm |
| Diâmetro de corte | DC_1 | 6.75 mm |
| Diâmetro de corte | DC_2 | 9.11 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 10 |
| Distância entre os diâmetros do escalonamentos | SDL_1 | 20.25 mm |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Reafiações máximas | NORGMX | 3 |
| Rotação máxima | RPMX | 8736 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 40 mm |
| Tolerância alcançável do furo | TCHA | H9 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
